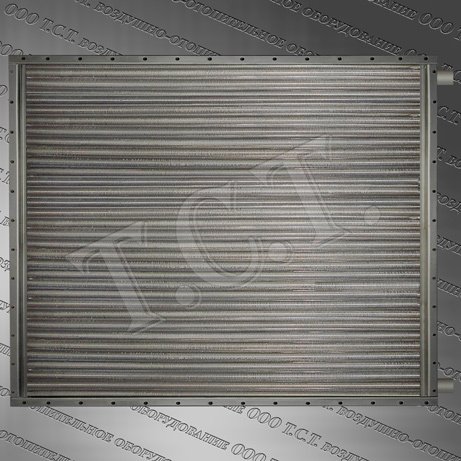

Калорифер ТВВ 412 (воздухонагреватель ВНВ-412 хл) производства ООО Т.С.Т. - наиболее мощный, с производительностью по воздуху 25000 м³/ч и теплу 725 кВт отопительный модуль
линейки воздушных нагревателей для холодного климата. Разработанные специально для эксплуатации в районах с тяжелыми климатическими условиями, водяные калориферы ТВВ-412
находят широкое применение на предприятиях горно-металлургических и горно-добычных компаний Сибири, Заполярья, Урала и Дальнего Востока. Производство калориферов осуществляется
согласно техническим требованиям по ТУ 4863-002-55613706-02 с проверкой каждой модели гидравлическим испытанием на прочность и герметичность. Воздухонагреватель ТВВ-412
предназначен для эксплуатации в районах с холодным климатом категории размещения 3 по ГОСТ 15150.
Конструкция и технические характеристики калорифера ТВВ 412
Теплообменник водовоздушный ТВВ 412 (воздухонагреватель ВНВ 113-412) состоит из жесткого металлического корпуса с теплоотдающими биметаллическими элементами и
гидравлическим трактом, включающим в себя трубные решетки с распределительными коллекторами и патрубками. Теплоотдающие элементы представляют собой металлические
электросварные (по ГОСТ 10704-91) или бесшовные цельнотянутые (по ГОСТ 8734-75) трубки диаметром 22 мм со спирально-накатным алюминиевым оребрением номинальным
диаметром 41 мм и межреберным шагом 3.35 мм. Применение трубок с увеличенным, в отличие от стандартных - 12 и 16 мм диаметром для прохода теплоносителя, позволяет
существенно продлить срок службы и увеличить теплоэффективность калорифера, снизить риски замораживания воздухонагревателя.
Основные технические характеристики водяного воздухонагревателя ТВВ 412-02-ХЛ3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
25000
725
127.2
360
Объем (емкость) воздухонагревателя ВНВ 412 - 77.2 литра. Габариты по внешнему контуру - 1727 х 1575 х 220 мм. Количество теплонесущих трубок – 130 шт.

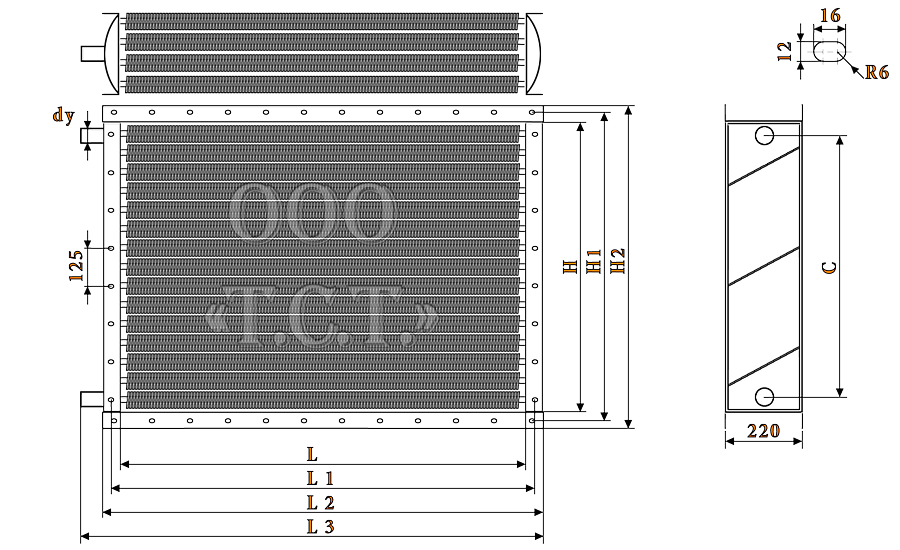

Габаритные и присоединительные размеры калорифера ТВВ 412
Габаритные и присоединительные размеры оребренного теплообменника ТВВ (ВНВ 113 412), мм
Технические данные калорифера ТВВ 412 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
4 (6)
4
1.655
2.488
127.2
0.00523
0.00363
0.00921 (0.00614)
Ниже представлены справочные таблицы с расчетными данными калорифера для холодного климата ТВВ 412 02 ХЛ3. Расчет произведен для температурных значений входящего
воздуха от -20 до -50 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха варьируется от 20000 до 35000 метров кубических в час.
Табличные показатели представлены при использовании ряда температурных графиков теплоносителя – от 150 до 80 градусов на входе в теплообменник. На первых трех
температурных режимах в расчетах используются шестиходовые модели, в последующих трех – четырехходовые. При последнем расчете используются технические данные
двухходового воздухонагревателя. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя,
гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящей модели и режимов работы воздухонагревателя ТВВ
(ВНВ) 412, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
Температурный режим воды на входе и выходе, °С
150/70
Объем нагреваемого воздуха, м³/ч
25000
30000
35000
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Скорость воздуха в фронтальном сечении, кг/м²•с
3,89
4,06
4,23
4,42
4,67
4,87
5,07
5,30
5,45
5,68
5,92
6,19
Аэродинамическое сопротивление, Па
107
115
125
135
150
161
174
189
199
215
232
251
t воздуха на выходе из воздухонагревателя, °С
42
37
31
25
39
33
27
21
36
30
24
18
Расход теплоносителя воздухонагревателем, м³/ч
6,7
7,4
8,3
9,1
7,5
8,4
9,4
10,4
8,4
9,4
10,4
11,5
Гидравлическое сопротивление, кПа
4,5
5,6
7,0
8,6
5,8
7,2
9,0
11,0
7,1
8,9
11,1
13,6
Коэффициент теплопередачи, Вт/(м²•°C)
53,3
54,8
56,4
58,1
59,0
60,8
62,5
64,4
64,5
66,3
68,2
70,3
Скорость теплоносителя в калорифере ТВВ 412, м/сек
0,39
0,43
0,48
0,54
0,44
0,49
0,55
0,61
0,49
0,55
0,61
0,67
Производительность по теплу, кВт
614
687
764
846
697
779
867
959
774
865
962
1065
Температурный график теплоносителя, °С
130/70
Объем нагреваемого воздуха, м³/ч
25000
30000
35000
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Скорость воздуха в фронтальном сечении, кг/м²•с
3,89
4,06
4,23
4,42
4,67
4,87
5,07
5,30
5,45
5,68
5,92
6,19
Аэродинамическое сопротивление, Па
107
115
125
135
150
161
174
189
199
215
232
251
t воздуха на выходе из теплообменника, °С
39
33
28
22
35
30
24
18
33
27
21
15
Расход теплоносителя, м³/ч
8,4
9,4
10,5
11,7
9,5
10,6
11,9
13,2
10,6
11,8
13,2
14,6
Гидравлическое сопротивление, кПа
6,8
8,6
10,8
13,3
8,8
11,1
13,9
17,1
10,9
13,7
17,1
21,1
Коэффициент теплопередачи, Вт/(м²•°C)
54,0
55,6
57,3
59,0
59,9
61,6
63,5
65,4
65,3
67,2
69,3
71,3
Скорость теплоносителя, м/сек
0,48
0,54
0,60
0,67
0,54
0,61
0,68
0,76
0,60
0,68
0,76
0,84
Производительность по теплу калорифера ТВВ 412, кВт
Температура воды на входе и выходе из нагревателя, °С
95/70
Объем нагреваемого воздуха, м³/ч
20000
22000
25000
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Массовая скорость воздуха в потоке, кг/м²•с
3,12
3,24
3,38
3,54
3,43
3,57
3,72
3,89
3,89
4,06
4,23
4,42
Аэродинамические потери ТВВ (ВНВ 113-412.22 ХЛ3), Па
71
76
82
89
84
91
98
107
107
115
125
135
t воздуха на выходе из теплообменника, °С
35
30
25
20
34
29
23
18
32
26
21
15
Расход теплоносителя калорифером, м³/ч
15,0
17,1
19,3
21,7
16,1
18,4
20,6
23,1
17,6
20,0
22,6
25,3
Гидравлическое сопротивление, кПа
9,8
12,7
16,2
20,4
11,2
14,6
18,4
23,2
13,4
17,5
22,1
27,7
Коэффициент теплопередачи, Вт/(м²•°C)
48,4
49,9
51,4
53,0
51,1
52,6
54,2
55,9
54,9
56,6
58,3
60,1
Скорость теплоносителя, м/сек
0,52
0,59
0,67
0,75
0,56
0,64
0,71
0,80
0,61
0,69
0,78
0,88
Производительность по теплу, кВт
437
496
559
627
467
531
598
670
511
581
654
733
График подачи и отвода теплоносителя, °С
90/70
Объем обогреваемого воздуха, м³/ч
20000
22000
25000
Температура подаваемого в калорифер воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Массовая скорость воздуха в потоке, кг/м²•с
3,12
3,24
3,38
3,54
3,43
3,57
3,72
3,89
3,89
4,06
4,23
4,42
Воздушное сопротивление, Па
71
76
82
89
84
91
98
107
107
115
125
135
Температура воздуха на выходе, °С
34
29
24
19
33
28
22
17
31
25
20
14
Объем потребляемого теплоносителя, м³/ч
18,5
21,1
23,9
26,8
19,8
22,7
25,5
28,6
21,8
24,6
27,9
31,3
Гидравлические потери калорифера ВНВ-412, кПа
14,8
19,2
24,6
30,9
17,0
22,1
28,1
35,4
20,4
26,3
33,5
42,5
Коэффициент теплопередачи, Вт/(м²•°C)
49,1
50,6
52,1
53,7
51,8
53,4
55,0
56,7
55,7
57,4
59,1
61,0
Скорость теплоносителя, м/сек
0,64
0,73
0,82
0,93
0,68
0,78
0,88
0,99
0,75
0,85
0,96
1,09
Тепловая производительность, кВт
431
490
554
621
461
525
592
665
505
574
648
727
Температурный режим воды на входе и выходе, °С
80/70
Объем подаваемого в теплообменник воздуха, м³/ч
20000
22000
25000
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Массовая скорость воздуха в потоке, кг/м²•с
3,12
3,24
3,38
3,54
3,43
3,57
3,72
3,89
3,89
4,06
4,23
4,42
Сопротивление по воздуху, Па
71
76
82
89
84
91
98
107
107
115
125
135
t воздуха на выходе из калорифера ТВВ 412, °С
32
27
22
17
30
25
20
15
28
23
19
13
Объем теплоносителя для нагрева, м³/ч
35,1
40,1
45,5
51,5
37,5
42,9
49,1
54,7
41,1
47,0
53,7
60,0
Гидравлическое сопротивление, кПа
18,7
24,6
31,5
40,5
21,5
28,0
36,7
45,6
25,7
33,8
43,9
55,1
Коэффициент теплопередачи, Вт/(м²•°C)
48,9
50,4
51,9
53,6
51,6
53,2
54,8
56,5
55,5
57,2
58,9
60,8
Скорость горячей воды в трубках, м/сек
0,60
0,69
0,78
0,89
0,64
0,74
0,84
0,94
0,70
0,81
0,92
1,03
Тепловая производительность, кВт
409
467
530
597
438
500
567
638
479
547
620
698
Водяной калорифер подобного типоразмера, но меньшей рядности и тепловой мощности представлен на странице:
Воздухонагреватель ТВВ (ВНВ) 312

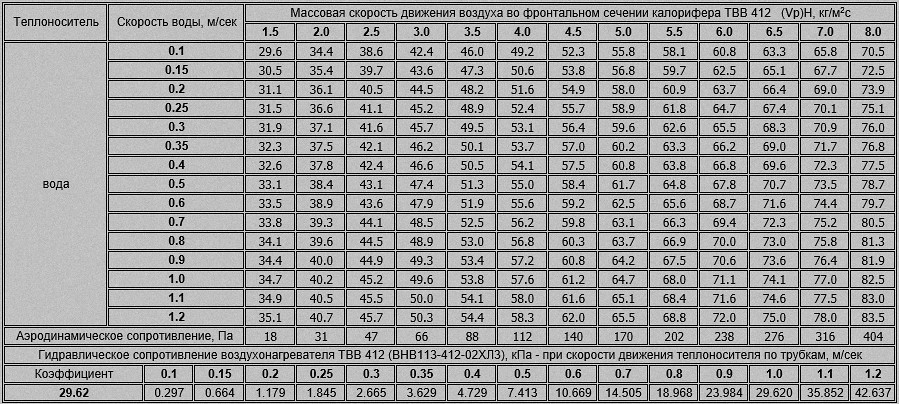

Гидравлическое и аэродинамическое сопротивление, коэффициент теплопередачи калорифера ТВВ 412
Ниже выложены таблицы с показателями коэффициентов теплопередачи, значений гидравлического и аэродинамического сопротивлений водяного воздухонагревателя
типа ТВВ-412 (калорифера ВНВ-412 хл). Результаты представлены в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении.
