Отопительно-рециркуляционные агрегаты СТД-300 хл

Производство и назначение агрегатов СТД-300 ХЛ

Агрегаты СТД-300 хл предназначены для воздушного отопления помещений промышленного, сельскохозяйственного и коммунального назначения значительных объемов. Практикуется применение данных агрегатов в составе технологических линий сушильных установок, в качестве маслоохладителей, подогревателей воздуха для обслуживания производственного оборудования, установок для снятия избыточного тепла. Производство отопительно-рециркуляционных агрегатов серии СТД-300 хл осуществляется согласно установленным требованиям ТУ 4864-003-55613706-02 с обязательным испытанием комплектуемого калорифера на герметичность. Агрегаты эксплуатируются в районах с умеренным и холодным климатом (УХЛ) категории размещения 3 по ГОСТ 15140-69.

Производство отопительно-рециркуляционных агрегатов СТД-300

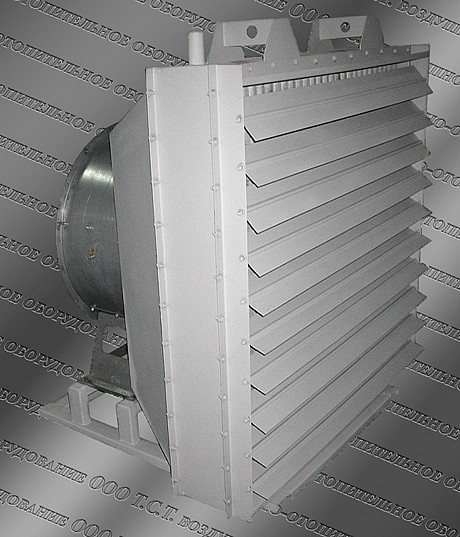

Устройство отопительного агрегата СТД-300 ХЛ

Виды отопительных агрегатов СТД-300 ХЛ

По используемому теплоносителю отопительные агрегаты СТД-300 хл разработаны и запущены в производство в двух вариантах: водяная и паровая модель. В первом случае греющей средой выступает горячая (перегретая) вода, во-втором – сухой насыщенный (перегретый) пар температурой до 190°С и давлением не более 1.2 МПа. Характеристики теплоносителя должны соответствовать п. 4.8 РД 34.20.401-95.15-Е «Правила технической эксплуатации электрических станций и сетей». Воздух должен быть с предельно-допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м3 и не содержать липких веществ и волокнистых материалов.

Наименование агрегата	Производительность		Габаритные размеры, мм			Масса, кг
Наименование агрегата	по воздуху, м³/ч	по теплу, кВт	L	B	H	Масса, кг
СТД-300 (ТВВ3)	24000	340	1090	1530	1625	375
СТД-300 (ТВВ4)	24000	425	1130	1530	1625	440
СТД-300 (КП3)	24000	385	1090	1400	1490	375
СТД-300 (КП4)	24000	424	1130	1400	1490	440

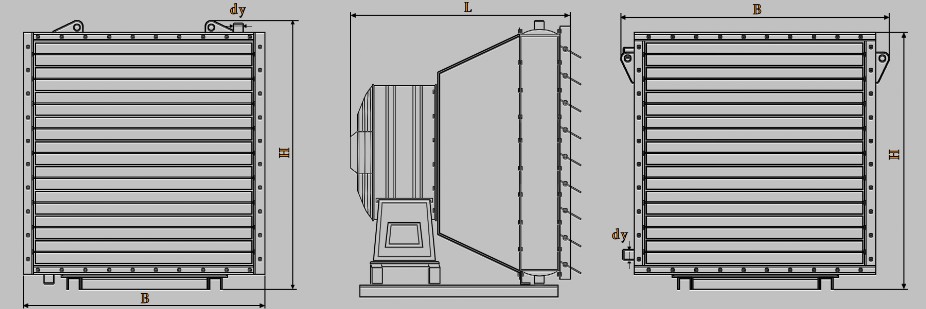

Габаритные размеры отопительно-рециркуляционного агрегата СТД-300 хл

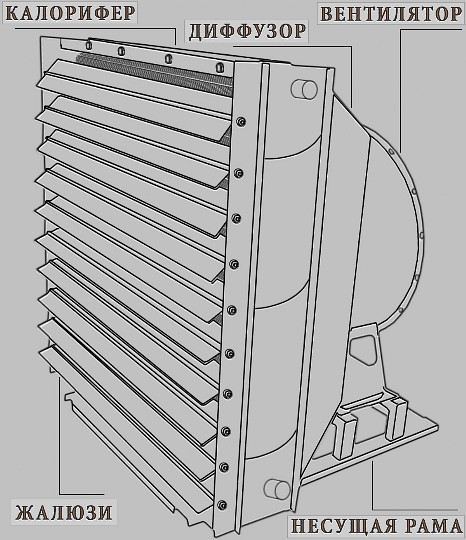

Конструктивные особенности агрегатов СТД-300 ХЛ

Конструкция воздушно-отопительного агрегата СТД-300 хл включает следующие основные элементы:

• осевой вентилятор ВО-06-300-8 (мощность двигателя 3 кВт, 1400 об./мин.), служащего для нагнетания воздуха в агрегат;
• калорифер типа ТВВ или КП, в зависимости от применяемого теплоносителя, для подогрева воздуха;
• диффузора - переходника между осевым вентилятором и калорифером;
• поворотных жалюзийных решеток, устанавливаемых для распределения и направления воздушного потока;
• общей стальной сварной рамы, для установки агрегата в рабочем положении.

Наименование агрегата	Комплектуемый осевой вентилятор	Комплектуемый калорифер	Площадь поверхности нагрева, м²	Ду, мм
СТД-300 (ТВВ3)	ВО-06-300-8 (3.0 кВт / 1400 об. мин.)	ТВВ3 (СТД-300)	67.1	65
СТД-300 (ТВВ4)	ВО-06-300-8 (3.0 кВт / 1400 об. мин.)	ТВВ4 (СТД-300)	89.0	65
СТД-300 (КП3)	ВО-06-300-8 (3.0 кВт / 1400 об. мин.)	КП3 (СТД-300)	67.1	65
СТД-300 (КП4)	ВО-06-300-8 (3.0 кВт / 1400 об. мин.)	КП4 (СТД-300)	89.0	65

Отопительный агрегат СТД-300 хл отличается высокой теплопроизводительностью. Используя его в качестве основного, дополнительного или резервного источника тепла, вы на порядок снижаете свои затраты на систему отопления в целом. В отличие от стандартных водяных и паровых отопительных систем, которые имеют высокую инерционность теплоотдачи, рециркуляционные агрегаты СТД-300 способны прогреть помещение гораздо быстрее, равномернее и эффективнее. Агрегаты могут поставляться в комплектации с двумя калориферами, изготавливаться с вентилятором во взрывозащищенном исполнении.

Каталог агрегатов отопительных СТД-300 ХЛ

Представлены чертежи, теплотехнические данные, габаритные размеры агрегатов воздушно-отопительного типа серии СТД-300 хл.

Широкое применение воздушно-отопительные агрегаты СТД-300 хл на базе калориферов ТВВ/КП находят на предприятиях горнодобывающей и металлургической промышленности, работающих в условиях холодного климата. За счет применения в комплектуемых теплообменниках несущих труб диаметром 22 мм вместо 16 мм увеличивается срок службы агрегата и возможность работать при более низких температурах наружного воздуха в условиях Сибири и Крайнего Севера. Отопительно-рециркуляционные установки этой серии имеют преимущество, относительно общепринятых моделей агрегатов и при загрязненном теплоносителе.

Технические характеристики водяных агрегатов СТД-300 ХЛ

Ниже выложены теплотехнические данные и рабочие расчетные параметры водяных агрегатов СТД-300 хл. Агрегаты комплектуются биметаллическим спирально-накатным шестиходовым калорифером типа ТВВ с тремя или четырьмя рядами нагревательных элементов, изготовленных из несущих стальных (электросварных или бесшовных) труб с алюминиевым оребрением диаметром 41 мм с межреберным шагом 3.35 мм. Расчеты представлены для разных температурных режимов теплоносителя и воздуха.

Температурный график теплоносителя, °С	140/70
Производительность по воздуху, м³/ч	24000
Модель агрегата воздушно-отопительного	СТД-300 (ТВВ3) ХЛ						СТД-300 (ТВВ4) ХЛ
Температура входящего воздуха, °С	-20	-15	-10	-5	0	+5	-20	-15	-10	-5	0	+5
t воздуха на выходе из воздушного агрегата, °С	25	28	31	34	37	41	35	38	41	43	46	49
Расход теплоносителя, м³/ч	4.8	4.5	4.3	4.0	3.8	3.5	5.9	5.6	5.2	4.9	4.6	4.3
Гидравлическое сопротивление, кПа	4.2	3.7	3.3	2.8	2.5	2.2	3.7	3.3	3.0	2.6	2.3	2.0
Тепловая мощность отопительного агрегата, кВт	443	418	393	369	340	322	543	513	483	403	425	397

Температурный график теплоносителя, °С	130/70
Производительность по воздуху, м³/ч	24000
Модель агрегата воздушно-отопительного	СТД-300 (ТВВ3) ХЛ						СТД-300 (ТВВ4) ХЛ
Температура входящего воздуха, °С	-20	-15	-10	-5	0	+5	-20	-15	-10	-5	0	+5
t воздуха на выходе из воздушного агрегата, °С	22	26	29	32	35	38	32	35	38	40	43	46
Расход теплоносителя, м³/ч	6.1	5.7	5.4	5.0	4.7	4.4	7.4	7.0	6.6	6.1	5.7	5.4
Гидравлическое сопротивление, кПа	6.4	5.6	4.9	4.4	3.8	3.3	5.7	5.0	4.4	3.8	3.4	2.9
Тепловая мощность отопительного агрегата, кВт	421	396	372	348	325	302	514	484	404	426	398	370

Температурный график теплоносителя, °С	115/70
Производительность по воздуху, м³/ч	24000
Модель агрегата воздушно-отопительного	СТД-300 (ТВВ3) ХЛ						СТД-300 (ТВВ4) ХЛ
Температура входящего воздуха, °С	-20	-15	-10	-5	0	+5	-20	-15	-10	-5	0	+5
t воздуха на выходе из воздушного агрегата, °С	21	24	27	30	34	37	30	33	35	38	41	44
Расход теплоносителя, м³/ч	7.8	7.3	6.9	6.4	6.0	5.5	9.4	8.9	8.3	7.8	7.2	6.7
Гидравлическое сопротивление, кПа	10.1	8.9	7.8	6.8	5.9	5.0	8.9	7.8	6.8	6.0	5.3	4.5
Тепловая мощность отопительного агрегата, кВт	406	381	356	333	309	287	492	462	433	405	377	340

Температурный график теплоносителя, °С	105/70
Производительность по воздуху, м³/ч	24000
Модель агрегата воздушно-отопительного	СТД-300 (ТВВ3) ХЛ						СТД-300 (ТВВ4) ХЛ
Температура входящего воздуха, °С	-20	-15	-10	-5	0	+5	-20	-15	-10	-5	0	+5
t воздуха на выходе из воздушного агрегата, °С	20	23	26	29	32	35	28	31	34	37	39	42
Расход теплоносителя, м³/ч	9.8	9.1	8.5	8.0	7.4	6.8	11.8	11.0	10.3	9.6	9.0	8.3
Гидравлическое сопротивление, кПа	15.7	13.7	11.9	10.4	8.9	7.6	13.6	11.9	10.5	9.1	7.9	6.8
Тепловая мощность отопительного агрегата, кВт	396	371	346	323	300	277	478	448	419	391	363	336

Температурный график теплоносителя, °С	95/70
Производительность по воздуху, м³/ч	24000
Модель агрегата воздушно-отопительного	СТД-300 (ТВВ3) ХЛ						СТД-300 (ТВВ4) ХЛ
Температура входящего воздуха, °С	-20	-15	-10	-5	0	+5	-20	-15	-10	-5	0	+5
t воздуха на выходе из воздушного агрегата, °С	19	22	25	28	31	34	27	30	33	35	38	41
Расход теплоносителя, м³/ч	13.4	12.5	11.6	10.9	10.0	9.2	16.0	15.0	14.0	13.0	12.1	11.1
Гидравлическое сопротивление, кПа	29.0	25.6	21.9	19.0	16.3	13.8	24.9	21.7	18.9	16.3	14.2	12.0
Тепловая мощность отопительного агрегата, кВт	388	363	338	314	291	268	465	435	405	377	340	323

Температурный график теплоносителя, °С	95/65
Производительность по воздуху, м³/ч	24000
Модель агрегата воздушно-отопительного	СТД-300 (ТВВ3) ХЛ						СТД-300 (ТВВ4) ХЛ
Температура входящего воздуха, °С	-20	-15	-10	-5	0	+5	-20	-15	-10	-5	0	+5
t воздуха на выходе из воздушного агрегата, °С	17	20	23	26	29	32	24	27	30	33	35	38
Расход теплоносителя, м³/ч	12.7	11.9	11.0	10.2	9.4	8.6	15.2	14.1	13.2	12.3	11.3	10.4
Гидравлическое сопротивление, кПа	25.9	22.5	19.5	16.5	14.0	11.8	22.2	19.2	16.7	14.4	12.2	10.3
Тепловая мощность отопительного агрегата, кВт	367	342	318	294	271	249	440	411	382	354	327	301

Температурный график теплоносителя, °С	80/60
Производительность по воздуху, м³/ч	24000
Модель агрегата воздушно-отопительного	СТД-300 (ТВВ3) ХЛ						СТД-300 (ТВВ4) ХЛ
Температура входящего воздуха, °С	-20	-15	-10	-5	0	+5	-20	-15	-10	-5	0	+5
t воздуха на выходе из воздушного агрегата, °С	15	18	21	24	27	30	21	24	27	30	32	35
Расход теплоносителя, м³/ч	14.9	13.7	12.7	11.7	10.7	9.8	17.6	16.4	15.1	14.0	12.9	11.7
Гидравлическое сопротивление, кПа	35.0	30.1	25.6	21.7	18.1	15.0	29.5	25.6	21.7	18.5	15.6	13.0
Тепловая мощность отопительного агрегата, кВт	343	318	294	248	225	410	381	352	325	398	272	301

Технические характеристики паровых агрегатов СТД-300 ХЛ

Ниже выложены теплотехнические данные и рабочие расчетные параметры паровых агрегатов СТД-300 хл. Агрегаты комплектуются биметаллическим спирально-накатным одноходовым калорифером типа КП с тремя или четырьмя рядами нагревательных элементов, изготовленных из несущих стальных (электросварных или бесшовных) труб с алюминиевым оребрением диаметром 41 мм с межреберным шагом 3.35 мм. Расчеты представлены для разных температурных режимов теплоносителя и воздуха.

Давление сухого насыщенного пара, МПа	0.05
Температура пара на входе в агрегат, °С	81.3
Производительность по воздуху, м³/ч	24000
Модель отопительного агрегата	СТД-300 (КП3) ХЛ						СТД-300 (КП4) ХЛ
Температура воздуха на входе в агрегат, °С	-20	-15	-10	-5	0	+5	-20	-15	-10	-5	0	+5
t воздуха на выходе из воздушного агрегата, °С	28	31	34	36	39	42	34	36	39	41	44	46
Расход пара отопительным агрегатом, кг/ч	674	635	596	563	526	488	748	710	664	627	582	540
Производительность по теплу агрегата, кВт	431	406	381	361	336	313	479	404	425	401	373	349

Давление сухого насыщенного пара, МПа	0.1
Температура пара на входе в агрегат, °С	99.6
Производительность по воздуху, м³/ч	24000
Модель отопительного агрегата	СТД-300 (КП3) ХЛ						СТД-300 (КП4) ХЛ
Температура воздуха на входе в агрегат, °С	-20	-15	-10	-5	0	+5	-20	-15	-10	-5	0	+5
t воздуха на выходе из воздушного агрегата, °С	37	40	43	46	48	51	44	47	49	52	54	57
Расход пара отопительным агрегатом, кг/ч	805	764	724	685	652	613	893	846	807	760	722	677
Производительность по теплу агрегата, кВт	405	479	404	429	409	385	560	530	406	477	403	424

Давление сухого насыщенного пара, МПа	0.2
Температура пара на входе в агрегат, °С	120.2
Производительность по воздуху, м³/ч	24000
Модель отопительного агрегата	СТД-300 (КП3) ХЛ						СТД-300 (КП4) ХЛ
Температура воздуха на входе в агрегат, °С	-20	-15	-10	-5	0	+5	-20	-15	-10	-5	0	+5
t воздуха на выходе из воздушного агрегата, °С	47	40	53	56	59	62	56	58	61	64	66	69
Расход пара отопительным агрегатом, кг/ч	959	917	875	835	794	754	1057	1016	967	919	880	833
Производительность по теплу агрегата, кВт	586	561	535	510	486	461	646	621	591	562	538	409

Давление сухого насыщенного пара, МПа	0.3
Температура пара на входе в агрегат, °С	133.5
Производительность по воздуху, м³/ч	24000
Модель отопительного агрегата	СТД-300 (КП3) ХЛ						СТД-300 (КП4) ХЛ
Температура воздуха на входе в агрегат, °С	-20	-15	-10	-5	0	+5	-20	-15	-10	-5	0	+5
t воздуха на выходе из воздушного агрегата, °С	54	57	60	63	66	69	63	66	69	71	74	76
Расход пара отопительным агрегатом, кг/ч	1059	1016	974	932	890	849	1172	1122	1073	1032	983	943
Производительность по теплу агрегата, кВт	636	611	585	560	535	510	705	674	640	620	591	567

Давление сухого насыщенного пара, МПа	0.5
Температура пара на входе в агрегат, °С	151.8
Производительность по воздуху, м³/ч	24000
Модель отопительного агрегата	СТД-300 (КП3) ХЛ						СТД-300 (КП4) ХЛ
Температура воздуха на входе в агрегат, °С	-20	-10	0	+5	+10	+15	-20	-10	0	+5	+10	+15
t воздуха на выходе из воздушного агрегата, °С	64	70	75	78	81	84	74	79	84	87	90	92
Расход пара отопительным агрегатом, кг/ч	1200	1112	1033	991	949	907	1327	1233	1140	1091	1042	1002
Производительность по теплу агрегата, кВт	703	651	605	580	555	531	777	722	668	639	610	587

Давление сухого насыщенного пара, МПа	0.8
Температура пара на входе в агрегат, °С	170.4
Производительность по воздуху, м³/ч	24000
Модель отопительного агрегата	СТД-300 (КП3) ХЛ						СТД-300 (КП4) ХЛ
Температура воздуха на входе в агрегат, °С	-10	-0	+5	+10	+15	+20	-10	0	+5	+10	+15	+20
t воздуха на выходе из воздушного агрегата, °С	79	85	88	91	94	97	90	95	98	101	103	106
Расход пара отопительным агрегатом, кг/ч	1270	1181	1137	1093	1051	1008	1398	1303	1251	1201	1159	1110
Производительность по теплу агрегата, кВт	722	671	646	622	597	573	795	741	712	683	659	631

Давление сухого насыщенного пара, МПа	1.0
Температура пара на входе в агрегат, °С	179.9
Производительность по воздуху, м³/ч	24000
Модель отопительного агрегата	СТД-300 (КП3) ХЛ						СТД-300 (КП4) ХЛ
Температура воздуха на входе в агрегат, °С	-10	0	+5	+10	+20	+30	-10	0	+5	+10	+20	+30
t воздуха на выходе из воздушного агрегата, °С	84	90	93	96	102	107	96	101	104	106	111	116
Расход пара отопительным агрегатом, кг/ч	1352	1261	1216	1172	1085	1007	1484	1386	1334	1291	1198	1107
Производительность по теплу агрегата, кВт	756	705	680	656	607	563	830	776	747	723	670	619

Давление сухого насыщенного пара, МПа	1.2
Температура пара на входе в агрегат, °С	188.0
Производительность по воздуху, м³/ч	24000
Модель отопительного агрегата	СТД-300 (КП3) ХЛ						СТД-300 (КП4) ХЛ
Температура воздуха на входе в агрегат, °С	0	+5	+10	+20	+30	+40	0	+5	+10	+20	+30	+40
t воздуха на выходе из воздушного агрегата, °С	95	98	100	106	112	117	106	109	111	116	121	126
Расход пара отопительным агрегатом, кг/ч	1326	1281	1243	1155	1068	990	1461	1409	1365	1270	1177	1087
Производительность по теплу агрегата, кВт	731	706	686	637	589	546	806	777	753	700	649	599

Прайс-лист на агрегаты воздушно-отопительные СТД-300 ХЛ

Структура условного обозначения. Агрегат СТД-300 (ТВВ3) ХЛ (ТУ 4864-003-55613706-02):
СТД – наименование отопительного агрегата; 300 – номинальная тепловая мощность; ТВВ3 – модель и рядность комплектуемого парового или водяного калорифера; ХЛ - климатическое исполнение.
