Агрегат СТД 300 ХЛ паровой

Паровой воздушно-отопительный агрегат СТД-300 КП3

Агрегат СТД-300 ХЛ п3

Характеристики: 25000 м3/ч;

385 кВт

176 399 руб. с НДС

Воздушно-отопительный агрегат СТД-300 ХЛ п3.

ТУ 4864-003-55613706-02

Теплоотдающие элементы парового калорифера КП3:

  • - электросварные прямошовные трубки 22х1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 22х1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Агрегаты СТД-300 паровые

Агрегаты АВО ХЛ паровые

Паровой воздушно-отопительный агрегат СТД-300 КП4

Агрегат СТД-300 ХЛ п4

Характеристики: 25000 м3/ч;

424 кВт

200 495 руб. с НДС

Воздушно-отопительный агрегат СТД-300 ХЛ п4.

ТУ 4864-003-55613706-02

Теплоотдающие элементы парового калорифера КП4:

  • - электросварные прямошовные трубки 22х1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 22х1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Агрегаты СТД-300 водяные

Агрегаты АВО ХЛ водяные

Технические характеристики агрегата СТД-300 ХЛ п

Наименование агрегата СТД-300 ХЛ п
СТД-300 ХЛ п3СТД-300 ХЛ п4
Производительность по воздуху, м3/час
2500025000
Тепловая мощность агрегата, кВт
385424
Установленный вентилятор
ВО 6-300-8ВО 6-300-8
Двигатель, кВт/об. мин.
3.0/15003.0/1500
Масса отопительного агрегата, кг
375445
Установленный паровой калорифер
КП3 СТД-300КП4 СТД-300
Емкость комплектуемого калорифера, м3
0.042280.05658
Площадь поверхности теплообмена, м2
66.586.6
Диаметр патрубков, Ду мм
6565
Расход теплоносителя min, кг/час
488540
Расход теплоносителя max, кг/час
13521484

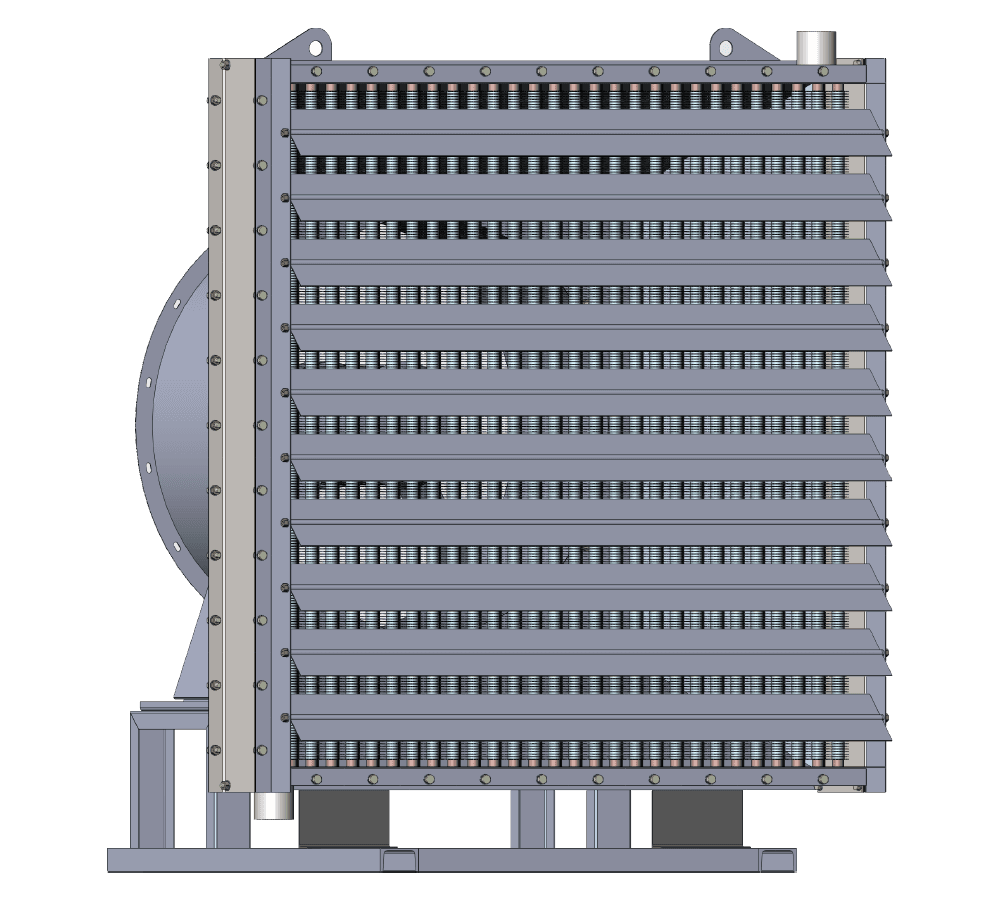

Паровой воздушный агрегат СТД-300 ХЛ ХЛ
Воздушно-отопительный агрегат СТД-300 ХЛ ХЛ паровой

Таблица расчета и подбора парового агрегата СТД-300 ХЛ

Ниже представлены расчетные данные воздушно-отопительного агрегата СТД-300 ХЛ (на базе трех и четырех рядного одноходового парового калорифера КП) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа 0.1
Температура пара, °С 99.6
Производительность по воздуху, м³/ч 24000
Модель отопительного агрегата СТД-300 (КП3) ХЛ СТД-300 (КП4) ХЛ
Температура входящего воздуха, °С -20 -15 -10 -5 0 +5 -20 -15 -10 -5 0 +5
Температура выходящего воздуха, °С 37 40 43 46 48 51 44 47 49 52 54 57
Расход пара агрегатом, кг/ч 805 764 724 685 652 613 893 846 807 760 722 677
Производительность по теплу, кВт 405 479 404 429 409 385 560 530 406 477 403 424
Давление сухого насыщенного пара, МПа 0.2
Температура пара, °С 120.2
Производительность по воздуху, м³/ч 24000
Модель отопительного агрегата СТД-300 (КП3) ХЛ СТД-300 (КП4) ХЛ
Температура входящего воздуха, °С -20 -15 -10 -5 0 +5 -20 -15 -10 -5 0 +5
Температура выходящего воздуха, °С 47 40 53 56 59 62 56 58 61 64 66 69
Расход пара агрегатом, кг/ч 959 917 875 835 794 754 1057 1016 967 919 880 833
Производительность по теплу, кВт 586 561 535 510 486 461 646 621 591 562 538 409
Давление сухого насыщенного пара, МПа 0.3
Температура пара, °С 133.5
Производительность по воздуху, м³/ч 24000
Модель отопительного агрегата СТД-300 (КП3) ХЛ СТД-300 (КП4) ХЛ
Температура входящего воздуха, °С -20 -15 -10 -5 0 +5 -20 -15 -10 -5 0 +5
Температура выходящего воздуха, °С 54 57 60 63 66 69 63 66 69 71 74 76
Расход пара агрегатом, кг/ч 1059 1016 974 932 890 849 1172 1122 1073 1032 983 943
Производительность по теплу, кВт 636 611 585 560 535 510 705 674 640 620 591 567
Давление сухого насыщенного пара, МПа 0.5
Температура пара, °С 151.8
Производительность по воздуху, м³/ч 24000
Модель отопительного агрегата СТД-300 (КП3) ХЛ СТД-300 (КП4) ХЛ
Температура входящего воздуха, °С -20 -10 0 +5 +10 +15 -20 -10 0 +5 +10 +15
Температура выходящего воздуха, °С 64 70 75 78 81 84 74 79 84 87 90 92
Расход пара агрегатом, кг/ч 1200 1112 1033 991 949 907 1327 1233 1140 1091 1042 1002
Производительность по теплу, кВт 703 651 605 580 555 531 777 722 668 639 610 587
Давление сухого насыщенного пара, МПа 0.8
Температура пара, °С 170.4
Производительность по воздуху, м³/ч 24000
Модель отопительного агрегата СТД-300 (КП3) ХЛ СТД-300 (КП4) ХЛ
Температура входящего воздуха, °С -10 -0 +5 +10 +15 +20 -10 0 +5 +10 +15 +20
Температура выходящего воздуха, °С 79 85 88 91 94 97 90 95 98 101 103 106
Расход пара агрегатом, кг/ч 1270 1181 1137 1093 1051 1008 1398 1303 1251 1201 1159 1110
Производительность по теплу, кВт 722 671 646 622 597 573 795 741 712 683 659 631
Давление сухого насыщенного пара, МПа 1.0
Температура пара, °С 179.9
Производительность по воздуху, м³/ч 24000
Модель отопительного агрегата СТД-300 (КП3) ХЛ СТД-300 (КП4) ХЛ
Температура входящего воздуха, °С -10 0 +5 +10 +20 +30 -10 0 +5 +10 +20 +30
Температура выходящего воздуха, °С 84 90 93 96 102 107 96 101 104 106 111 116
Расход пара агрегатом, кг/ч 1352 1261 1216 1172 1085 1007 1484 1386 1334 1291 1198 1107
Производительность по теплу, кВт 756 705 680 656 607 563 830 776 747 723 670 619
Давление сухого насыщенного пара, МПа 1.2
Температура пара, °С 188.0
Производительность по воздуху, м³/ч 24000
Модель отопительного агрегата СТД-300 (КП3) ХЛ СТД-300 (КП4) ХЛ
Температура входящего воздуха, °С 0 +5 +10 +20 +30 +40 0 +5 +10 +20 +30 +40
Температура выходящего воздуха, °С 95 98 100 106 112 117 106 109 111 116 121 126
Расход пара агрегатом, кг/ч 1326 1281 1243 1155 1068 990 1461 1409 1365 1270 1177 1087
Производительность по теплу, кВт 731 706 686 637 589 546 806 777 753 700 649 599

Табличные данные можно использовать при подборе сопутствующего пароконденсатного оборудования.

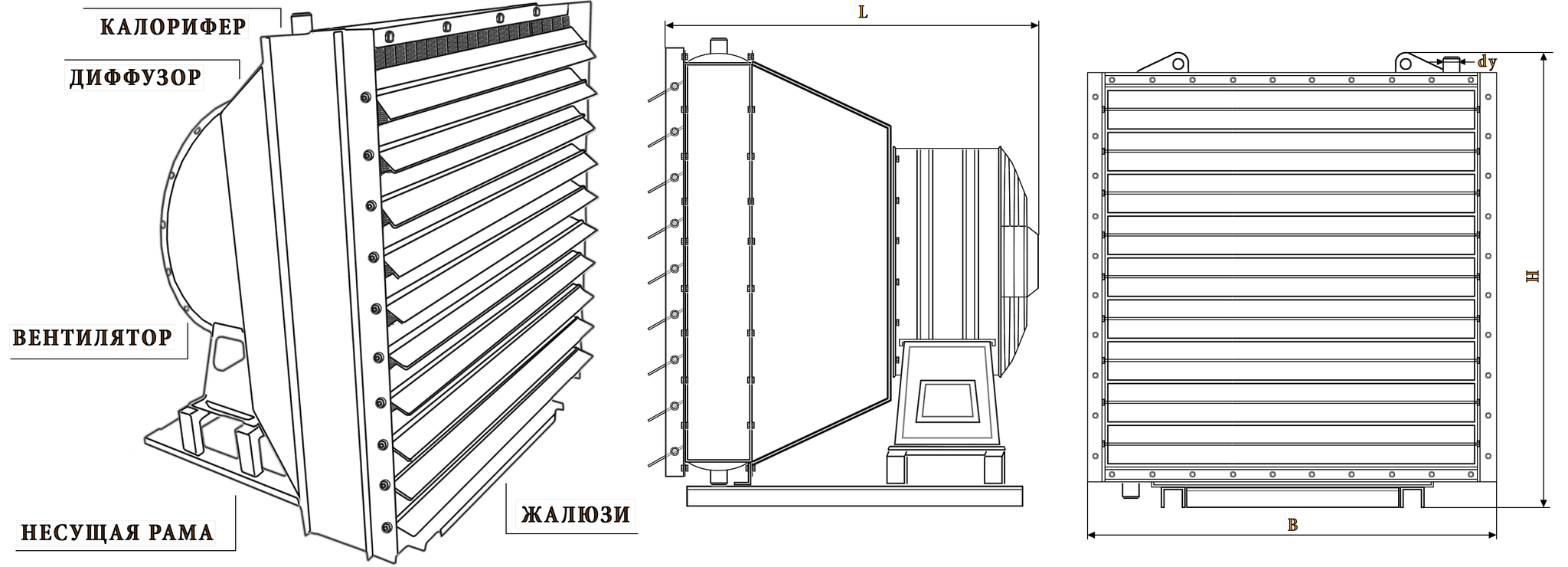

Габаритные размеры агрегатов СТД-300 ХЛ паровых

Отопительный агрегат СТД-300 ХЛ п технические характеристики
Габаритные размеры, мм
АгрегатLBH
СТД-300 (КП3)109014001610
СТД-300 (КП4)113014001610
паровые агрегаты СТД-300 ХЛКаталог агрегатов СТД-300 ХЛ п
