Агрегат СТД 300 водяной

Агрегат СТД-300 в3

Характеристики: 25000 м³/ч;

326 кВт

168 203 руб. с НДС

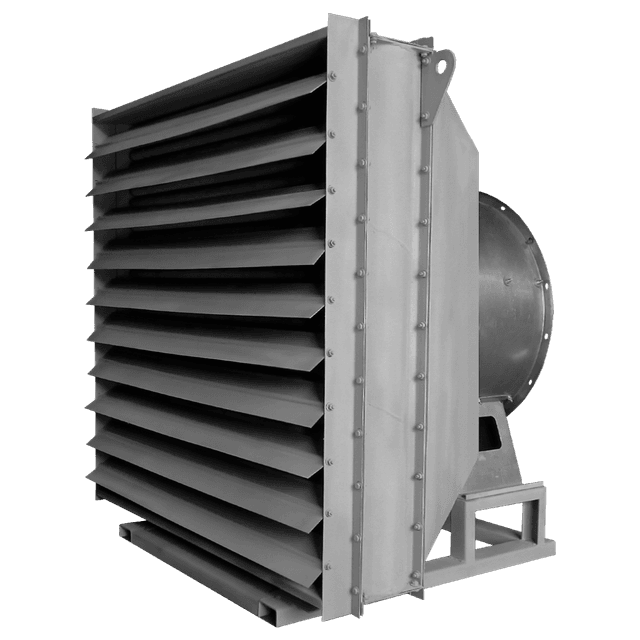

Воздушно-отопительный агрегат СТД-300 в3.

ТУ 4864-003-55613706-02

Теплоотдающие элементы водяного калорифера КСк3:

- электросварные прямошовные трубки 16х1.5 мм по ГОСТ 10704-91
- цельнотянутые бесшовные трубки 16х1.5 мм по ГОСТ 8734-75
с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Агрегаты СТД-300 ХЛ водяные

СТД-300 ХЛ в

Агрегаты АО 2 в трехрядные

Агрегат СТД-300 в4

Характеристики: 25000 м³/ч;

385 кВт

189 000 руб. с НДС

Воздушно-отопительный агрегат СТД-300 в4.

ТУ 4864-003-55613706-02

Теплоотдающие элементы водяного калорифера КСк4:

- электросварные прямошовные трубки 16х1.5 мм по ГОСТ 10704-91
- цельнотянутые бесшовные трубки 16х1.5 мм по ГОСТ 8734-75
с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Агрегаты СТД-300 ХЛ паровые

СТД-300 ХЛ п

Агрегаты АО 2 в четырехрядные

Технические характеристики агрегата СТД-300 в

Наименование агрегата СТД-300 в
СТД-300 в3	СТД-300 в4
Производительность по воздуху, м³/час
25000	25000
Тепловая мощность агрегата, кВт
326	385
Установленный вентилятор
ВО 6-300-8	ВО 6-300-8
Двигатель, кВт/об. мин.
3.0/1500	3.0/1500
Масса отопительного агрегата, кг
315	360

Установленный водяной калорифер
КСк3 СТД-300	КСк4 СТД-300
Объем комплектуемого калорифера, л
20.1	26.8
Площадь поверхности теплообмена, м²
88.2	117.0
Диаметр патрубков, Ду мм
50	50
Расход теплоносителя min-max, м³/час
3.6-7.9	4.2-9.2
Гидравлическое сопротивление min- max, кПа
12.6-53.8	9.8-41.6

Воздушно-отопительный агрегат СТД-300 водяной

Таблица расчета и подбора водяного агрегата СТД-300

Ниже представлены расчетные данные воздушно-отопительного агрегата СТД-300 (на базе трех и четырех рядного многоходового водяного калорифера КСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, сопротивлением по воде и расходом теплоносителя, вырабатываемой мощностью.

График теплоносителя, °С	150/70
Производительность по воздуху, м³/ч	26000
Модель отопительного агрегата	СТД-300 (КСк3)						СТД-300 (КСк4)
Температура входящего воздуха, °С	-10	-5	0	+5	+10	+15	-10	-5	0	+5	+10	+15
Температура выходящего воздуха, °С	38	41	44	46	49	52	47	49	52	54	56	58
Расход теплоносителя, м³/ч	5.2	4.9	4.5	4.2	3.9	3.6	6.1	5.7	5.3	5.0	4.6	4.2
Гидравлическое сопротивление, кПа	26.0	22.8	19.8	17.3	14.7	12.6	20.3	17.8	15.6	13.4	11.5	9.8
Производительность по теплу, кВт	478	448	418	389	360	333	565	528	493	458	424	391

График теплоносителя, °С	130/70
Производительность по воздуху, м³/ч	26000
Модель отопительного агрегата	СТД-300 (КСк3)						СТД-300 (КСк4)
Температура входящего воздуха, °С	-10	-5	0	+5	+10	+15	-10	-5	0	+5	+10	+15
Температура выходящего воздуха, °С	36	39	42	44	47	49	44	47	49	51	53	55
Расход теплоносителя, м³/ч	6.6	6.2	5.7	5.3	4.9	4.5	7.8	7.3	6.7	6.3	5.8	5.3
Гидравлическое сопротивление, кПа	40.7	35.4	30.6	26.4	22.5	18.9	31.5	27.4	23.6	20.4	17.4	14.6
Производительность по теплу, кВт	459	428	398	369	341	313	540	503	468	434	400	368

График теплоносителя, °С	115/65
Производительность по воздуху, м³/ч	26000
Модель отопительного агрегата	СТД-300 (КСк3)						СТД-300 (КСк4)
Температура входящего воздуха, °С	-10	-5	0	+5	+10	+15	-10	-5	0	+5	+10	+15
Температура выходящего воздуха, °С	33	35	38	41	43	46	40	42	45	47	49	51
Расход теплоносителя, м³/ч	7.3	6.8	6.3	5.8	5.3	4.9	8.6	8.0	7.4	6.8	6.3	5.7
Гидравлическое сопротивление, кПа	48.4	41.7	35.7	30.2	25.4	21.1	37.4	32.4	27.7	23.4	19.7	16.3
Производительность по теплу, кВт	424	393	364	335	307	280	498	462	427	393	361	329

График теплоносителя, °С	105/60
Производительность по воздуху, м³/ч	26000
Модель отопительного агрегата	СТД-300 (КСк3)						СТД-300 (КСк4)
Температура входящего воздуха, °С	-10	-5	0	+5	+10	+15	-10	-5	0	+5	+10	+15
Температура выходящего воздуха, °С	30	32	35	37	40	43	37	39	41	43	45	47
Расход теплоносителя, м³/ч	7.6	7.0	6.4	5.9	5.4	4.9	8.9	8.2	7.6	6.9	6.3	5.7
Гидравлическое сопротивление, кПа	50.7	43.4	36.5	30.7	25.4	20.7	39.1	33.5	28.2	23.7	19.6	16.0
Производительность по теплу, кВт	393	364	334	306	278	252	462	427	393	359	327	295

График теплоносителя, °С	95/55
Производительность по воздуху, м³/ч	26000
Модель отопительного агрегата	СТД-300 (КСк3)						СТД-300 (КСк4)
Температура входящего воздуха, °С	-10	-5	0	+5	+10	+15	-10	-5	0	+5	+10	+15
Температура выходящего воздуха, °С	27	29	32	34	37	39	33	35	37	40	42	44
Расход теплоносителя, м³/ч	7.9	7.2	6.6	6.0	5.4	4.9	9.2	8.5	7.7	7.0	6.3	5.7
Гидравлическое сопротивление, кПа	53.8	45.4	37.9	31.3	25.4	20.3	41.6	35.1	29.3	24.2	19.6	15.7
Производительность по теплу, кВт	363	334	305	277	250	223	427	392	358	325	293	262

График теплоносителя, °С	90/50
Производительность по воздуху, м³/ч	26000
Модель отопительного агрегата	СТД-300 (КСк3)						СТД-300 (КСк4)
Температура входящего воздуха, °С	-10	-5	0	+5	+10	+15	-10	-5	0	+5	+10	+15
Температура выходящего воздуха, °С	24	27	29	32	34	37	30	32	34	37	39	41
Расход теплоносителя, м³/ч	7.3	6.7	6.1	5.5	4.9	4.3	8.6	7.8	7.1	6.4	5.8	5.1
Гидравлическое сопротивление, кПа	46.1	38.6	31.9	25.8	20.7	16.2	35.7	29.8	24.6	20.1	15.9	12.4
Производительность по теплу, кВт	338	309	280	253	226	200	397	363	329	297	265	235

График теплоносителя, °С	80/45
Производительность по воздуху, м³/ч	26000
Модель отопительного агрегата	СТД-300 (КСк3)						СТД-300 (КСк4)
Температура входящего воздуха, °С	-10	-5	0	+5	+10	+15	-10	-5	0	+5	+10	+15
Температура выходящего воздуха, °С	21	23	26	29	31	34	26	29	31	33	35	37
Расход теплоносителя, м³/ч	7.6	6.9	6.2	5.5	4.9	4.3	8.9	8.1	7.3	6.5	5.7	5.0
Гидравлическое сопротивление, кПа	49.6	40.7	32.8	26.1	20.3	15.4	38.4	31.3	25.4	20.1	15.8	11.9
Производительность по теплу, кВт	308	279	251	224	197	172	362	328	295	263	232	202

Табличные данные можно использовать при подборе сопутствующего насосно-смесительного оборудования.

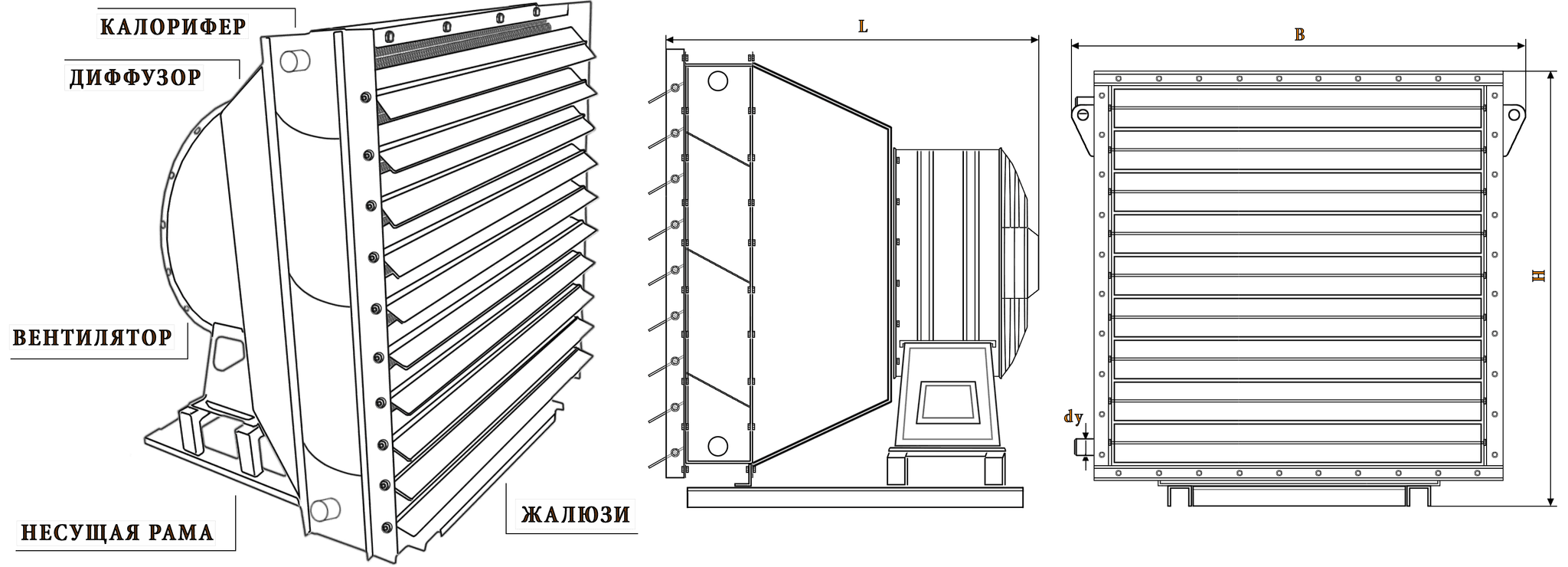

Габаритные размеры агрегатов СТД-300 водяных

Габаритные размеры, мм
Агрегат	L	B	H
СТД-300 (КСк3)	1100	1520	1475
СТД-300 (КСк4)	1100	1520	1475

водяные агрегаты СТД-300 Каталог водяных агрегатов СТД-300
