Агрегат АО 2-10 в4
Агрегат АО 2-10 в4
Характеристики: 10000 м3/ч;
138 кВт
103 102 руб. с НДС

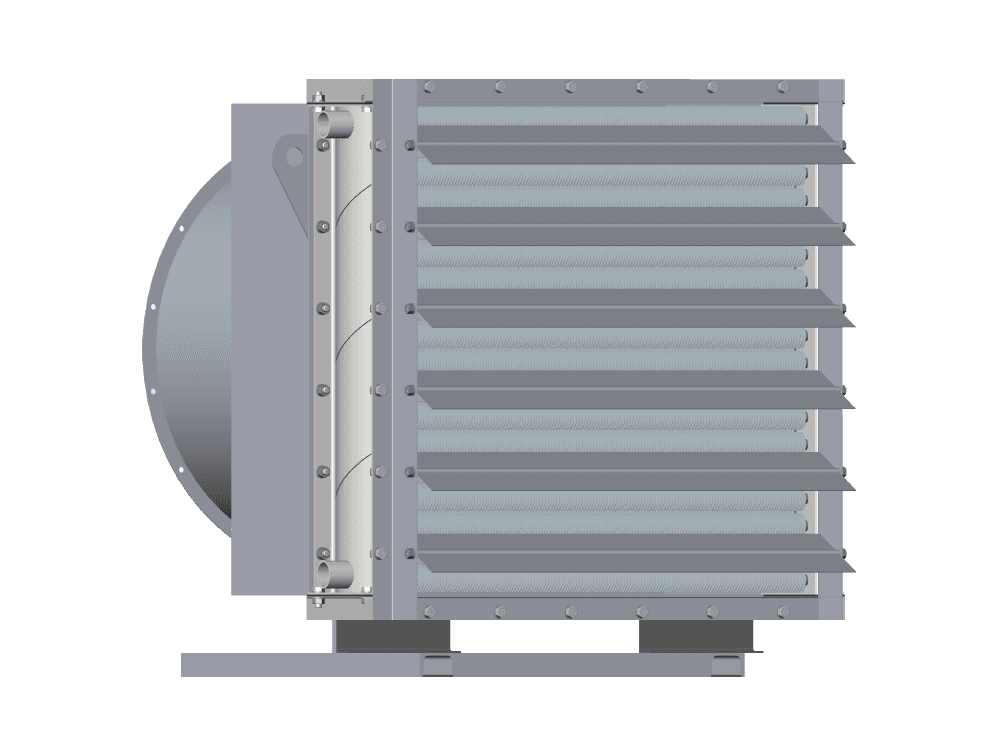

Воздушно-отопительный агрегат АО 2-10 в4. ТУ 4864-003-55613706-02
Теплоотдающие элементы водяного калорифера КСк4:
- - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Агрегаты данного типоразмера
Все четырехрядные типоразмеры
Технические характеристики агрегата АО 2-10 в4
| Производительность по воздуху, м3/час | 10000 |
|---|---|
| Тепловая мощность агрегата, кВт | 136 |
| Установленный водяной калорифер | КСк4 АО2-10 |
| Установленный вентилятор | ВО 6-300-6.3 |
| Двигатель, кВт/об. мин. | 1.1/1500 |
| Диаметр патрубков, Ду мм | 32 |
| Масса отопительного агрегата, кг | 154 |
| Объем комплектуемого калорифера, л | 10.4 |
|---|---|
| Площадь поверхности теплообмена, м2 | 38.7 |
| Количество теплообменных трубок | 70 |
| Расход теплоносителя min, м3/час | 1.5 |
| Расход теплоносителя max, м3/час | 5.9 |
| Гидравлическое сопротивление min, кПа | 2.0 |
| Гидравлическое сопротивление max, кПа | 26.0 |
Таблица расчета и подбора водяного агрегата АО 2-10 в4
Ниже представлены расчетные данные водяного агрегата АО2-10 (на базе четырехрядного водяного калорифера КСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, сопротивлением по воде и расходом теплоносителя, вырабатываемой мощностью.
| Производительность по воздуху, м³/ч | 10400 | |||||||||||
| График теплоносителя, °С | 150/70 | 130/70 | 115/70 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 40 | 45 | 48 | 53 | 38 | 43 | 46 | 51 | 37 | 42 | 44 | 49 |
| Расход теплоносителя, м³/ч | 2,2 | 1,9 | 1,8 | 1,5 | 2,8 | 2,4 | 2,2 | 1,9 | 3,6 | 3,1 | 2,9 | 2,4 |
| Гидравлическое сопротивление, кПа | 4,0 | 3,2 | 2,6 | 2,0 | 6,3 | 4,7 | 4,1 | 2,9 | 10,3 | 7,6 | 6,5 | 4,6 |
| Производительность по теплу, кВт | 199 | 174 | 162 | 138 | 191 | 165 | 153 | 130 | 185 | 159 | 147 | 124 |
| Производительность по воздуху, м³/ч | 10400 | |||||||||||
| График теплоносителя, °С | 105/70 | 95/65 | 90/60 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 36 | 41 | 43 | 48 | 33 | 38 | 40 | 45 | 30 | 35 | 37 | 42 |
| Расход теплоносителя, м³/ч | 4,5 | 3,9 | 3,6 | 3,0 | 4,9 | 4,2 | 3,8 | 3,2 | 4,6 | 3,9 | 3,5 | 2,9 |
| Гидравлическое сопротивление, кПа | 16,0 | 11,9 | 10,0 | 7,1 | 18,7 | 13,5 | 11,3 | 7,7 | 16,3 | 11,5 | 9,6 | 6,3 |
| Производительность по теплу, кВт | 182 | 156 | 144 | 120 | 169 | 144 | 132 | 109 | 158 | 133 | 121 | 99 |
| Производительность по воздуху, м³/ч | 10400 | |||||||||||
| График теплоносителя, °С | 85/60 | 80/55 | 70/50 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 29 | 34 | 36 | 41 | 27 | 32 | 34 | 39 | 24 | 28 | 31 | 36 |
| Расход теплоносителя, м³/ч | 5,5 | 4,6 | 4,2 | 3,4 | 5,1 | 4,2 | 3,8 | 3,0 | 5,9 | 4,7 | 4,2 | 3,3 |
| Гидравлическое сопротивление, кПа | 22,9 | 16,2 | 13,4 | 8,8 | 19,6 | 13,6 | 11,2 | 7,1 | 26,0 | 17,0 | 13,5 | 8,1 |
| Производительность по теплу, кВт | 157 | 132 | 120 | 97 | 146 | 122 | 110 | 87 | 135 | 110 | 98 | 76 |
Табличные данные можно использовать при подборе сопутствующего насосно-смесительного оборудования.
Габаритные размеры водяного агрегата АО 2-10 в4
| Габаритные размеры, мм | ||
|---|---|---|
| L | B | H |
| 985 | 960 | 905 |
