Агрегат АО 2-10 п4

Паровой воздушно-отопительный агрегат АО 2-10 п4

Агрегат АО 2-10 п4

Характеристики: 10000 м3/ч;

141 кВт

103 102 руб. с НДС

Воздушно-отопительный агрегат АО 2-10 п4.
ТУ 4864-003-55613706-02

Теплоотдающие элементы парового калорифера КПСк4:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Агрегаты данного типоразмера

Все четырехрядные типоразмеры

Технические характеристики агрегата АО 2-10 п4

Производительность по воздуху, м3/час10000
Тепловая мощность агрегата, кВт141
Установленный паровой калориферКПСк4 АО2-10
Установленный вентиляторВО 6-300-6.3
Двигатель, кВт/об. мин.1.1/1500
Масса отопительного агрегата, кг154
Емкость комплектуемого калорифера, м30.01038
Площадь поверхности теплообмена, м238.7
Количество теплообменных трубок70
Диаметр патрубков, Ду мм50
Расход теплоносителя min, кг/час190
Расход теплоносителя max, кг/час473

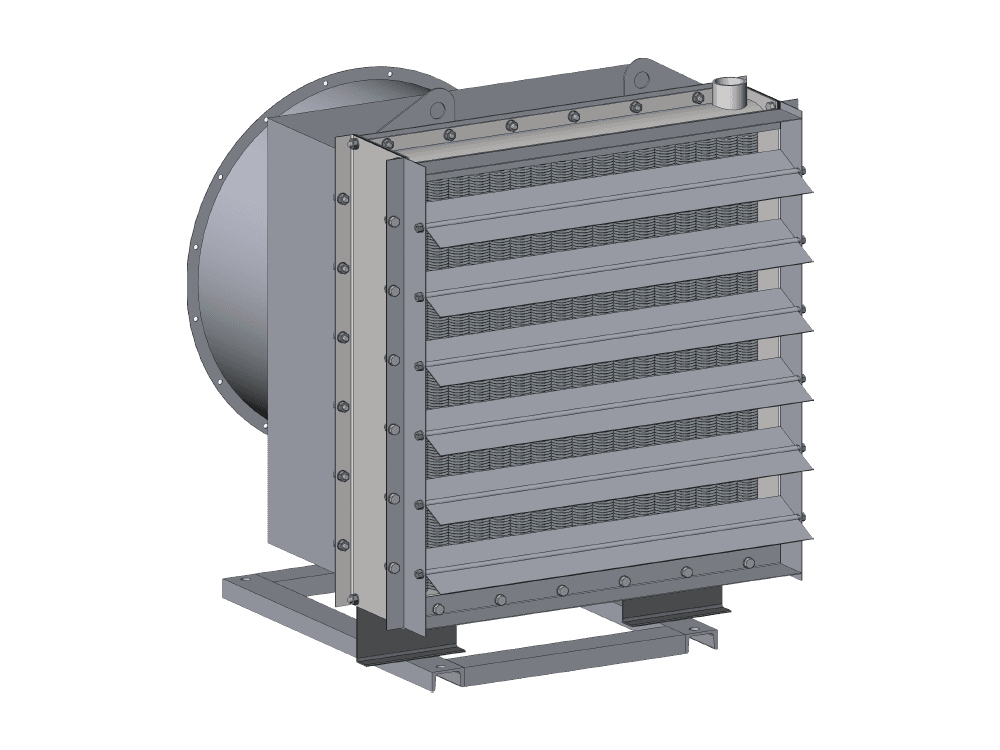

Паровой воздушный агрегат АО 2-10 четырехрядный

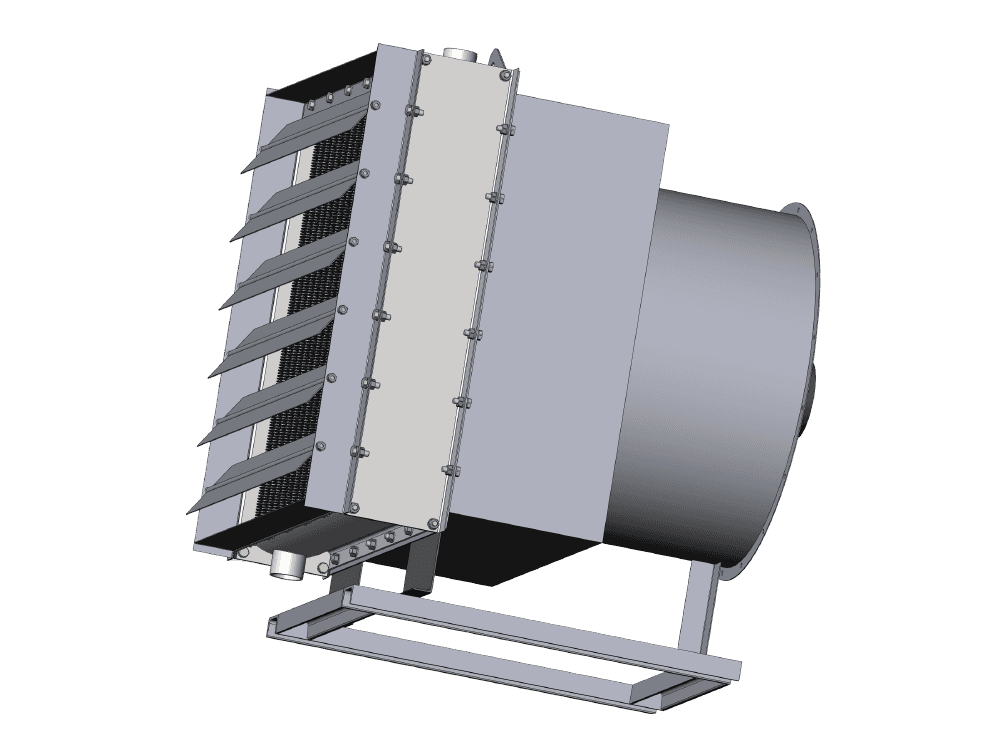

Воздушно-отопительный агрегат АО 2-10 КПСк4 паровой

Таблица расчета и подбора парового агрегата АО 2-10 п4

Ниже представлены расчетные данные парового агрегата АО2-10 (на базе четырехрядного парового калорифера КПСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, вырабатываемой мощностью и расходом пара.

Производительность по воздуху, м³/ч 10400
Давление сухого насыщенного пара, МПа 0,06 0,08 0,1
Температура пара, °С 85,9 93,5 99,6
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 37 43 45 51 41 47 49 55 44 50 52 58
Расход пара агрегатом, кг/ч 269 236 222 190 291 257 243 211 310 276 261 229
Производительность по теплу, кВт 171 150 141 121 184 162 154 133 194 173 164 143
Производительность по воздуху, м³/ч 10400
Давление сухого насыщенного пара, МПа 0,15 0,2 0,25
Температура пара, °С 111,4 120,2 127,4
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 50 56 59 64 55 60 63 69 59 64 67 72
Расход пара агрегатом, кг/ч 346 311 294 263 372 339 322 288 394 361 343 311
Производительность по теплу, кВт 214 192 182 163 227 207 197 176 238 218 208 189
Производительность по воздуху, м³/ч 10400
Давление сухого насыщенного пара, МПа 0,3 0,4 0,5
Температура пара, °С 133,5 143,6 151,8
Температура входящего воздуха, °С -10 0 +5 +20 -10 0 +5 +25 -10 0 +5 +30
Температура выходящего воздуха, °С 62 68 70 78 67 73 76 86 72 77 80 94
Расход пара агрегатом, кг/ч 414 377 362 313 447 410 392 328 473 438 420 334
Производительность по теплу, кВт 249 227 218 188 265 243 233 194 277 257 246 196

Табличные данные можно использовать при подборе сопутствующего пароконденсатного оборудования.

Габаритные размеры парового агрегата АО 2-10 п4

Отопительный агрегат АО 2-10 п4 технические характеристики
Габаритные размеры, мм
LBH
9858301045
