Агрегат АО 2-25 п4

Паровой воздушно-отопительный агрегат АО 2-25 п4

Агрегат АО 2-25 п4

Характеристики: 25000 м3/ч;

318 кВт

165 648 руб. с НДС

Воздушно-отопительный агрегат АО 2-25 п4.
ТУ 4864-003-55613706-02

Теплоотдающие элементы парового калорифера КПСк4:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Агрегаты данного типоразмера

Все четырехрядные типоразмеры

Технические характеристики агрегата АО 2-25 п4

Производительность по воздуху, м3/час25000
Тепловая мощность агрегата, кВт318
Установленный паровой калориферКПСк4 АО2-25
Установленный вентиляторВО 6-300-8
Двигатель, кВт/об. мин.3/1500
Масса отопительного агрегата, кг303
Емкость комплектуемого калорифера, м30.0208
Площадь поверхности теплообмена, м287.7
Количество теплообменных трубок105
Диаметр патрубков, Ду мм65
Расход теплоносителя min, кг/час435
Расход теплоносителя max, кг/час1082

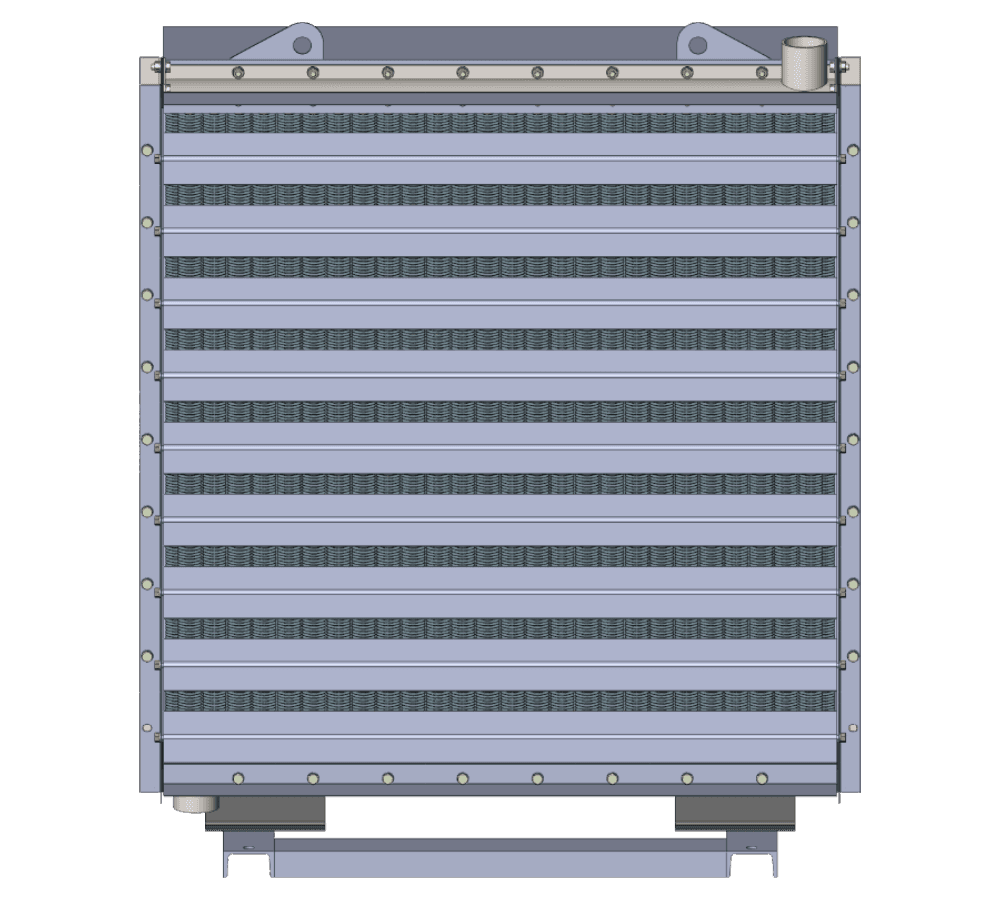

Паровой воздушный агрегат АО 2-25 четырехрядный

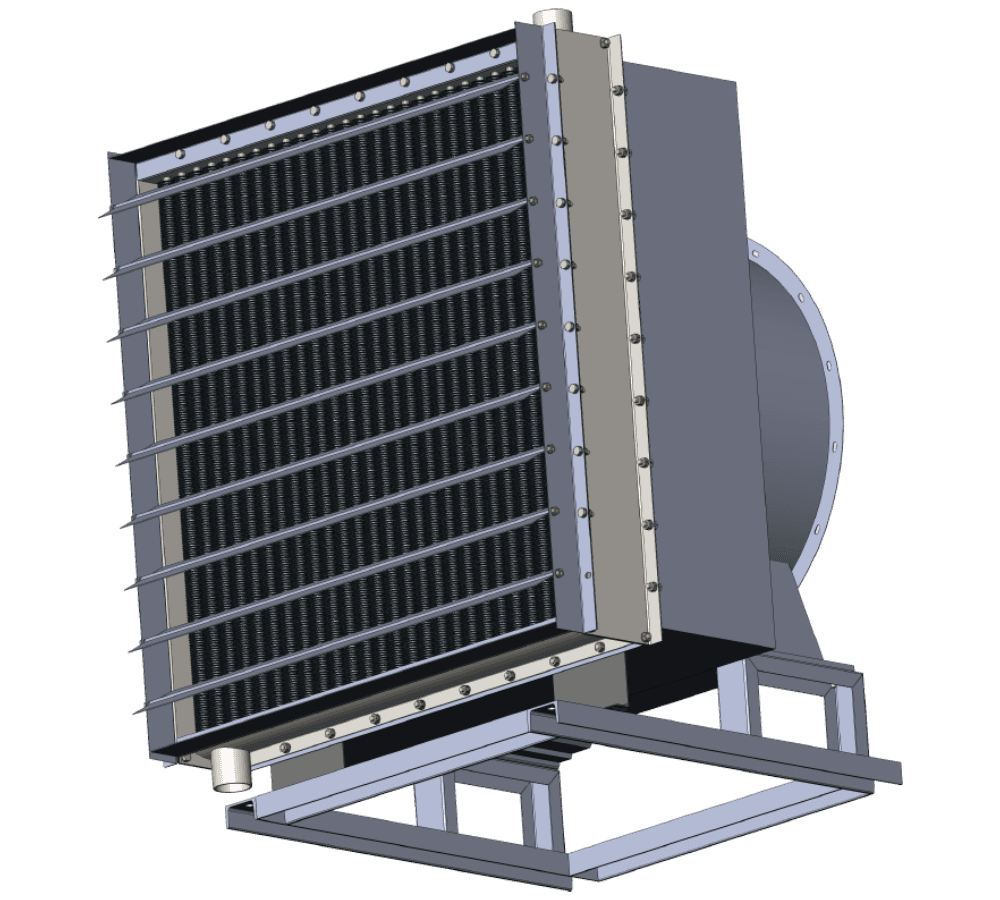

Воздушно-отопительный агрегат АО 2-25 КПСк4 паровой

Таблица расчета и подбора парового агрегата АО 2-25 п4

Ниже представлены расчетные данные парового агрегата АО2-25 (на базе четырехрядного парового калорифера КПСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, вырабатываемой мощностью и расходом пара.

Производительность по воздуху, м³/ч 24000
Давление сухого насыщенного пара, МПа 0,06 0,08 0,1
Температура пара, °С 85,9 93,5 99,6
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 36 42 45 50 40 46 49 54 43 49 52 57
Расход пара агрегатом, кг/ч 614 538 501 435 664 588 550 482 706 629 591 523
Производительность по теплу, кВт 391 343 319 277 419 371 347 305 443 394 371 328
Производительность по воздуху, м³/ч 24000
Давление сухого насыщенного пара, МПа 0,15 0,2 0,25
Температура пара, °С 111,4 120,2 127,4
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 49 55 58 63 54 60 62 68 58 63 66 72
Расход пара агрегатом, кг/ч 788 709 670 600 847 767 734 657 896 822 782 704
Производительность по теплу, кВт 487 438 414 371 518 469 449 402 543 498 474 426
Производительность по воздуху, м³/ч 24000
Давление сухого насыщенного пара, МПа 0,3 0,4 0,5
Температура пара, °С 133,5 143,6 151,8
Температура входящего воздуха, °С -10 0 +5 +20 -10 0 +5 +25 -10 0 +5 +30
Температура выходящего воздуха, °С 61 67 69 77 66 72 75 86 70 76 79 93
Расход пара агрегатом, кг/ч 942 860 826 714 1018 935 894 741 1082 998 956 762
Производительность по теплу, кВт 566 517 496 429 603 554 530 439 634 584 560 446

Табличные данные можно использовать при подборе сопутствующего пароконденсатного оборудования.

Габаритные размеры парового агрегата АО 2-25 п4

Отопительный агрегат АО 2-25 п4 технические характеристики
Габаритные размеры, мм
LBH
107512051430
