Агрегат АО 2-25 п3

Паровой воздушно-отопительный агрегат АО 2-25 п3

Агрегат АО 2-25 п3

Характеристики: 25000 м3/ч;

266 кВт

147 429 руб. с НДС

Воздушно-отопительный агрегат АО 2-25 п3.
ТУ 4864-003-55613706-02

Теплоотдающие элементы парового калорифера КПСк3:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Агрегаты данного типоразмера

Все трехрядные типоразмеры

Технические характеристики агрегата АО 2-25 п3

Производительность по воздуху, м3/час25000
Тепловая мощность агрегата, кВт266
Установленный паровой калориферКПСк3 АО2-25
Установленный вентиляторВО 6-300-8
Двигатель, кВт/об. мин.3/1500
Масса отопительного агрегата, кг269
Емкость комплектуемого калорифера, м30.0157
Площадь поверхности теплообмена, м266.2
Количество теплообменных трубок80
Диаметр патрубков, Ду мм65
Расход теплоносителя min, кг/час359
Расход теплоносителя max, кг/час901

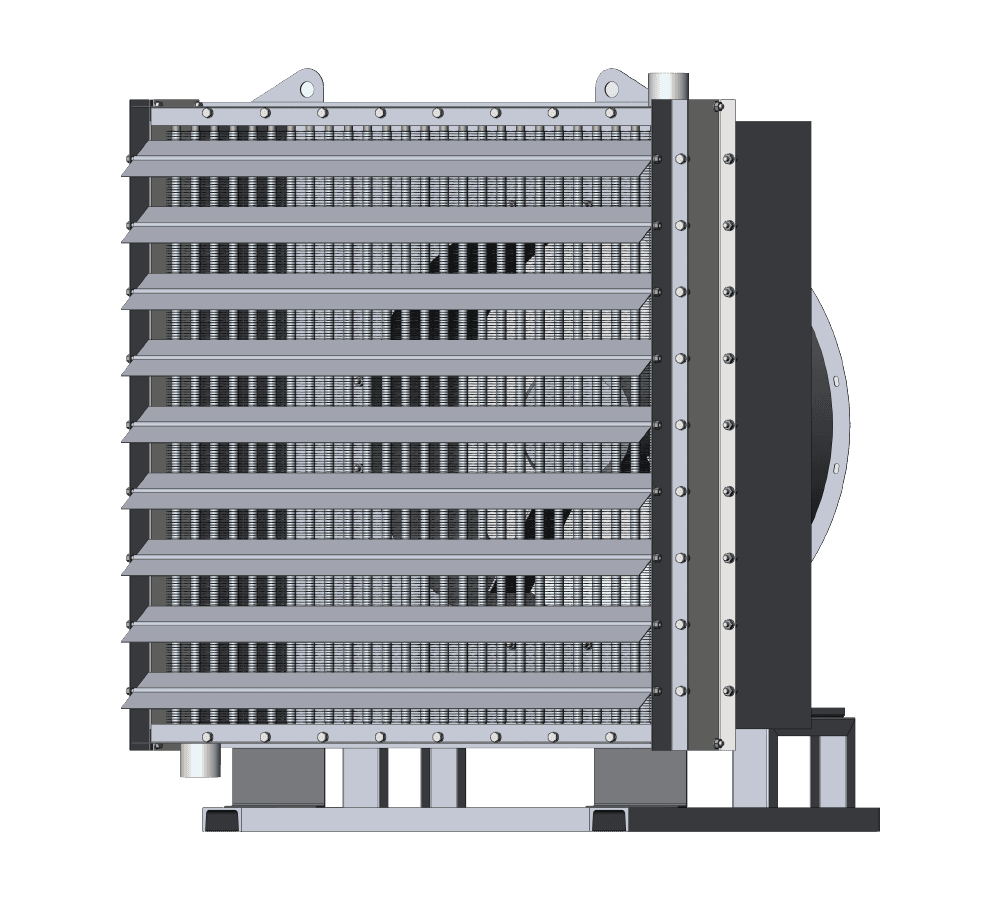

Паровой воздушный агрегат АО 2-25 трехрядный

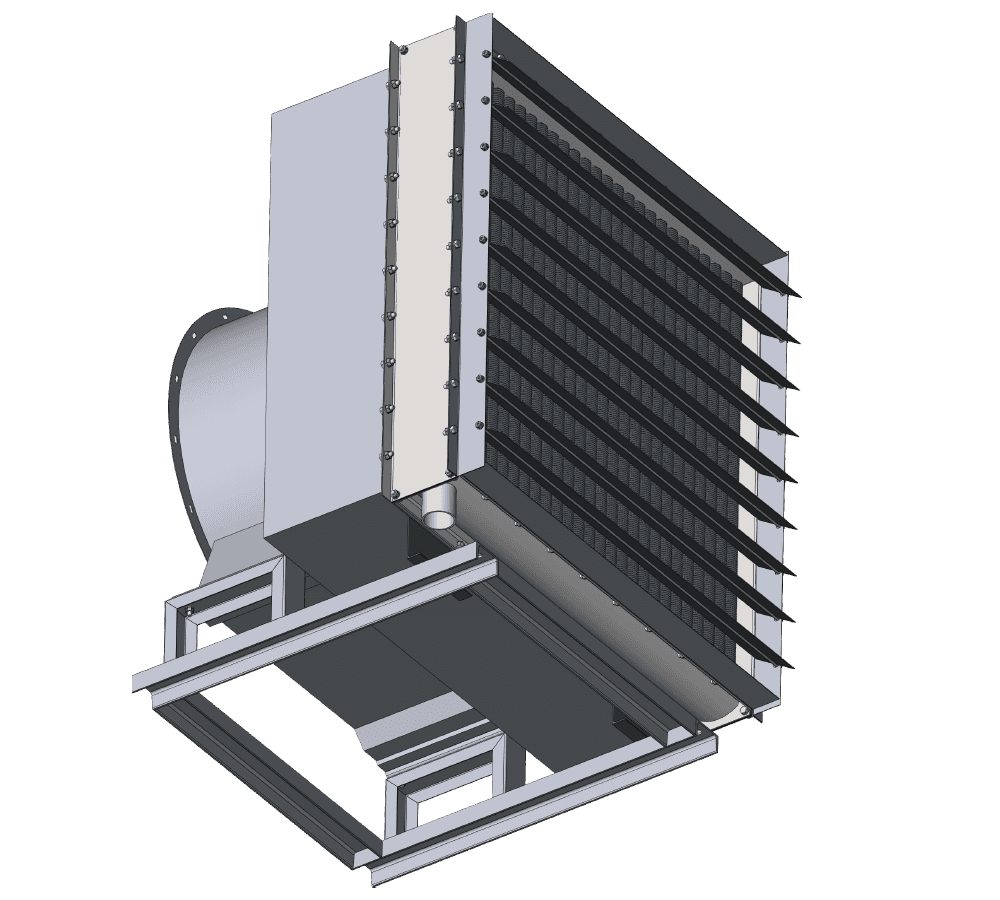

Воздушно-отопительный агрегат АО 2-25 КПСк3 паровой

Таблица расчета и подбора парового агрегата АО 2-25 п3

Ниже представлены расчетные данные парового агрегата АО2-25 (на базе трехрядного парового калорифера КПСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, вырабатываемой мощностью и расходом пара.

Производительность по воздуху, м³/ч 24000
Давление сухого насыщенного пара, МПа 0,06 0,08 0,1
Температура пара, °С 85,9 93,5 99,6
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 28 34 37 44 31 37 41 47 33 40 43 50
Расход пара агрегатом, кг/ч 505 447 419 359 549 490 457 401 586 522 493 432
Производительность по теплу, кВт 322 285 267 229 346 310 289 253 367 328 309 271
Производительность по воздуху, м³/ч 24000
Давление сухого насыщенного пара, МПа 0,15 0,2 0,25
Температура пара, °С 111,4 120,2 127,4
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 38 45 48 55 42 49 52 58 45 52 55 61
Расход пара агрегатом, кг/ч 654 589 560 497 705 639 609 550 749 682 652 592
Производительность по теплу, кВт 405 364 346 308 431 391 373 337 454 413 395 359
Производительность по воздуху, м³/ч 24000
Давление сухого насыщенного пара, МПа 0,3 0,4 0,5
Температура пара, °С 133,5 143,6 151,8
Температура входящего воздуха, °С -10 0 +5 +20 -10 0 +5 +25 -10 0 +5 +30
Температура выходящего воздуха, °С 48 54 58 67 52 59 62 75 56 62 66 82
Расход пара агрегатом, кг/ч 785 722 687 596 850 781 750 623 901 836 799 640
Производительность по теплу, кВт 472 434 413 358 504 463 444 369 527 489 468 375

Табличные данные можно использовать при подборе сопутствующего пароконденсатного оборудования.

Габаритные размеры парового агрегата АО 2-25 п3

Отопительный агрегат АО 2-25 п3 технические характеристики
Габаритные размеры, мм
LBH
107512051430
