Агрегат АО 2-5 п3

Паровой воздушно-отопительный агрегат АО 2-5 п3

Агрегат АО 2-5 п3

Характеристики: 5000 м3/ч;

68 кВт

70 861 руб. с НДС

Воздушно-отопительный агрегат АО 2-5 п3.
ТУ 4864-003-55613706-02

Теплоотдающие элементы парового калорифера КПСк3:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Агрегаты данного типоразмера

Все трехрядные типоразмеры

Технические характеристики агрегата АО 2-5 п3

Производительность по воздуху, м3/час5000
Тепловая мощность агрегата, кВт68
Установленный паровой калориферКПСк3 АО2-5
Установленный вентиляторВО 6-300-5
Двигатель, кВт/об. мин.0.37/1500
Масса отопительного агрегата, кг98
Емкость комплектуемого калорифера, м30.00573
Площадь поверхности теплообмена, м220.3
Количество теплообменных трубок44
Диаметр патрубков, Ду мм50
Расход теплоносителя min, кг/час92
Расход теплоносителя max, кг/час231
Паровой воздушный агрегат АО 2-5 трехрядный
Воздушно-отопительный агрегат АО 2-5 КПСк3 паровой

Таблица расчета и подбора парового агрегата АО 2-5 п3

Ниже представлены расчетные данные парового агрегата АО2-5 (на базе трехрядного парового калорифера КПСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, вырабатываемой мощностью и расходом пара.

Производительность по воздуху, м³/ч 5200
Давление сухого насыщенного пара, МПа 0,06 0,08 0,1
Температура пара, °С 85,9 93,5 99,6
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 36 41 44 50 39 45 48 53 42 48 51 56
Расход пара агрегатом, кг/ч 130 115 107 92 142 126 118 104 151 134 127 112
Производительность по теплу, кВт 83 73 68 59 89 79 74 65 94 84 79 70
Производительность по воздуху, м³/ч 5200
Давление сухого насыщенного пара, МПа 0,15 0,2 0,25
Температура пара, °С 111,4 120,2 127,4
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 48 54 57 63 53 59 61 67 57 62 65 71
Расход пара агрегатом, кг/ч 168 151 143 128 181 164 157 141 191 176 167 151
Производительность по теплу, кВт 104 94 89 79 110 100 96 86 116 106 101 91
Производительность по воздуху, м³/ч 5200
Давление сухого насыщенного пара, МПа 0,3 0,4 0,5
Температура пара, °С 133,5 143,6 151,8
Температура входящего воздуха, °С -10 0 +5 +20 -10 0 +5 +25 -10 0 +5 +30
Температура выходящего воздуха, °С 60 66 68 77 65 71 74 85 69 75 78 92
Расход пара агрегатом, кг/ч 201 184 177 152 217 200 191 159 231 213 205 164
Производительность по теплу, кВт 121 110 106 91 129 118 113 94 135 125 120 96

Табличные данные можно использовать при подборе сопутствующего пароконденсатного оборудования.

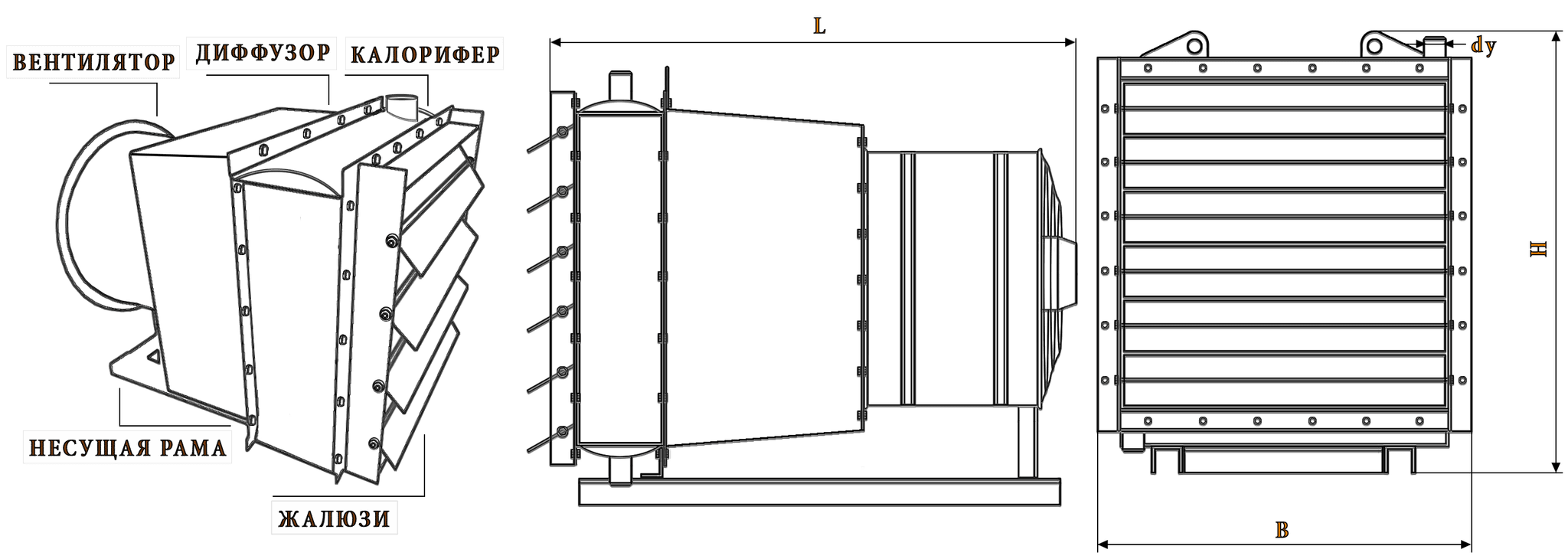

Габаритные размеры парового агрегата АО 2-5 п3

Отопительный агрегат АО 2-5 п3 технические характеристики
Габаритные размеры, мм
LBH
825700915
