Агрегат АО 2-10 п3

Паровой воздушно-отопительный агрегат АО 2-10 п3

Агрегат АО 2-10 п3

Характеристики: 10000 м3/ч;

119 кВт

94 013 руб. с НДС

Воздушно-отопительный агрегат АО 2-10 п3.
ТУ 4864-003-55613706-02

Теплоотдающие элементы парового калорифера КПСк3:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Агрегаты данного типоразмера

Все трехрядные типоразмеры

Технические характеристики агрегата АО 2-10 п3

Производительность по воздуху, м3/час10000
Тепловая мощность агрегата, кВт119
Установленный паровой калориферКПСк3 АО2-10
Установленный вентиляторВО 6-300-6.3
Двигатель, кВт/об. мин.1.1/1500
Масса отопительного агрегата, кг139
Емкость комплектуемого калорифера, м30.00778
Площадь поверхности теплообмена, м229.3
Количество теплообменных трубок53
Диаметр патрубков, Ду мм50
Расход теплоносителя min, кг/час160
Расход теплоносителя max, кг/час401

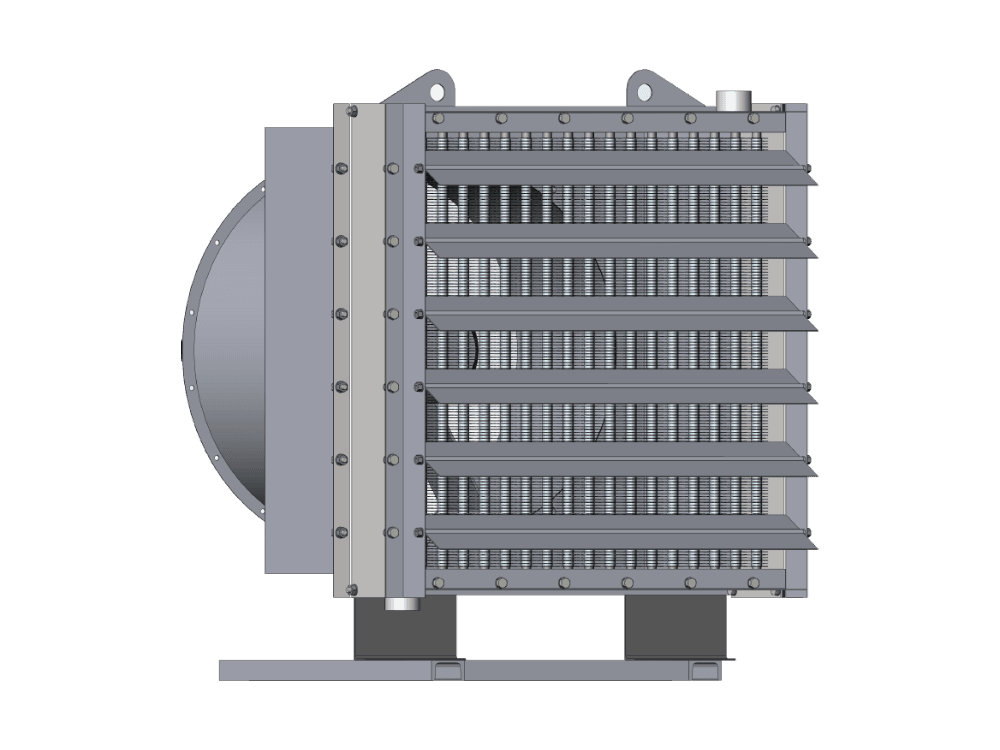

Паровой воздушный агрегат АО 2-10 трехрядный

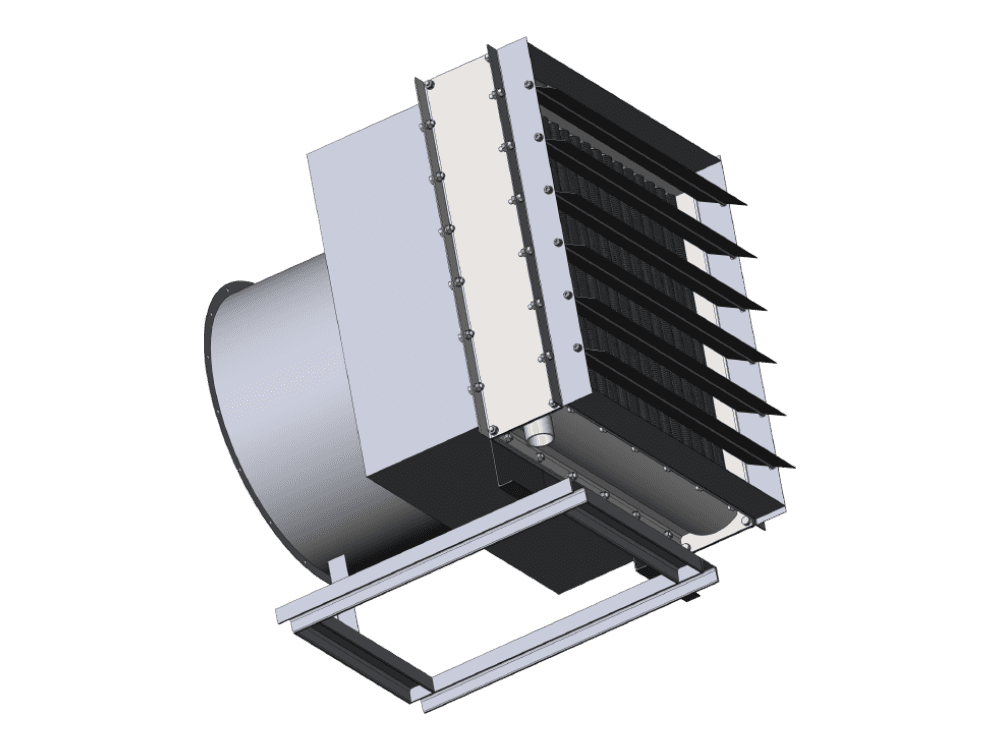

Воздушно-отопительный агрегат АО 2-10 КПСк3 паровой

Таблица расчета и подбора парового агрегата АО 2-10 п3

Ниже представлены расчетные данные парового агрегата АО2-10 (на базе трехрядного парового калорифера КПСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, вырабатываемой мощностью и расходом пара.

Производительность по воздуху, м³/ч 10400
Давление сухого насыщенного пара, МПа 0,06 0,08 0,1
Температура пара, °С 85,9 93,5 99,6
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 29 35 38 45 32 39 42 48 35 41 44 51
Расход пара агрегатом, кг/ч 225 199 187 160 245 217 204 178 260 233 220 193
Производительность по теплу, кВт 143 127 119 102 155 137 129 113 163 146 138 121
Производительность по воздуху, м³/ч 10400
Давление сухого насыщенного пара, МПа 0,15 0,2 0,25
Температура пара, °С 111,4 120,2 127,4
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 40 46 49 56 44 50 53 60 47 53 57 63
Расход пара агрегатом, кг/ч 290 263 250 222 313 286 272 244 333 305 289 262
Производительность по теплу, кВт 179 163 154 137 191 175 166 149 202 185 175 159
Производительность по воздуху, м³/ч 10400
Давление сухого насыщенного пара, МПа 0,3 0,4 0,5
Температура пара, °С 133,5 143,6 151,8
Температура входящего воздуха, °С -10 0 +5 +20 -10 0 +5 +25 -10 0 +5 +30
Температура выходящего воздуха, °С 49 56 59 69 54 60 64 76 58 64 67 83
Расход пара агрегатом, кг/ч 351 321 307 264 378 349 333 278 401 372 357 286
Производительность по теплу, кВт 211 193 184 159 224 207 197 165 235 218 209 167

Табличные данные можно использовать при подборе сопутствующего пароконденсатного оборудования.

Габаритные размеры парового агрегата АО 2-10 п3

Отопительный агрегат АО 2-10 п3 технические характеристики
Габаритные размеры, мм
LBH
9858301045
