Паровой воздушно-отопительный агрегат АО 2-4 п3

Агрегат АО 2-4 п3

Характеристики: 4000 м3/ч;

49 кВт

59 763 руб. с НДС

Воздушно-отопительный агрегат АО 2-4 п3.
ТУ 4864-003-55613706-02

Теплоотдающие элементы парового калорифера КПСк3:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Агрегаты данного типоразмера

Все трехрядные типоразмеры

Технические характеристики агрегата АО 2-4 п3

Производительность по воздуху, м3/час4000
Тепловая мощность агрегата, кВт49
Установленный паровой калориферКПСк3 АО2-4
Установленный вентиляторВО 6-300-4
Двигатель, кВт/об. мин.0.25/1500
Масса отопительного агрегата, кг83
Емкость комплектуемого калорифера, м30.00454
Площадь поверхности теплообмена, м215.2
Количество теплообменных трубок38
Диаметр патрубков, Ду мм50
Расход теплоносителя min, кг/час64
Расход теплоносителя max, кг/час160

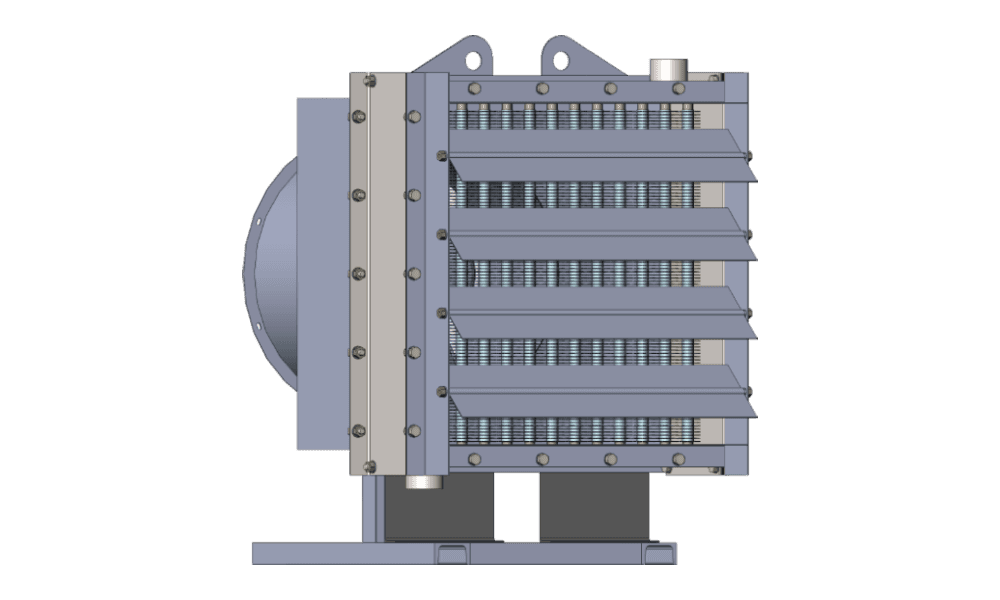

Паровой воздушный агрегат АО 2-4 трехрядный

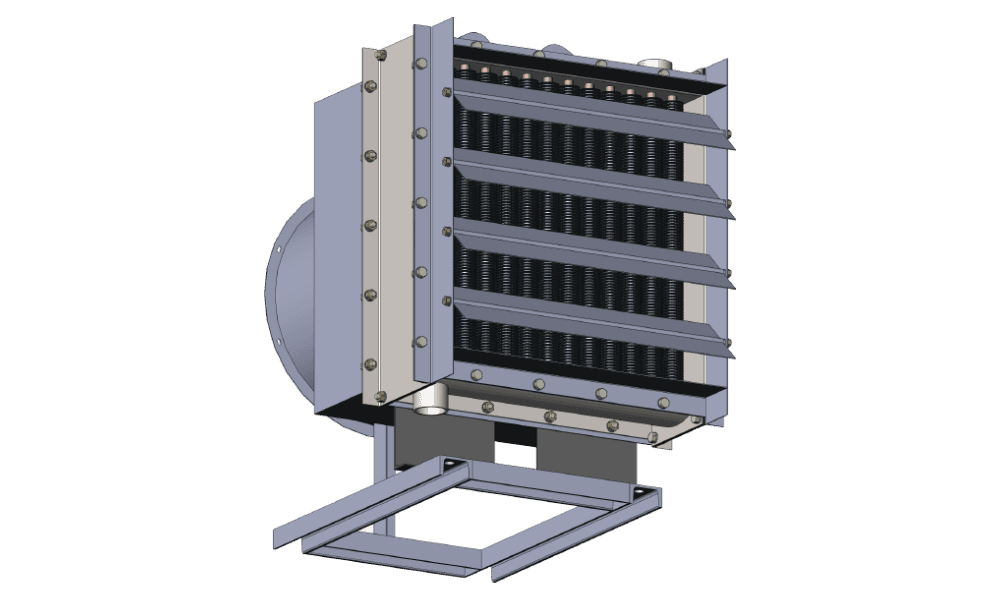

Воздушно-отопительный агрегат АО 2-4 КПСк3 паровой

Таблица расчета и подбора парового агрегата АО 2-4 п3

Ниже представлены расчетные данные парового агрегата АО2-4 (на базе трехрядного парового калорифера КПСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, вырабатываемой мощностью и расходом пара.

Производительность по воздуху, м³/ч 3400
Давление сухого насыщенного пара, МПа 0,06 0,08 0,1
Температура пара, °С 85,9 93,5 99,6
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 39 44 47 52 43 48 51 56 46 51 54 59
Расход пара агрегатом, кг/ч 90 80 74 64 97 87 81 71 104 93 88 77
Производительность по теплу, кВт 57 51 47 41 62 55 51 45 65 59 55 49
Производительность по воздуху, м³/ч 3400
Давление сухого насыщенного пара, МПа 0,15 0,2 0,25
Температура пара, °С 111,4 120,2 127,4
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 52 58 60 66 57 63 65 70 61 66 69 74
Расход пара агрегатом, кг/ч 116 105 100 88 125 113 108 98 133 122 116 105
Производительность по теплу, кВт 72 65 62 55 77 69 66 60 80 74 70 64
Производительность по воздуху, м³/ч 3400
Давление сухого насыщенного пара, МПа 0,3 0,4 0,5
Температура пара, °С 133,5 143,6 151,8
Температура входящего воздуха, °С -10 0 +5 +20 -10 0 +5 +25 -10 0 +5 +30
Температура выходящего воздуха, °С 64 70 73 80 70 75 78 89 74 80 83 96
Расход пара агрегатом, кг/ч 140 127 121 106 150 139 133 110 160 147 141 113
Производительность по теплу, кВт 84 77 73 64 89 82 79 65 94 86 83 66

Табличные данные можно использовать при подборе сопутствующего пароконденсатного оборудования.

Габаритные размеры парового агрегата АО 2-4 п3

Отопительный агрегат АО 2-4 п3 технические характеристики
Габаритные размеры, мм
LBH
800620835
