Агрегат АО 2-6.3 п3

Паровой воздушно-отопительный агрегат АО 2-6.3 п3

Агрегат АО 2-6.3 п3

Характеристики: 6300 м3/ч;

83 кВт

87 183 руб. с НДС

Воздушно-отопительный агрегат АО 2-6.3 п3.
ТУ 4864-003-55613706-02

Теплоотдающие элементы парового калорифера КПСк3:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Агрегаты данного типоразмера

Все трехрядные типоразмеры

Технические характеристики агрегата АО 2-6.3 п3

Производительность по воздуху, м3/час6300
Тепловая мощность агрегата, кВт83
Установленный паровой калориферКПСк3 АО2-6.3
Установленный вентиляторВО 6-300-6.3
Двигатель, кВт/об. мин.0.37/1000
Масса отопительного агрегата, кг128
Емкость комплектуемого калорифера, м30.00706
Площадь поверхности теплообмена, м226.1
Количество теплообменных трубок50
Диаметр патрубков, Ду мм50
Расход теплоносителя min, кг/час119
Расход теплоносителя max, кг/час295

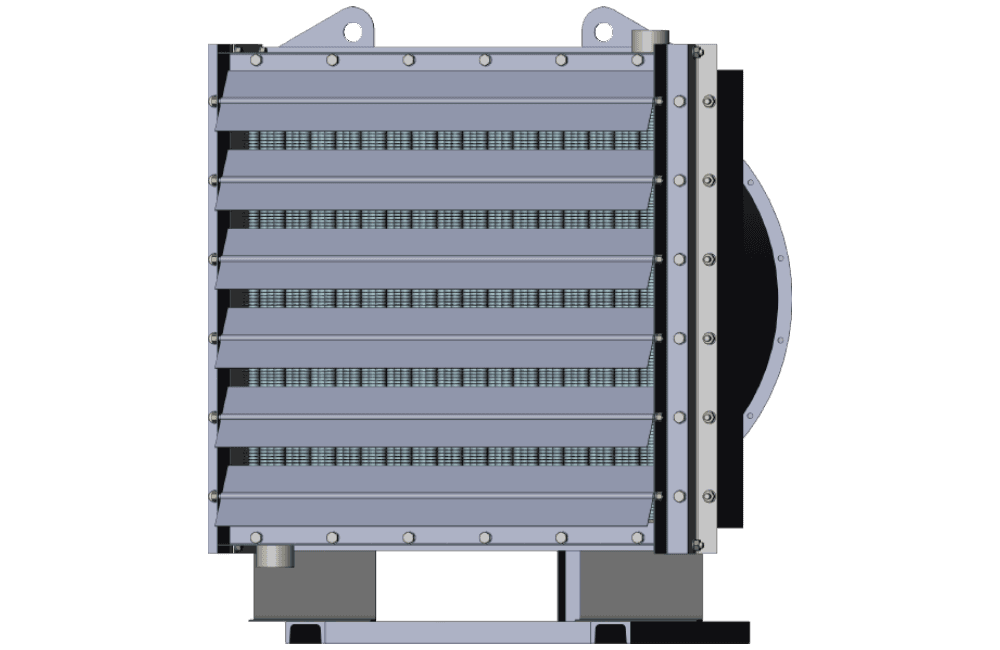

Паровой воздушный агрегат АО 2-6.3 трехрядный

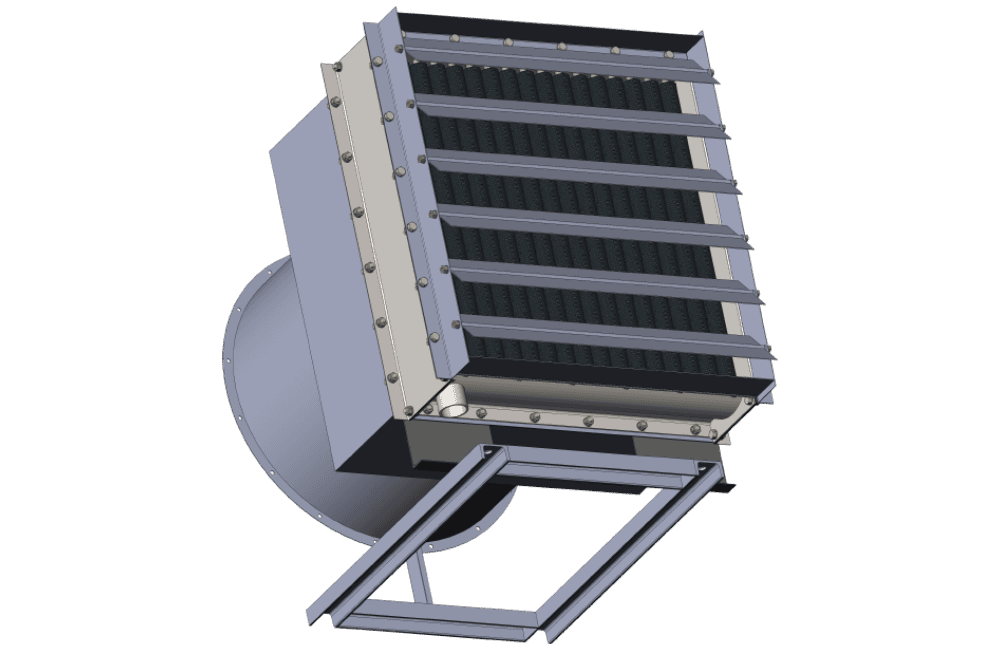

Воздушно-отопительный агрегат АО 2-6.3 КПСк3 паровой

Таблица расчета и подбора парового агрегата АО 2-6.3 п3

Ниже представлены расчетные данные парового агрегата АО2-6.3 (на базе трехрядного парового калорифера КПСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, вырабатываемой мощностью и расходом пара.

Производительность по воздуху, м³/ч 6700
Давление сухого насыщенного пара, МПа 0,06 0,08 0,1
Температура пара, °С 85,9 93,5 99,6
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 35 41 44 49 39 45 48 53 42 48 51 56
Расход пара агрегатом, кг/ч 167 147 137 119 181 161 151 132 192 172 162 143
Производительность по теплу, кВт 107 94 87 76 114 101 95 84 121 108 101 90
Производительность по воздуху, м³/ч 6700
Давление сухого насыщенного пара, МПа 0,15 0,2 0,25
Температура пара, °С 111,4 120,2 127,4
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 48 54 57 62 52 58 61 67 56 62 65 70
Расход пара агрегатом, кг/ч 215 194 183 165 232 211 201 180 246 224 214 195
Производительность по теплу, кВт 133 120 113 102 142 129 123 110 149 136 130 118
Производительность по воздуху, м³/ч 6700
Давление сухого насыщенного пара, МПа 0,3 0,4 0,5
Температура пара, °С 133,5 143,6 151,8
Температура входящего воздуха, °С -10 0 +5 +20 -10 0 +5 +25 -10 0 +5 +30
Температура выходящего воздуха, °С 59 65 68 76 64 70 73 85 69 75 77 92
Расход пара агрегатом, кг/ч 258 237 226 196 279 257 246 204 295 273 263 210
Производительность по теплу, кВт 155 142 136 118 165 152 146 121 173 160 154 123

Табличные данные можно использовать при подборе сопутствующего пароконденсатного оборудования.

Габаритные размеры парового агрегата АО 2-6.3 п3

Отопительный агрегат АО 2-6.3 п3 технические характеристики
Габаритные размеры, мм
LBH
9857851000
