Агрегат АО 2-6.3 п4

Паровой воздушно-отопительный агрегат АО 2-6.3 п4

Агрегат АО 2-6.3 п4

Характеристики: 6300 м3/ч;

99 кВт

95 395 руб. с НДС

Воздушно-отопительный агрегат АО 2-6.3 п4.
ТУ 4864-003-55613706-02

Теплоотдающие элементы парового калорифера КПСк4:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Агрегаты данного типоразмера

Все четырехрядные типоразмеры

Технические характеристики агрегата АО 2-6.3 п4

Производительность по воздуху, м3/час6300
Тепловая мощность агрегата, кВт99
Установленный паровой калориферКПСк4 АО2-6.3
Установленный вентиляторВО 6-300-6.3
Двигатель, кВт/об. мин.0.37/1000
Масса отопительного агрегата, кг142
Емкость комплектуемого калорифера, м30.00942
Площадь поверхности теплообмена, м234.4
Количество теплообменных трубок66
Диаметр патрубков, Ду мм50
Расход теплоносителя min, кг/час137
Расход теплоносителя max, кг/час338

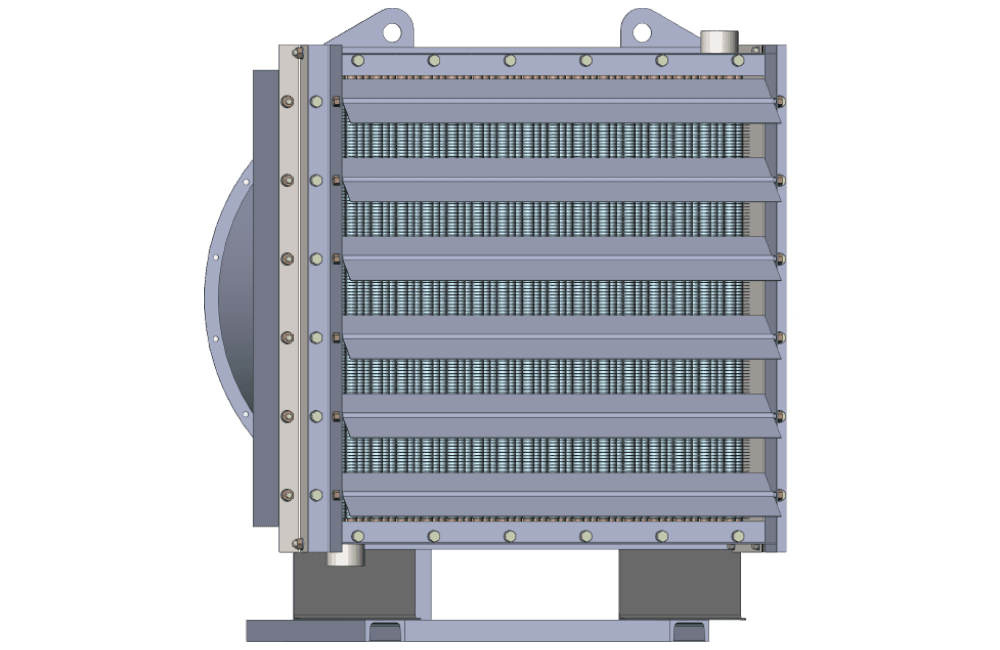

Паровой воздушный агрегат АО 2-6.3 четырехрядный

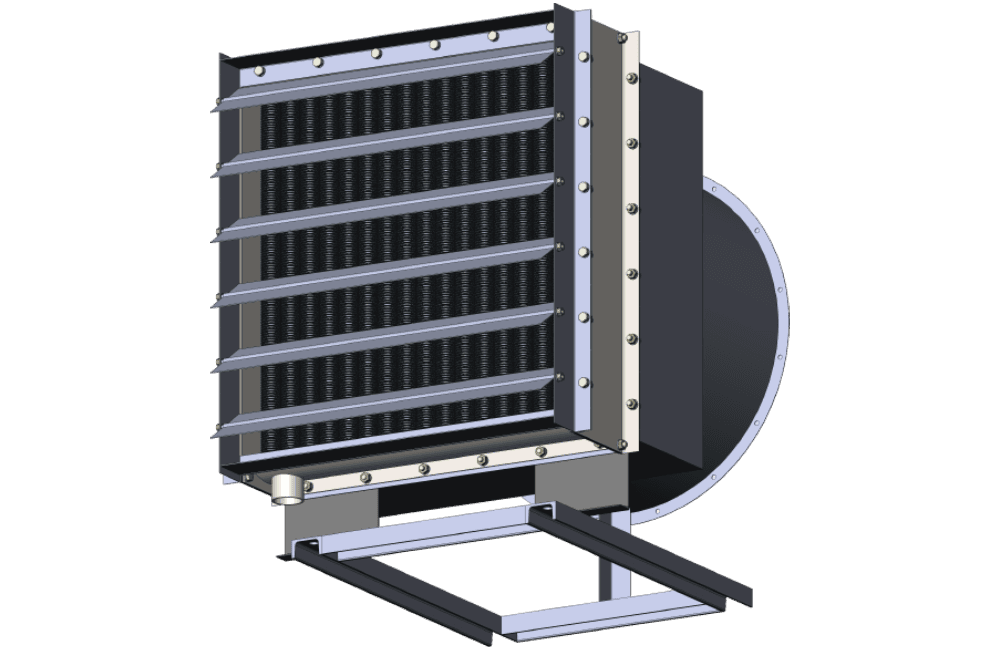

Воздушно-отопительный агрегат АО 2-6.3 КПСк4 паровой

Таблица расчета и подбора парового агрегата АО 2-6.3 п4

Ниже представлены расчетные данные парового агрегата АО2-6.3 (на базе четырехрядного парового калорифера КПСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, вырабатываемой мощностью и расходом пара.

Производительность по воздуху, м³/ч 6700
Давление сухого насыщенного пара, МПа 0,06 0,08 0,1
Температура пара, °С 85,9 93,5 99,6
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 43 48 50 55 48 52 55 59 51 56 58 63
Расход пара агрегатом, кг/ч 193 170 159 137 208 186 174 153 222 198 187 164
Производительность по теплу, кВт 123 108 102 87 131 118 110 97 139 124 117 103
Производительность по воздуху, м³/ч 6700
Давление сухого насыщенного пара, МПа 0,15 0,2 0,25
Температура пара, °С 111,4 120,2 127,4
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 58 63 65 70 63 68 70 75 67 72 75 80
Расход пара агрегатом, кг/ч 247 223 212 188 266 242 231 207 283 258 245 221
Производительность по теплу, кВт 153 138 131 117 163 148 141 127 171 156 148 134
Производительность по воздуху, м³/ч 6700
Давление сухого насыщенного пара, МПа 0,3 0,4 0,5
Температура пара, °С 133,5 143,6 151,8
Температура входящего воздуха, °С -10 0 +5 +20 -10 0 +5 +25 -10 0 +5 +30
Температура выходящего воздуха, °С 71 76 78 86 77 82 84 94 82 87 89 101
Расход пара агрегатом, кг/ч 296 271 259 222 319 293 282 233 338 312 300 240
Производительность по теплу, кВт 178 163 156 134 189 174 167 138 198 183 176 141

Табличные данные можно использовать при подборе сопутствующего пароконденсатного оборудования.

Габаритные размеры парового агрегата АО 2-6.3 п4

Отопительный агрегат АО 2-6.3 п4 технические характеристики
Габаритные размеры, мм
LBH
9857851000
