Агрегат АО 2-6.3 в3
Агрегат АО 2-6.3 в3
Характеристики: 6300 м3/ч;
82 кВт
87 183 руб. с НДС

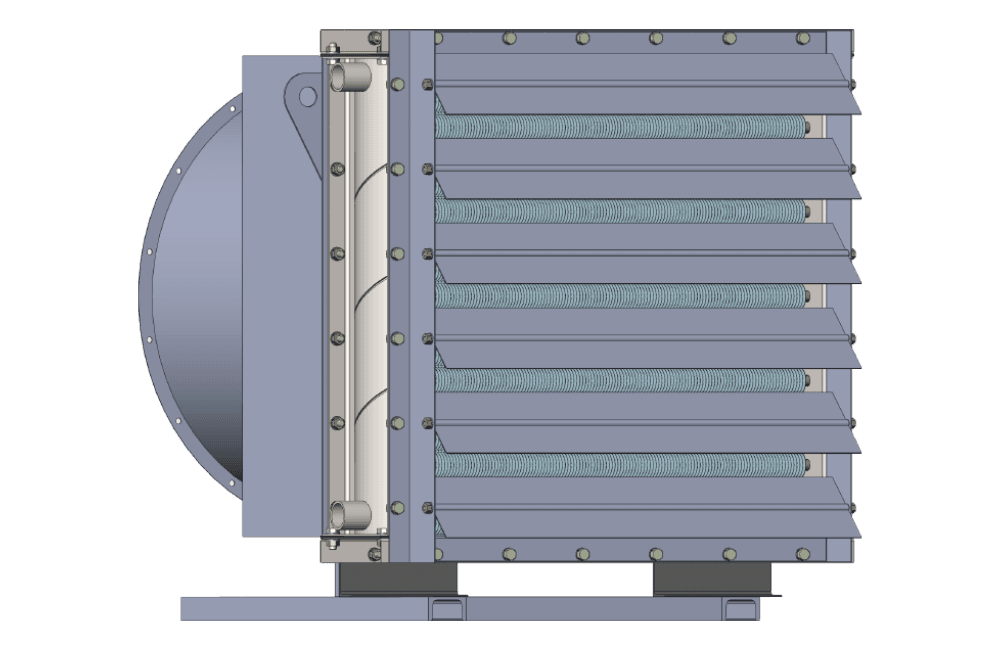

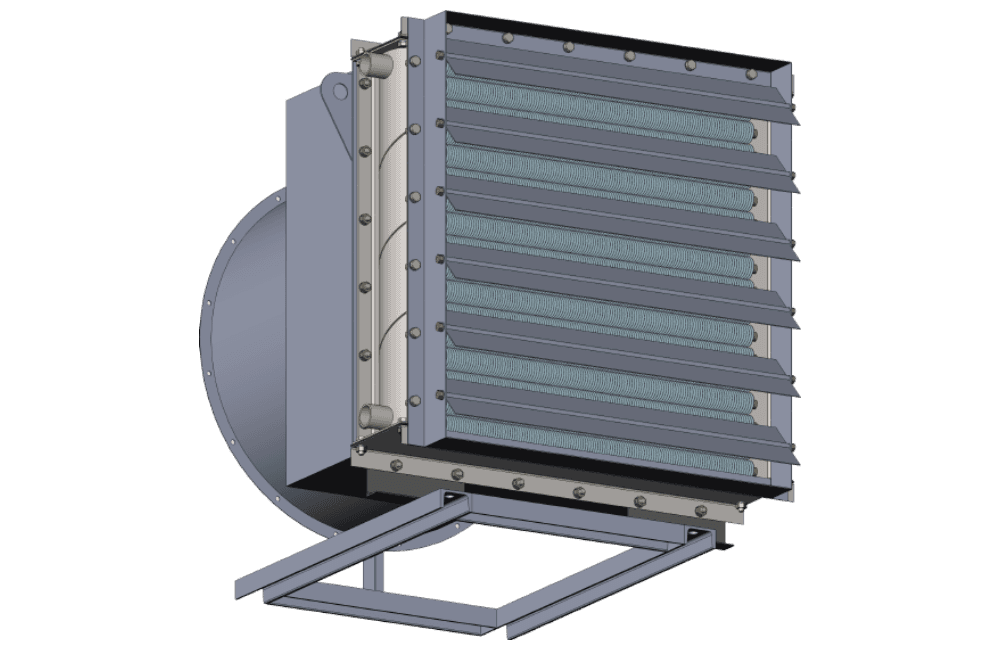

Воздушно-отопительный агрегат АО 2-6.3 в3. ТУ 4864-003-55613706-02
Теплоотдающие элементы водяного калорифера КСк3:
- - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Агрегаты данного типоразмера
Все трехрядные типоразмеры
Технические характеристики агрегата АО 2-6.3 в3
| Производительность по воздуху, м3/час | 6300 |
|---|---|
| Тепловая мощность агрегата, кВт | 81 |
| Установленный водяной калорифер | КСк3 АО2-6.3 |
| Установленный вентилятор | ВО 6-300-6.3 |
| Двигатель, кВт/об. мин. | 0.37/1000 |
| Диаметр патрубков, Ду мм | 32 |
| Масса отопительного агрегата, кг | 128 |
| Объем комплектуемого калорифера, л | 7.1 |
|---|---|
| Площадь поверхности теплообмена, м2 | 26.1 |
| Количество теплообменных трубок | 50 |
| Расход теплоносителя min, м3/час | 0.9 |
| Расход теплоносителя max, м3/час | 3.8 |
| Гидравлическое сопротивление min, кПа | 1.3 |
| Гидравлическое сопротивление max, кПа | 19.5 |
Таблица расчета и подбора водяного агрегата АО 2-6.3 в3
Ниже представлены расчетные данные водяного агрегата АО2-6.3 (на базе трехрядного водяного калорифера КСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, сопротивлением по воде и расходом теплоносителя, вырабатываемой мощностью.
| Производительность по воздуху, м³/ч | 6700 | |||||||||||
| График теплоносителя, °С | 150/70 | 130/70 | 115/70 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 36 | 42 | 45 | 50 | 34 | 40 | 43 | 48 | 33 | 39 | 41 | 47 |
| Расход теплоносителя, м³/ч | 1,3 | 1,2 | 1,1 | 0,9 | 1,7 | 1,5 | 1,4 | 1,2 | 2,2 | 1,9 | 1,7 | 1,5 |
| Гидравлическое сопротивление, кПа | 2,6 | 2,0 | 1,7 | 1,3 | 4,0 | 3,1 | 2,6 | 1,8 | 6,5 | 4,8 | 4,2 | 3,0 |
| Производительность по теплу, кВт | 119 | 104 | 96 | 82 | 114 | 99 | 91 | 78 | 111 | 95 | 88 | 74 |
| Производительность по воздуху, м³/ч | 6700 | |||||||||||
| График теплоносителя, °С | 105/70 | 95/70 | 90/65 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 32 | 38 | 40 | 46 | 31 | 37 | 40 | 45 | 30 | 35 | 37 | 42 |
| Расход теплоносителя, м³/ч | 2,7 | 2,3 | 2,2 | 1,8 | 3,8 | 3,2 | 3,0 | 2,5 | 3,5 | 3,0 | 2,7 | 2,3 |
| Гидравлическое сопротивление, кПа | 10,2 | 7,6 | 6,4 | 4,5 | 19,5 | 14,3 | 12,1 | 8,4 | 17,1 | 12,3 | 10,2 | 6,8 |
| Производительность по теплу, кВт | 109 | 94 | 86 | 72 | 108 | 92 | 85 | 70 | 101 | 86 | 78 | 64 |
| Производительность по воздуху, м³/ч | 6700 | |||||||||||
| График теплоносителя, °С | 85/60 | 80/55 | 70/50 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 27 | 32 | 35 | 40 | 24 | 29 | 32 | 37 | 21 | 27 | 29 | 34 |
| Расход теплоносителя, м³/ч | 3,3 | 2,8 | 2,5 | 2,0 | 3,1 | 2,6 | 2,3 | 1,8 | 3,5 | 2,9 | 2,6 | 2,0 |
| Гидравлическое сопротивление, кПа | 14,8 | 10,5 | 8,5 | 5,6 | 12,6 | 8,7 | 7,1 | 4,5 | 16,4 | 11,0 | 8,8 | 5,3 |
| Производительность по теплу, кВт | 95 | 79 | 72 | 58 | 88 | 73 | 66 | 52 | 81 | 66 | 59 | 45 |
Табличные данные можно использовать при подборе сопутствующего насосно-смесительного оборудования.
Габаритные размеры водяного агрегата АО 2-6.3 в3
| Габаритные размеры, мм | ||
|---|---|---|
| L | B | H |
| 985 | 920 | 865 |
