Агрегат АО 2-10 в3
Агрегат АО 2-10 в3
Характеристики: 10000 м3/ч;
115 кВт
94 013 руб. с НДС

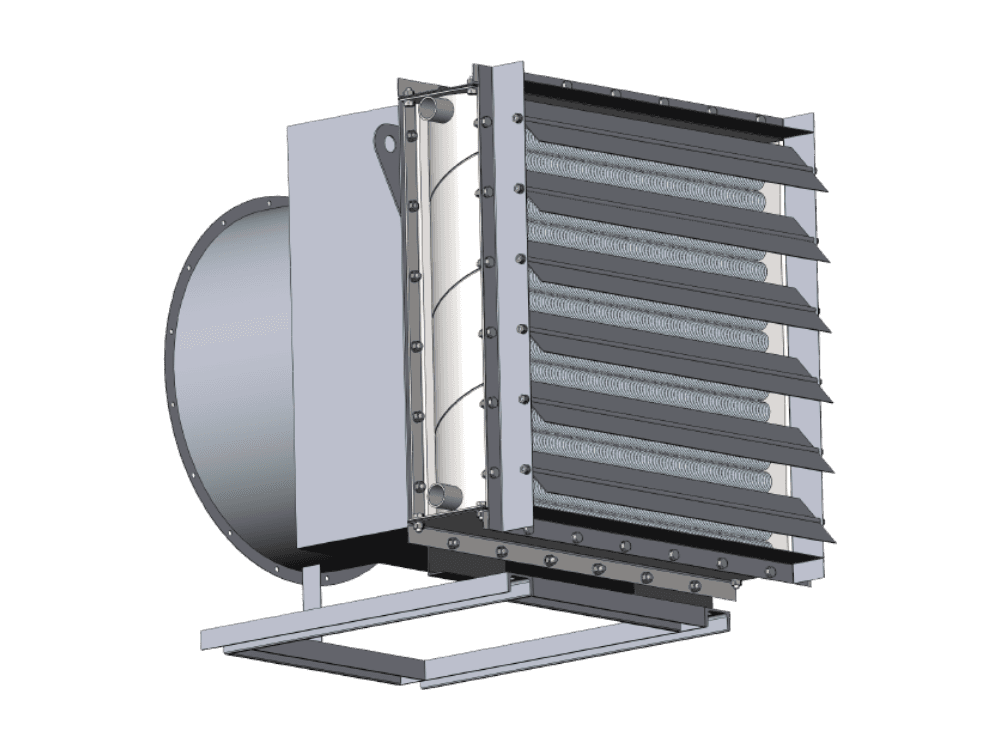

Воздушно-отопительный агрегат АО 2-10 в3. ТУ 4864-003-55613706-02
Теплоотдающие элементы водяного калорифера КСк3:
- - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Агрегаты данного типоразмера
Все трехрядные типоразмеры
Технические характеристики агрегата АО 2-10 в3
| Производительность по воздуху, м3/час | 10000 |
|---|---|
| Тепловая мощность агрегата, кВт | 113 |
| Установленный водяной калорифер | КСк3 АО2-10 |
| Установленный вентилятор | ВО 6-300-6.3 |
| Двигатель, кВт/об. мин. | 1.1/1500 |
| Диаметр патрубков, Ду мм | 32 |
| Масса отопительного агрегата, кг | 139 |
| Объем комплектуемого калорифера, л | 7.8 |
|---|---|
| Площадь поверхности теплообмена, м2 | 29.3 |
| Количество теплообменных трубок | 53 |
| Расход теплоносителя min, м3/час | 1.3 |
| Расход теплоносителя max, м3/час | 4.5 |
| Гидравлическое сопротивление min, кПа | 2.4 |
| Гидравлическое сопротивление max, кПа | 26.8 |
Таблица расчета и подбора водяного агрегата АО 2-10 в3
Ниже представлены расчетные данные водяного агрегата АО2-10 (на базе трехрядного водяного калорифера КСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, сопротивлением по воде и расходом теплоносителя, вырабатываемой мощностью.
| Производительность по воздуху, м³/ч | 10400 | |||||||||||
| График теплоносителя, °С | 150/70 | 130/70 | 115/70 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 32 | 38 | 41 | 47 | 30 | 36 | 39 | 45 | 29 | 35 | 38 | 43 |
| Расход теплоносителя, м³/ч | 1,8 | 1,6 | 1,5 | 1,3 | 2,3 | 2,0 | 1,9 | 1,6 | 3,0 | 2,6 | 2,4 | 2,0 |
| Гидравлическое сопротивление, кПа | 4,7 | 3,7 | 3,2 | 2,4 | 7,4 | 5,6 | 4,8 | 3,4 | 12,2 | 9,0 | 7,8 | 5,5 |
| Производительность по теплу, кВт | 166 | 145 | 135 | 115 | 159 | 138 | 128 | 109 | 155 | 133 | 123 | 104 |
| Производительность по воздуху, м³/ч | 10400 | |||||||||||
| График теплоносителя, °С | 105/70 | 95/65 | 90/60 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 28 | 34 | 37 | 43 | 26 | 34 | 37 | 42 | 23 | 29 | 32 | 38 |
| Расход теплоносителя, м³/ч | 3,8 | 3,3 | 3,0 | 2,5 | 4,1 | 4,5 | 4,1 | 3,4 | 3,9 | 3,3 | 3,0 | 2,4 |
| Гидравлическое сопротивление, кПа | 19,2 | 14,2 | 12,0 | 8,5 | 22,4 | 26,8 | 22,5 | 15,6 | 19,5 | 13,8 | 11,4 | 7,5 |
| Производительность по теплу, кВт | 152 | 131 | 121 | 101 | 142 | 129 | 119 | 99 | 133 | 112 | 102 | 83 |
| Производительность по воздуху, м³/ч | 10400 | |||||||||||
| График теплоносителя, °С | 85/55 | 80/55 | 70/45 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 21 | 27 | 30 | 35 | 20 | 26 | 29 | 35 | 16 | 22 | 25 | 30 |
| Расход теплоносителя, м³/ч | 3,6 | 3,0 | 2,7 | 2,2 | 4,3 | 3,6 | 3,2 | 2,6 | 3,6 | 2,9 | 2,6 | 2,0 |
| Гидравлическое сопротивление, кПа | 16,7 | 11,6 | 9,5 | 6,0 | 23,6 | 16,4 | 13,3 | 8,3 | 16,9 | 11,0 | 8,5 | 4,9 |
| Производительность по теплу, кВт | 124 | 103 | 93 | 74 | 123 | 102 | 92 | 73 | 105 | 84 | 75 | 56 |
Табличные данные можно использовать при подборе сопутствующего насосно-смесительного оборудования.

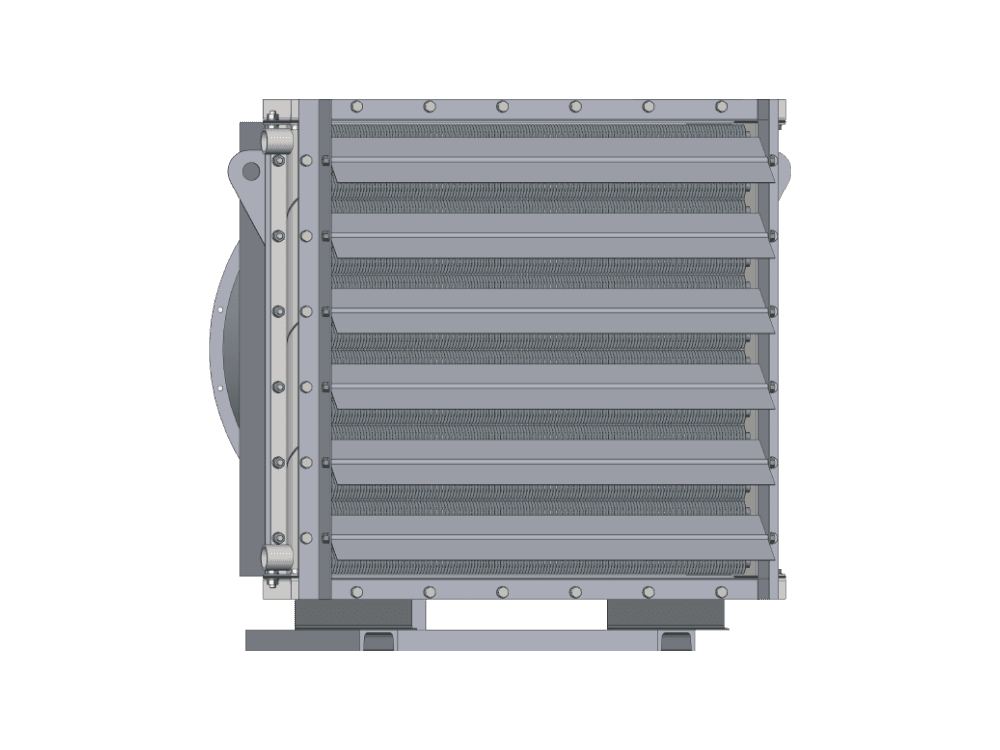

Габаритные размеры водяного агрегата АО 2-10 в3
| Габаритные размеры, мм | ||
|---|---|---|
| L | B | H |
| 985 | 960 | 905 |
