Агрегат АО 2-20 в3
Агрегат АО 2-20 в3
Характеристики: 20000 м3/ч;
225 кВт
136 395 руб. с НДС

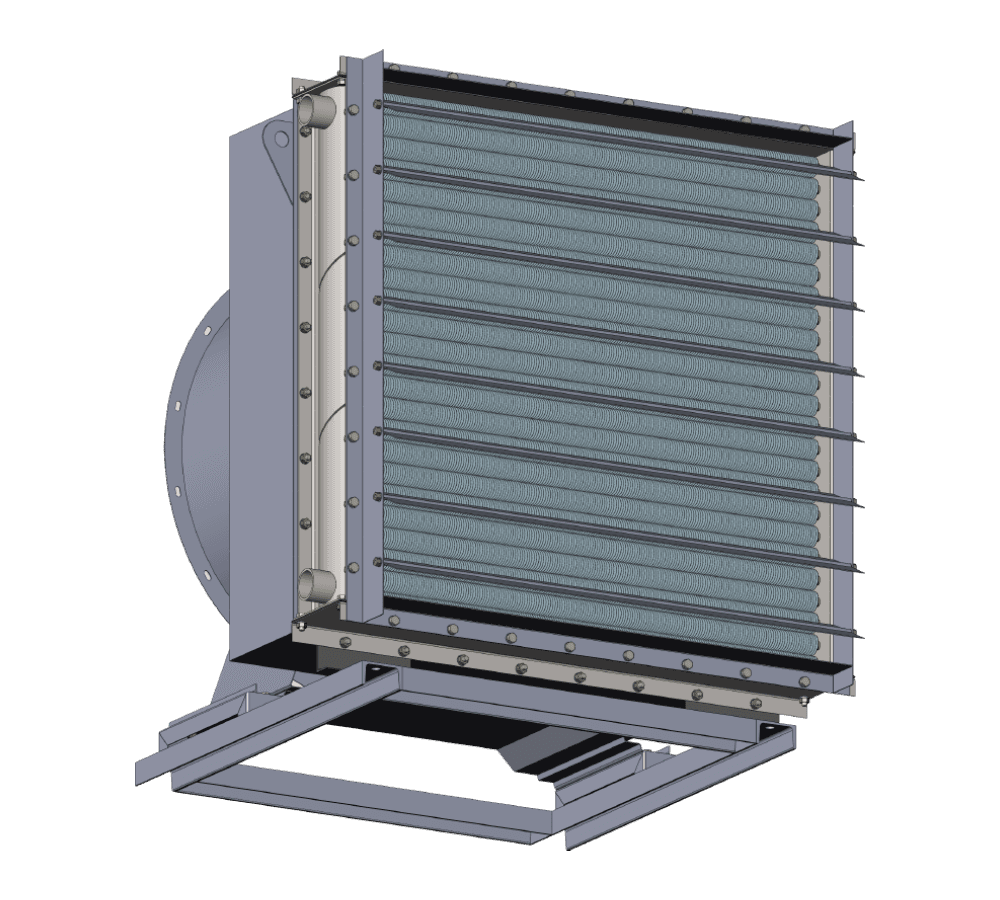

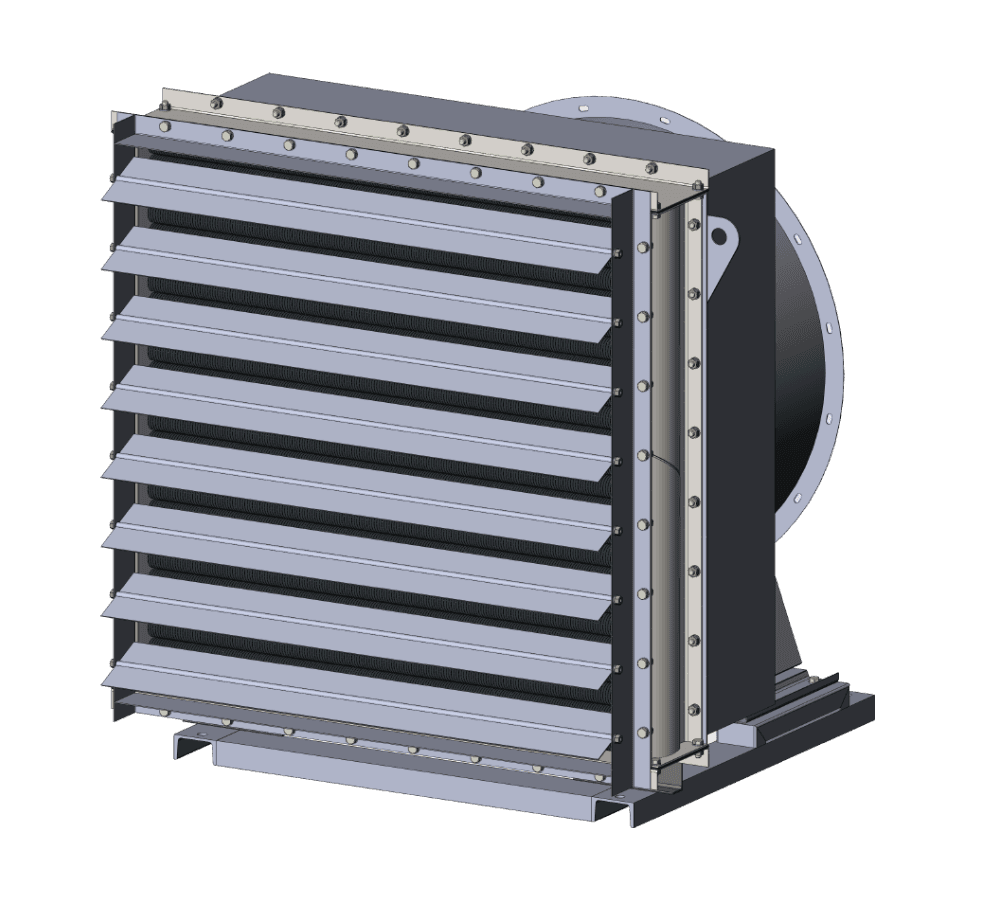

Воздушно-отопительный агрегат АО 2-20 в3. ТУ 4864-003-55613706-02
Теплоотдающие элементы водяного калорифера КСк3:
- - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Агрегаты данного типоразмера
Все трехрядные типоразмеры
Технические характеристики агрегата АО 2-20 в3
| Производительность по воздуху, м3/час | 20000 |
|---|---|
| Тепловая мощность агрегата, кВт | 221 |
| Установленный водяной калорифер | КСк3 АО2-20 |
| Установленный вентилятор | ВО 6-300-8 |
| Двигатель, кВт/об. мин. | 3/1500 |
| Диаметр патрубков, Ду мм | 50 |
| Масса отопительного агрегата, кг | 240 |
| Объем комплектуемого калорифера, л | 12.8 |
|---|---|
| Площадь поверхности теплообмена, м2 | 52.2 |
| Количество теплообменных трубок | 71 |
| Расход теплоносителя min, м3/час | 2.5 |
| Расход теплоносителя max, м3/час | 5.6 |
| Гидравлическое сопротивление min, кПа | 6.7 |
| Гидравлическое сопротивление max, кПа | 31.1 |
Таблица расчета и подбора водяного агрегата АО 2-20 в3
Ниже представлены расчетные данные водяного агрегата АО2-20 (на базе трехрядного водяного калорифера КСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, сопротивлением по воде и расходом теплоносителя, вырабатываемой мощностью.
| Производительность по воздуху, м³/ч | 20000 | |||||||||||
| График теплоносителя, °С | 150/70 | 130/70 | 115/65 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 32 | 38 | 41 | 47 | 31 | 37 | 40 | 45 | 28 | 33 | 36 | 42 |
| Расход теплоносителя, м³/ч | 3,5 | 3,1 | 2,9 | 2,5 | 4,5 | 3,9 | 3,6 | 3,1 | 5,0 | 4,3 | 4,0 | 3,3 |
| Гидравлическое сопротивление, кПа | 13,8 | 10,5 | 9,2 | 6,7 | 21,6 | 16,3 | 14,0 | 10,2 | 25,8 | 19,0 | 16,2 | 11,4 |
| Производительность по теплу, кВт | 324 | 283 | 264 | 225 | 311 | 270 | 250 | 212 | 287 | 247 | 227 | 190 |
| Производительность по воздуху, м³/ч | 20000 | |||||||||||
| График теплоносителя, °С | 105/60 | 95/55 | 90/50 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 25 | 31 | 34 | 39 | 22 | 28 | 31 | 36 | 20 | 26 | 29 | 34 |
| Расход теплоносителя, м³/ч | 5,1 | 4,4 | 4,0 | 3,3 | 5,3 | 4,5 | 4,1 | 3,3 | 5,0 | 4,1 | 3,7 | 3,0 |
| Гидравлическое сопротивление, кПа | 27,0 | 19,5 | 16,3 | 11,0 | 28,7 | 20,1 | 16,6 | 10,8 | 24,6 | 16,8 | 13,7 | 8,5 |
| Производительность по теплу, кВт | 267 | 227 | 208 | 171 | 247 | 207 | 188 | 152 | 229 | 190 | 171 | 135 |
| Производительность по воздуху, м³/ч | 20000 | |||||||||||
| График теплоносителя, °С | 85/50 | 80/45 | 70/40 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 19 | 25 | 28 | 33 | 17 | 23 | 26 | 31 | 15 | 20 | 23 | 29 |
| Расход теплоносителя, м³/ч | 5,6 | 4,6 | 4,2 | 3,3 | 5,2 | 4,2 | 3,8 | 2,9 | 5,5 | 4,3 | 3,8 | 2,8 |
| Гидравлическое сопротивление, кПа | 31,1 | 21,3 | 17,3 | 10,7 | 26,4 | 17,4 | 13,9 | 8,2 | 28,9 | 18,4 | 14,2 | 7,7 |
| Производительность по теплу, кВт | 227 | 187 | 169 | 133 | 209 | 170 | 152 | 117 | 189 | 151 | 132 | 98 |
Табличные данные можно использовать при подборе сопутствующего насосно-смесительного оборудования.
Габаритные размеры водяного агрегата АО 2-20 в3
| Габаритные размеры, мм | ||
|---|---|---|
| L | B | H |
| 1075 | 1210 | 1170 |
