Агрегат АО 2-20 п3

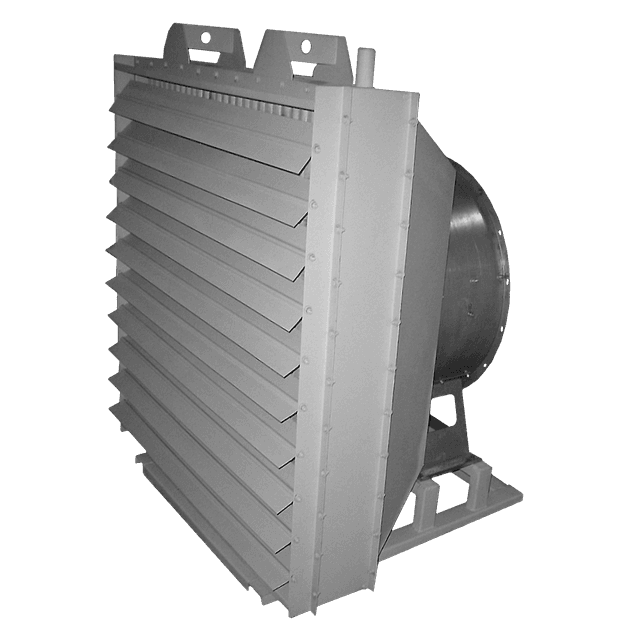

Паровой воздушно-отопительный агрегат АО 2-20 п3

Агрегат АО 2-20 п3

Характеристики: 20000 м3/ч;

209 кВт

136 395 руб. с НДС

Воздушно-отопительный агрегат АО 2-20 п3.
ТУ 4864-003-55613706-02

Теплоотдающие элементы парового калорифера КПСк3:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Агрегаты данного типоразмера

Все трехрядные типоразмеры

Технические характеристики агрегата АО 2-20 п3

Производительность по воздуху, м3/час20000
Тепловая мощность агрегата, кВт209
Установленный паровой калориферКПСк3 АО2-20
Установленный вентиляторВО 6-300-8
Двигатель, кВт/об. мин.3/1500
Масса отопительного агрегата, кг240
Емкость комплектуемого калорифера, м30.01276
Площадь поверхности теплообмена, м252.2
Количество теплообменных трубок71
Диаметр патрубков, Ду мм65
Расход теплоносителя min, кг/час295
Расход теплоносителя max, кг/час739

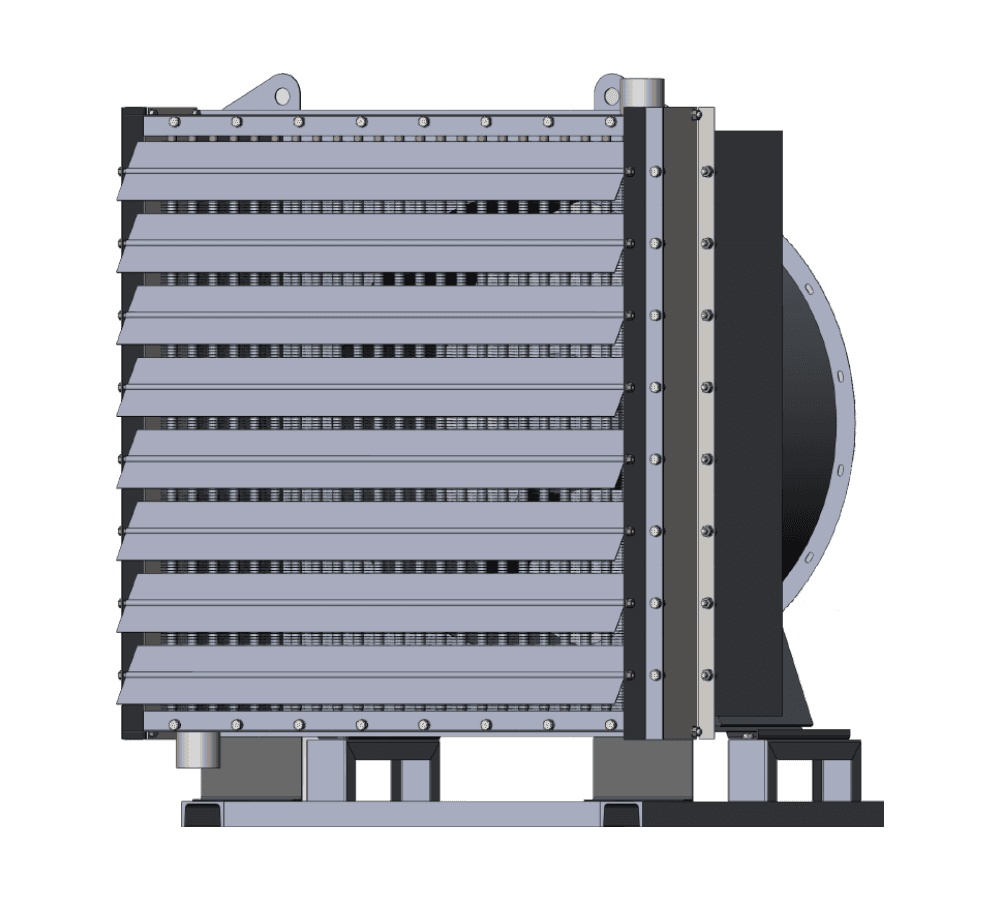

Паровой воздушный агрегат АО 2-20 трехрядный

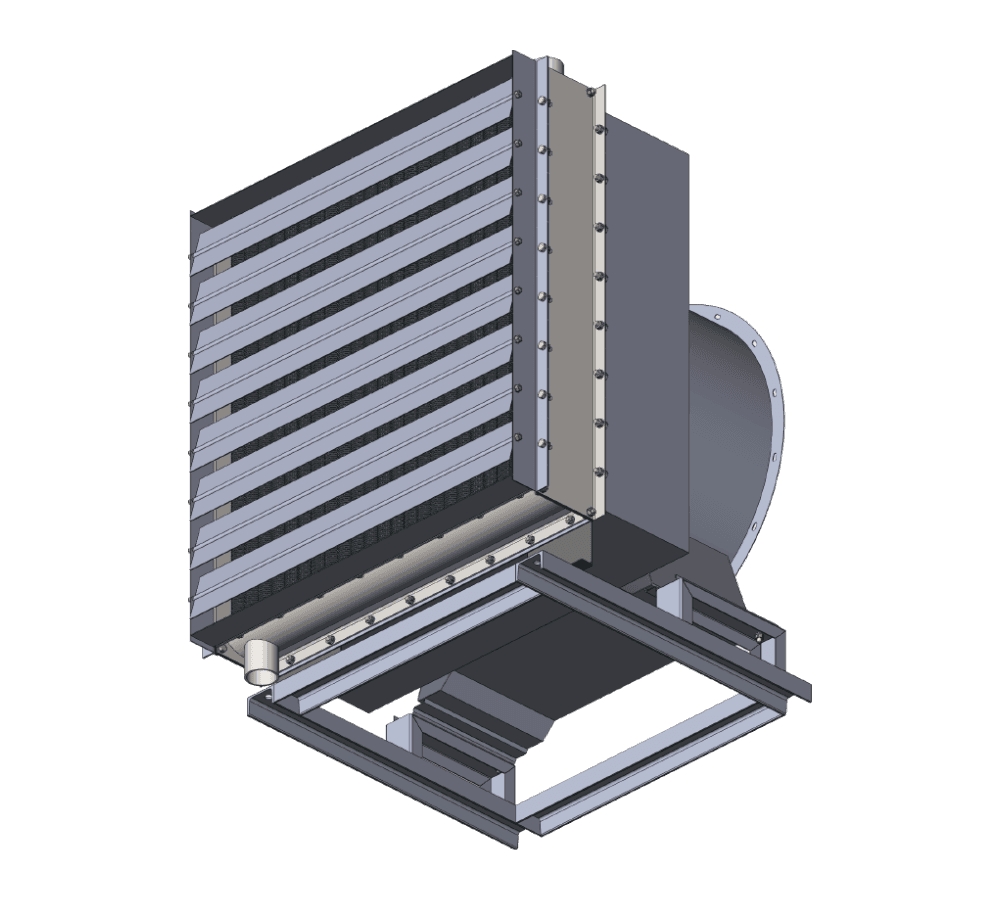

Воздушно-отопительный агрегат АО 2-20 КПСк3 паровой

Таблица расчета и подбора парового агрегата АО 2-20 п3

Ниже представлены расчетные данные парового агрегата АО2-20 (на базе трехрядного парового калорифера КПСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, вырабатываемой мощностью и расходом пара.

Производительность по воздуху, м³/ч 20000
Давление сухого насыщенного пара, МПа 0,06 0,08 0,1
Температура пара, °С 85,9 93,5 99,6
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 27 34 37 43 30 37 40 46 33 39 42 49
Расход пара агрегатом, кг/ч 414 363 340 295 449 398 375 329 476 428 404 354
Производительность по теплу, кВт 263 231 217 188 284 251 237 208 298 268 253 222
Производительность по воздуху, м³/ч 20000
Давление сухого насыщенного пара, МПа 0,15 0,2 0,25
Температура пара, °С 111,4 120,2 127,4
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 37 44 47 54 41 48 51 57 44 51 54 61
Расход пара агрегатом, кг/ч 535 482 458 407 577 523 499 450 612 558 533 481
Производительность по теплу, кВт 331 298 283 252 353 320 305 275 371 338 323 291
Производительность по воздуху, м³/ч 20000
Давление сухого насыщенного пара, МПа 0,3 0,4 0,5
Температура пара, °С 133,5 143,6 151,8
Температура входящего воздуха, °С -10 0 +5 +20 -10 0 +5 +25 -10 0 +5 +30
Температура выходящего воздуха, °С 47 53 57 66 51 58 61 74 54 61 64 81
Расход пара агрегатом, кг/ч 641 590 561 488 694 638 613 510 739 683 657 523
Производительность по теплу, кВт 385 355 337 293 411 378 363 302 433 400 384 307

Табличные данные можно использовать при подборе сопутствующего пароконденсатного оборудования.

Габаритные размеры парового агрегата АО 2-20 п3

Отопительный агрегат АО 2-20 п3 технические характеристики
Габаритные размеры, мм
LBH
107510801305
