Агрегат АО 2-15 п3

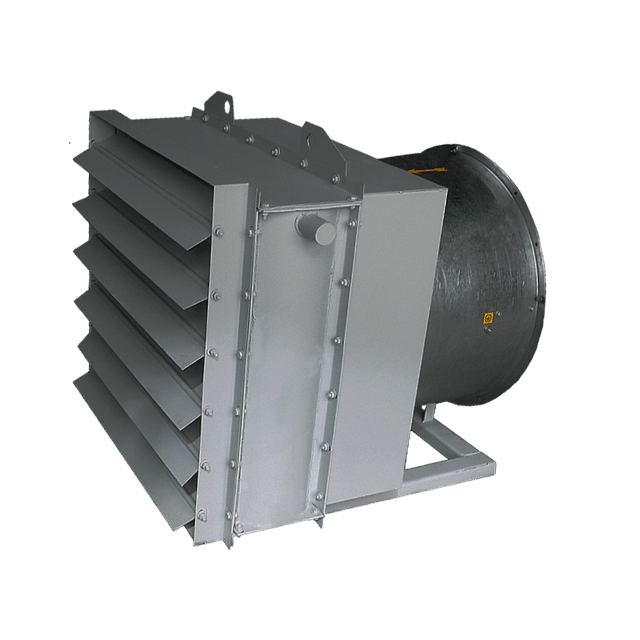

Паровой воздушно-отопительный агрегат АО 2-15 п3

Агрегат АО 2-15 п3

Характеристики: 15000 м3/ч;

160 кВт

104 162 руб. с НДС

Воздушно-отопительный агрегат АО 2-15 п3.
ТУ 4864-003-55613706-02

Теплоотдающие элементы парового калорифера КПСк3:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Агрегаты данного типоразмера

Все трехрядные типоразмеры

Технические характеристики агрегата АО 2-15 п3

Производительность по воздуху, м3/час15000
Тепловая мощность агрегата, кВт160
Установленный паровой калориферКПСк3 АО2-15
Установленный вентиляторВО 6-300-6.3
Двигатель, кВт/об. мин.1.1/1500
Масса отопительного агрегата, кг166
Емкость комплектуемого калорифера, м30.01012
Площадь поверхности теплообмена, м239.9
Количество теплообменных трубок62
Диаметр патрубков, Ду мм50
Расход теплоносителя min, кг/час211
Расход теплоносителя max, кг/час527

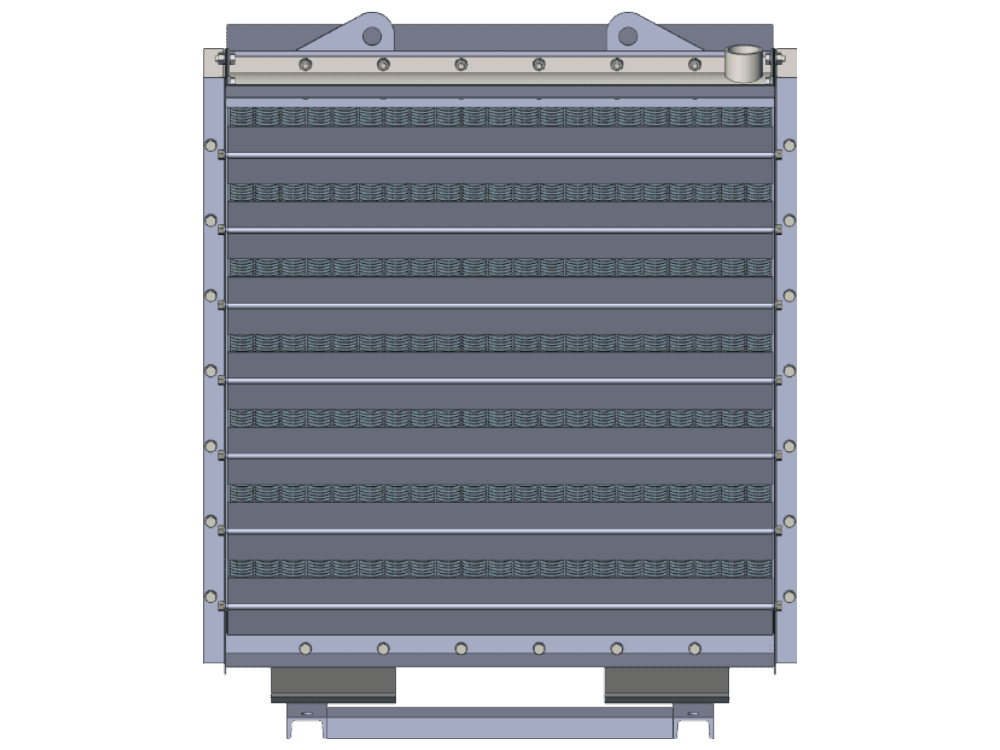

Паровой воздушный агрегат АО 2-15 трехрядный

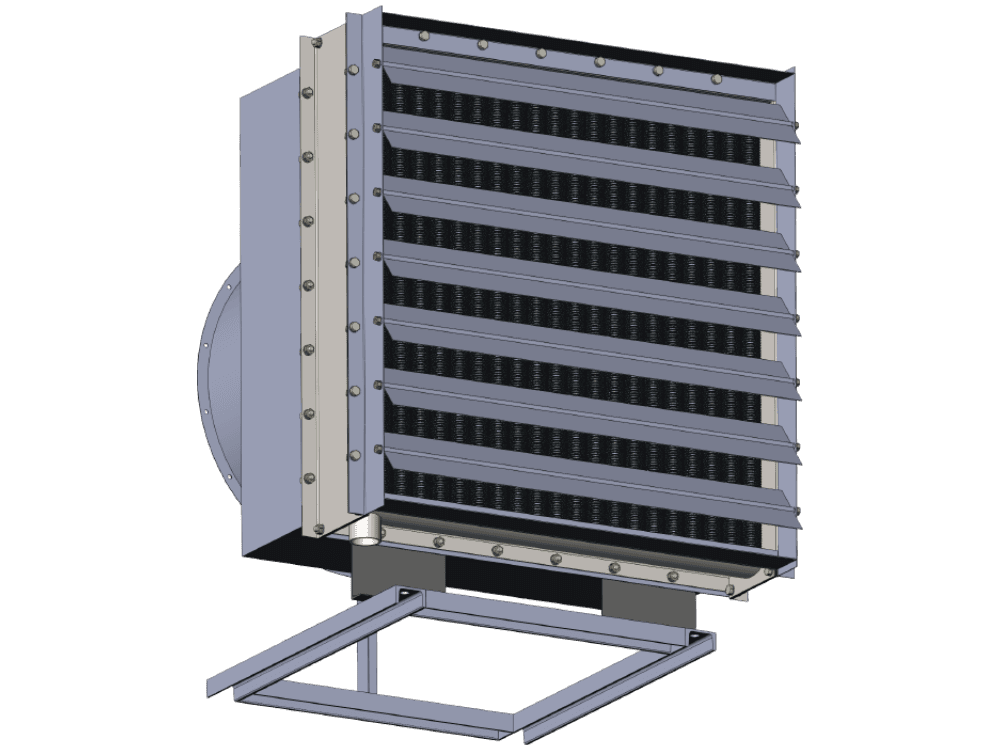

Воздушно-отопительный агрегат АО 2-15 КПСк3 паровой

Таблица расчета и подбора парового агрегата АО 2-15 п3

Ниже представлены расчетные данные парового агрегата АО2-15 (на базе трехрядного парового калорифера КПСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, вырабатываемой мощностью и расходом пара.

Производительность по воздуху, м³/ч 13500
Давление сухого насыщенного пара, МПа 0,06 0,08 0,1
Температура пара, °С 85,9 93,5 99,6
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 30 36 39 45 33 39 42 48 35 42 45 51
Расход пара агрегатом, кг/ч 295 261 244 211 321 286 269 236 343 306 288 255
Производительность по теплу, кВт 188 166 156 135 203 181 170 149 215 192 181 160
Производительность по воздуху, м³/ч 13500
Давление сухого насыщенного пара, МПа 0,15 0,2 0,25
Температура пара, °С 111,4 120,2 127,4
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 41 47 50 56 44 51 54 60 48 54 57 64
Расход пара агрегатом, кг/ч 381 345 328 293 414 375 357 322 437 401 382 344
Производительность по теплу, кВт 236 214 203 181 253 229 218 197 265 243 232 209
Производительность по воздуху, м³/ч 13500
Давление сухого насыщенного пара, МПа 0,3 0,4 0,5
Температура пара, °С 133,5 143,6 151,8
Температура входящего воздуха, °С -10 0 +5 +20 -10 0 +5 +25 -10 0 +5 +30
Температура выходящего воздуха, °С 50 57 60 69 55 61 65 77 59 65 68 84
Расход пара агрегатом, кг/ч 461 421 403 349 497 459 438 365 527 489 470 375
Производительность по теплу, кВт 277 253 242 210 295 272 259 216 309 286 275 220

Табличные данные можно использовать при подборе сопутствующего пароконденсатного оборудования.

Габаритные размеры парового агрегата АО 2-15 п3

Отопительный агрегат АО 2-15 п3 технические характеристики
Габаритные размеры, мм
LBH
9859551180
