Паровой воздушно-отопительный агрегат АО 2-20 п4

Агрегат АО 2-20 п4

Характеристики: 20000 м3/ч;

251 кВт

150 999 руб. с НДС

Воздушно-отопительный агрегат АО 2-20 п4.
ТУ 4864-003-55613706-02

Теплоотдающие элементы парового калорифера КПСк4:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Агрегаты данного типоразмера

Все четырехрядные типоразмеры

Технические характеристики агрегата АО 2-20 п4

Производительность по воздуху, м3/час20000
Тепловая мощность агрегата, кВт251
Установленный паровой калориферКПСк4 АО2-20
Установленный вентиляторВО 6-300-8
Двигатель, кВт/об. мин.3/1500
Масса отопительного агрегата, кг268
Емкость комплектуемого калорифера, м30.01703
Площадь поверхности теплообмена, м269.2
Количество теплообменных трубок94
Диаметр патрубков, Ду мм65
Расход теплоносителя min, кг/час358
Расход теплоносителя max, кг/час885

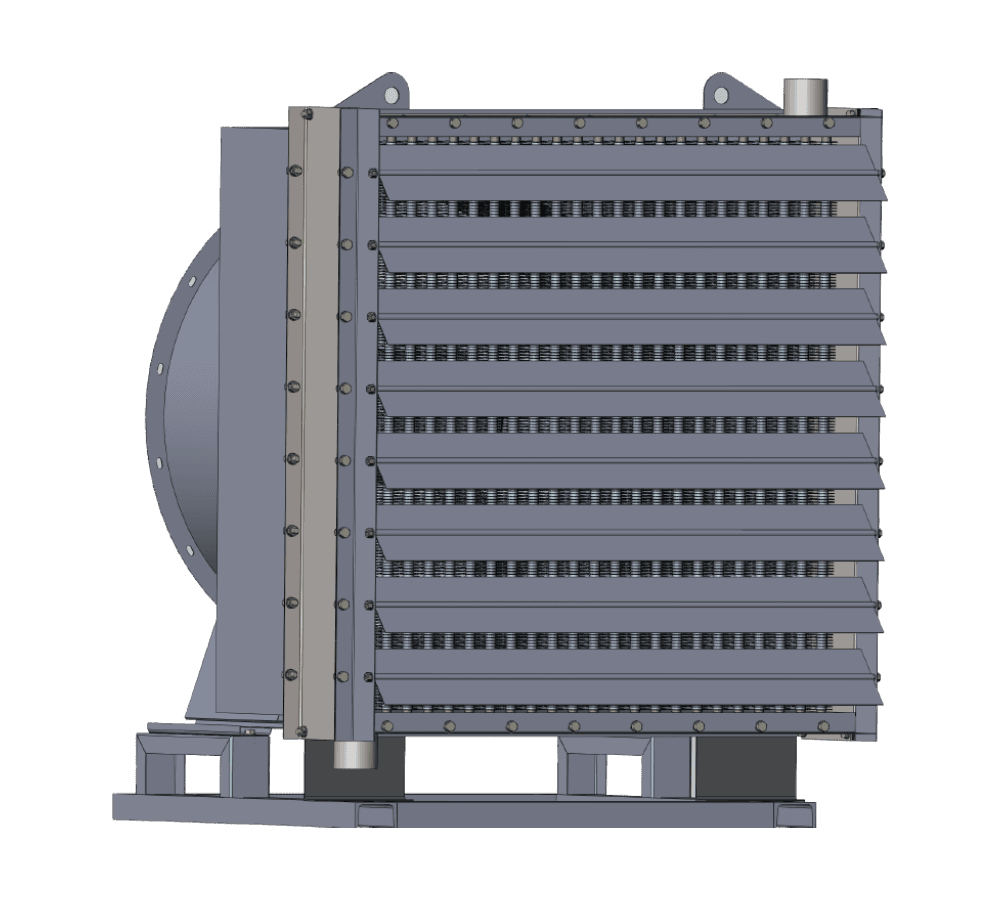

Паровой воздушный агрегат АО 2-20 четырехрядный

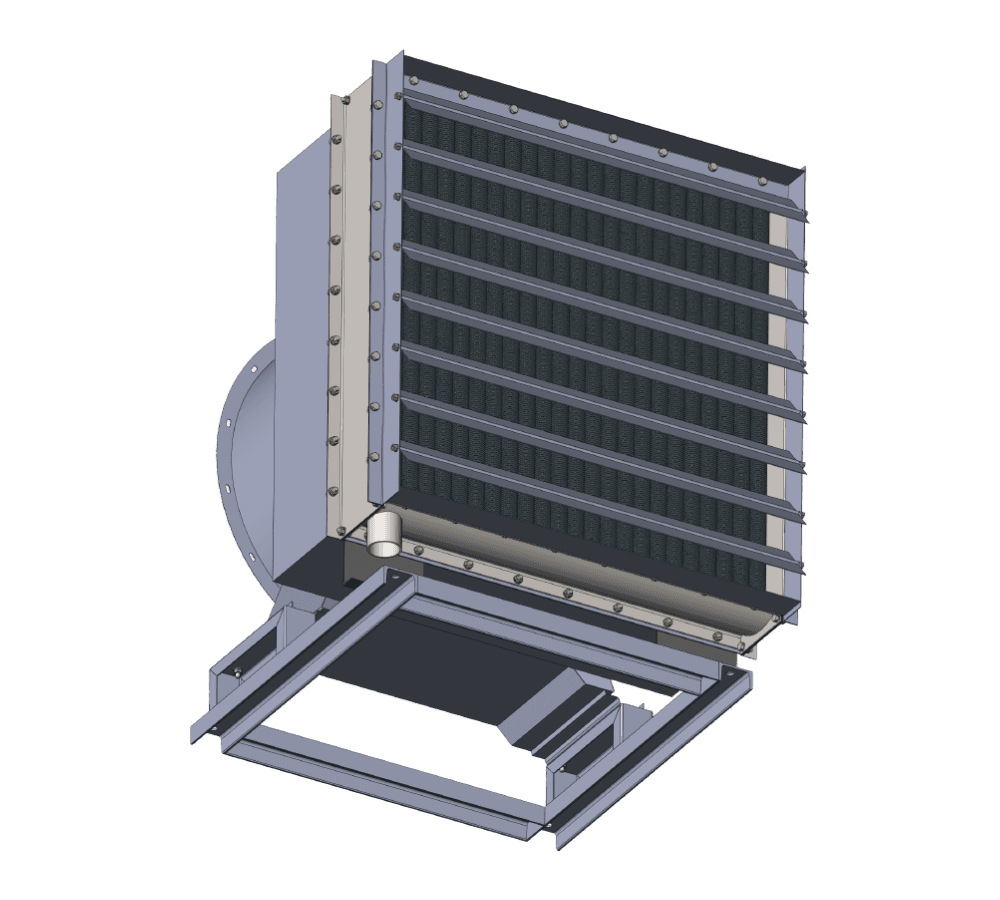

Воздушно-отопительный агрегат АО 2-20 КПСк4 паровой

Таблица расчета и подбора парового агрегата АО 2-20 п4

Ниже представлены расчетные данные парового агрегата АО2-20 (на базе четырехрядного парового калорифера КПСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, вырабатываемой мощностью и расходом пара.

Производительность по воздуху, м³/ч 20000
Давление сухого насыщенного пара, МПа 0,06 0,08 0,1
Температура пара, °С 85,9 93,5 99,6
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 36 41 44 49 39 45 48 53 42 48 51 56
Расход пара агрегатом, кг/ч 499 442 412 358 545 483 452 397 579 516 485 430
Производительность по теплу, кВт 318 282 263 228 344 305 285 251 363 324 304 269
Производительность по воздуху, м³/ч 20000
Давление сухого насыщенного пара, МПа 0,15 0,2 0,25
Температура пара, °С 111,4 120,2 127,4
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 48 54 57 62 53 59 61 67 56 62 65 71
Расход пара агрегатом, кг/ч 645 581 550 493 693 628 601 539 739 673 641 577
Производительность по теплу, кВт 399 359 340 305 424 384 368 329 448 408 388 350
Производительность по воздуху, м³/ч 20000
Давление сухого насыщенного пара, МПа 0,3 0,4 0,5
Температура пара, °С 133,5 143,6 151,8
Температура входящего воздуха, °С -10 0 +5 +20 -10 0 +5 +25 -10 0 +5 +30
Температура выходящего воздуха, °С 60 65 68 76 65 71 73 84 69 75 78 91
Расход пара агрегатом, кг/ч 771 709 676 586 833 765 737 612 885 816 782 629
Производительность по теплу, кВт 463 426 407 352 494 453 437 363 518 478 458 368

Табличные данные можно использовать при подборе сопутствующего пароконденсатного оборудования.

Габаритные размеры парового агрегата АО 2-20 п4

Отопительный агрегат АО 2-20 п4 технические характеристики
Габаритные размеры, мм
LBH
107510801305
