Агрегат АО 2-3 п4

Паровой воздушно-отопительный агрегат АО 2-3 п4

Агрегат АО 2-3 п4

Характеристики: 3000 м3/ч;

46 кВт

61 113 руб. с НДС

Воздушно-отопительный агрегат АО 2-3 п4.
ТУ 4864-003-55613706-02

Теплоотдающие элементы парового калорифера КПСк4:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Агрегаты данного типоразмера

Все четырехрядные типоразмеры

Технические характеристики агрегата АО 2-3 п4

Производительность по воздуху, м3/час3000
Тепловая мощность агрегата, кВт46
Установленный паровой калориферКПСк4 АО2-3
Установленный вентиляторВО 6-300-4
Двигатель, кВт/об. мин.0.25/1500
Масса отопительного агрегата, кг83
Емкость комплектуемого калорифера, м30.00532
Площадь поверхности теплообмена, м217.0
Количество теплообменных трубок46
Диаметр патрубков, Ду мм50
Расход теплоносителя min, кг/час60
Расход теплоносителя max, кг/час149
Паровой воздушный агрегат АО 2-3 четырехрядный

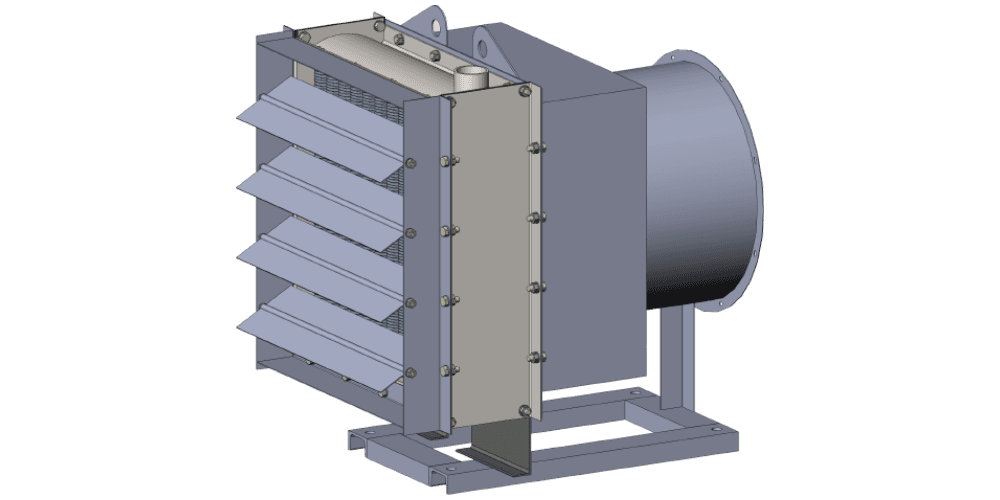

Воздушно-отопительный агрегат АО 2-3 КПСк4 паровой

Таблица расчета и подбора парового агрегата АО 2-3 п4

Ниже представлены расчетные данные парового агрегата АО2-3 (на базе четырехрядного парового калорифера КПСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, вырабатываемой мощностью и расходом пара.

Производительность по воздуху, м³/ч 2800
Давление сухого насыщенного пара, МПа 0,06 0,08 0,1
Температура пара, °С 85,9 93,5 99,6
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 47 51 53 58 51 56 58 62 55 60 62 66
Расход пара агрегатом, кг/ч 85 75 70 60 92 82 77 68 98 87 82 73
Производительность по теплу, кВт 54 48 45 38 58 52 49 43 61 55 52 46
Производительность по воздуху, м³/ч 2800
Давление сухого насыщенного пара, МПа 0,15 0,2 0,25
Температура пара, °С 111,4 120,2 127,4
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 62 67 69 73 68 72 75 79 72 77 79 84
Расход пара агрегатом, кг/ч 109 98 93 84 117 107 101 91 125 114 108 98
Производительность по теплу, кВт 68 61 58 52 72 66 62 56 76 69 66 59
Производительность по воздуху, м³/ч 2800
Давление сухого насыщенного пара, МПа 0,3 0,4 0,5
Температура пара, °С 133,5 143,6 151,8
Температура входящего воздуха, °С -10 0 +5 +20 -10 0 +5 +25 -10 0 +5 +30
Температура выходящего воздуха, °С 76 81 83 90 83 87 90 98 88 93 95 106
Расход пара агрегатом, кг/ч 131 119 114 98 140 130 123 103 149 137 132 105
Производительность по теплу, кВт 79 72 69 59 83 77 73 61 87 80 77 62

Табличные данные можно использовать при подборе сопутствующего пароконденсатного оборудования.

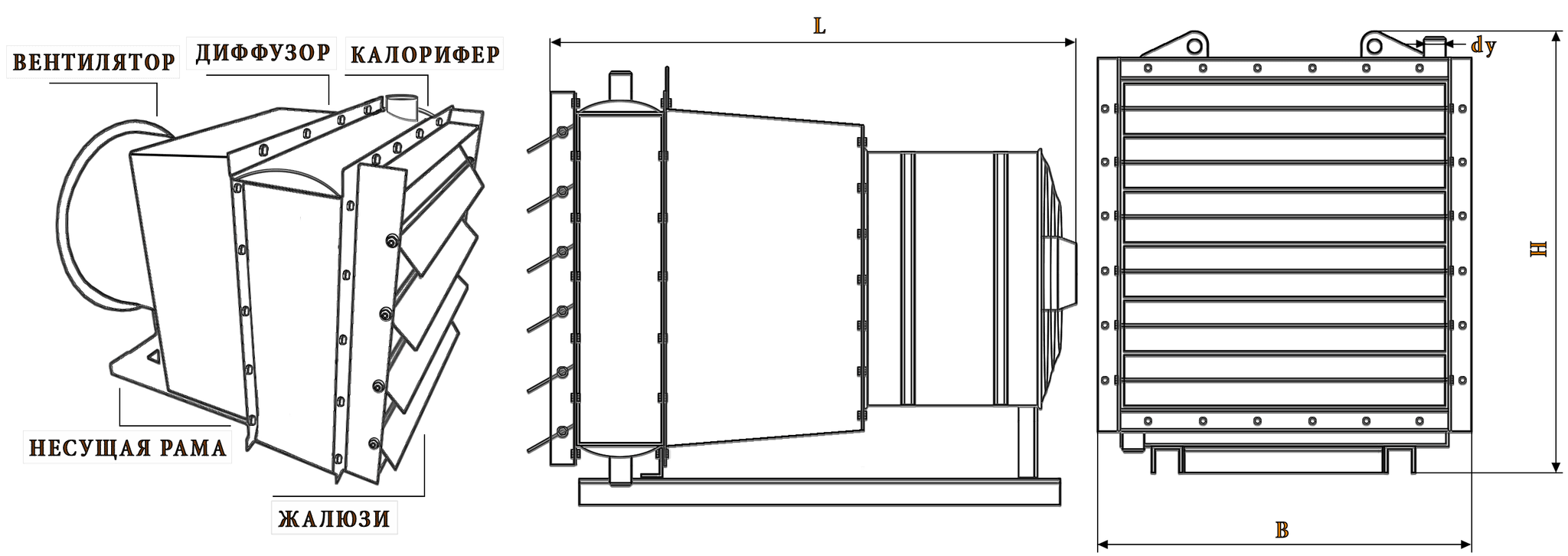

Габаритные размеры парового агрегата АО 2-3 п4

Отопительный агрегат АО 2-3 п4 технические характеристики
Габаритные размеры, мм
LBH
800575790
