Агрегат АО 2-5 п4

Паровой воздушно-отопительный агрегат АО 2-5 п4

Агрегат АО 2-5 п4

Характеристики: 5000 м3/ч;

78 кВт

77 482 руб. с НДС

Воздушно-отопительный агрегат АО 2-5 п4.
ТУ 4864-003-55613706-02

Теплоотдающие элементы парового калорифера КПСк4:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Агрегаты данного типоразмера

Все четырехрядные типоразмеры

Технические характеристики агрегата АО 2-5 п4

Производительность по воздуху, м3/час5000
Тепловая мощность агрегата, кВт78
Установленный паровой калориферКПСк4 АО2-5
Установленный вентиляторВО 6-300-5
Двигатель, кВт/об. мин.0.37/1500
Масса отопительного агрегата, кг108
Емкость комплектуемого калорифера, м30.00765
Площадь поверхности теплообмена, м226.7
Количество теплообменных трубок58
Диаметр патрубков, Ду мм50
Расход теплоносителя min, кг/час106
Расход теплоносителя max, кг/час263

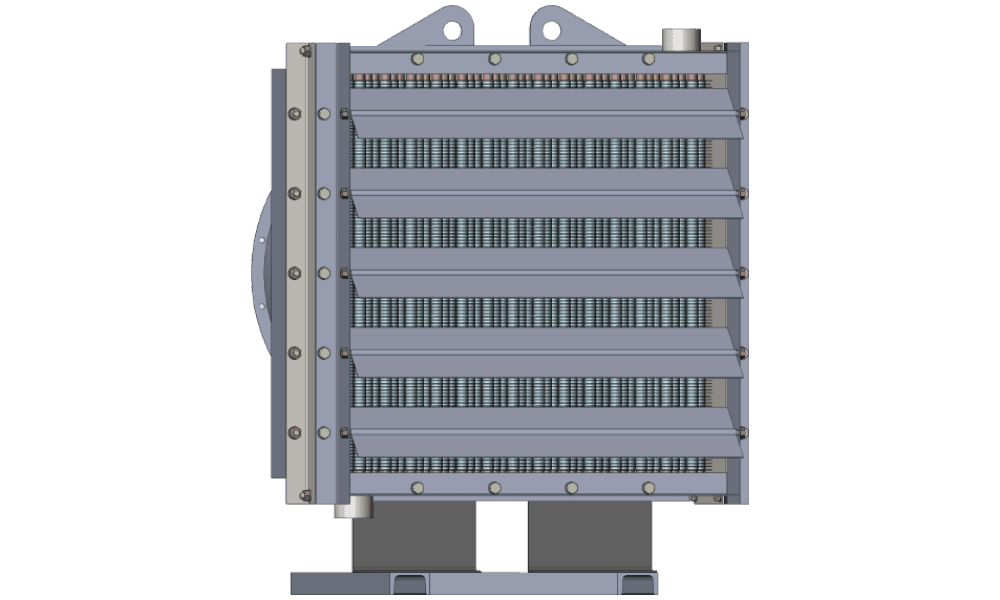

Паровой воздушный агрегат АО 2-5 четырехрядный

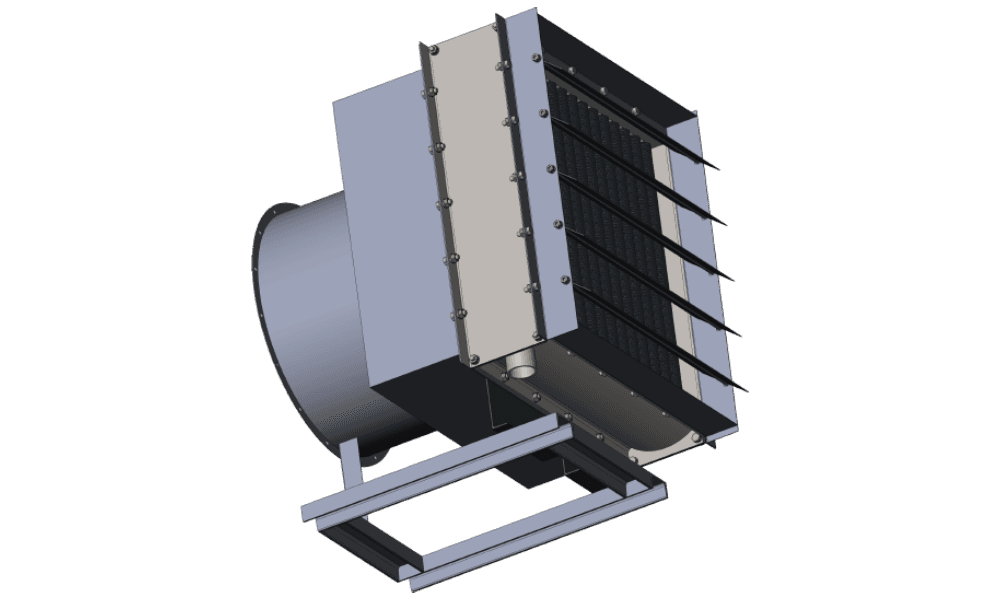

Воздушно-отопительный агрегат АО 2-5 КПСк4 паровой

Таблица расчета и подбора парового агрегата АО 2-5 п4

Ниже представлены расчетные данные парового агрегата АО2-5 (на базе четырехрядного парового калорифера КПСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, вырабатываемой мощностью и расходом пара.

Производительность по воздуху, м³/ч 5200
Давление сухого насыщенного пара, МПа 0,06 0,08 0,1
Температура пара, °С 85,9 93,5 99,6
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 43 48 50 55 48 52 55 59 51 56 58 63
Расход пара агрегатом, кг/ч 150 132 124 106 161 145 135 119 172 154 146 128
Производительность по теплу, кВт 96 84 79 68 102 91 85 75 108 97 91 80
Производительность по воздуху, м³/ч 5200
Давление сухого насыщенного пара, МПа 0,15 0,2 0,25
Температура пара, °С 111,4 120,2 127,4
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 58 63 65 70 63 68 71 75 68 72 75 80
Расход пара агрегатом, кг/ч 192 173 165 147 207 188 178 161 218 201 190 172
Производительность по теплу, кВт 119 107 102 91 127 115 109 99 132 122 115 104
Производительность по воздуху, м³/ч 5200
Давление сухого насыщенного пара, МПа 0,3 0,4 0,5
Температура пара, °С 133,5 143,6 151,8
Температура входящего воздуха, °С -10 0 +5 +20 -10 0 +5 +25 -10 0 +5 +30
Температура выходящего воздуха, °С 71 76 78 86 77 82 85 94 82 87 90 101
Расход пара агрегатом, кг/ч 230 210 202 173 248 228 218 181 263 243 232 187
Производительность по теплу, кВт 138 126 121 104 147 135 129 107 154 142 136 109

Табличные данные можно использовать при подборе сопутствующего пароконденсатного оборудования.

Габаритные размеры парового агрегата АО 2-5 п4

Отопительный агрегат АО 2-5 п4 технические характеристики
Габаритные размеры, мм
LBH
825700915
