Агрегат АО 2-4 п4

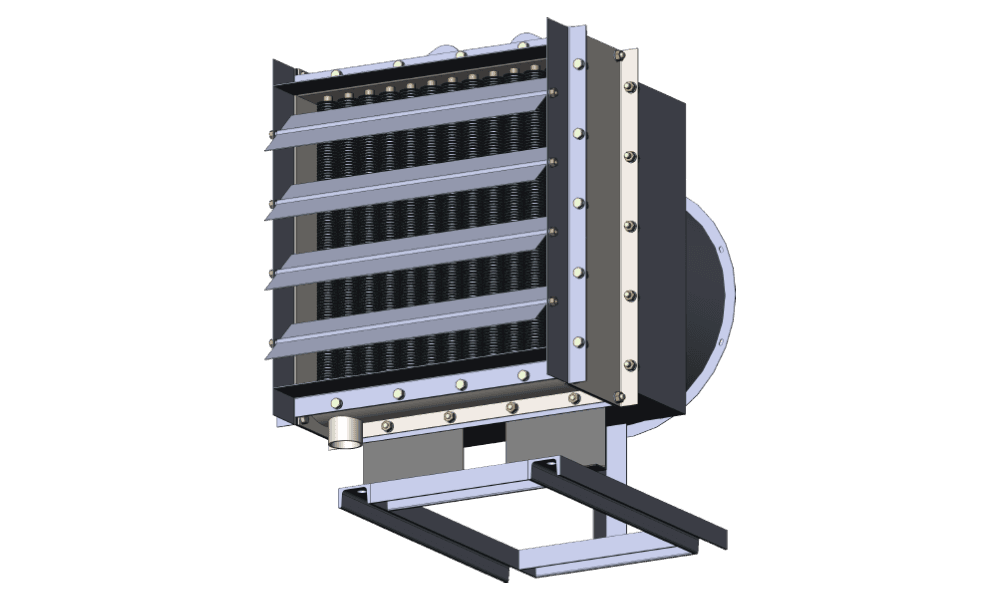

Паровой воздушно-отопительный агрегат АО 2-4 п4

Агрегат АО 2-4 п4

Характеристики: 4000 м3/ч;

55 кВт

64 699 руб. с НДС

Воздушно-отопительный агрегат АО 2-4 п4.
ТУ 4864-003-55613706-02

Теплоотдающие элементы парового калорифера КПСк4:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Агрегаты данного типоразмера

Все четырехрядные типоразмеры

Технические характеристики агрегата АО 2-4 п4

Производительность по воздуху, м3/час4000
Тепловая мощность агрегата, кВт55
Установленный паровой калориферКПСк4 АО2-4
Установленный вентиляторВО 6-300-4
Двигатель, кВт/об. мин.0.25/1500
Масса отопительного агрегата, кг90
Емкость комплектуемого калорифера, м30.00606
Площадь поверхности теплообмена, м220.0
Количество теплообменных трубок50
Диаметр патрубков, Ду мм50
Расход теплоносителя min, кг/час73
Расход теплоносителя max, кг/час179

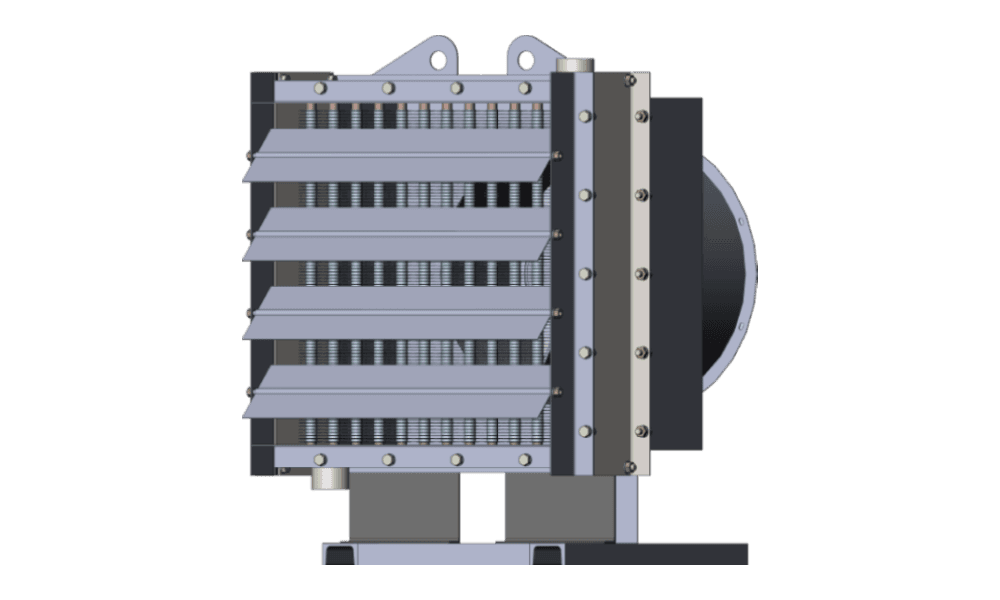

Паровой воздушный агрегат АО 2-4 четырехрядный
Воздушно-отопительный агрегат АО 2-4 КПСк4 паровой

Таблица расчета и подбора парового агрегата АО 2-4 п4

Ниже представлены расчетные данные парового агрегата АО2-4 (на базе четырехрядного парового калорифера КПСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, вырабатываемой мощностью и расходом пара.

Производительность по воздуху, м³/ч 3400
Давление сухого насыщенного пара, МПа 0,06 0,08 0,1
Температура пара, °С 85,9 93,5 99,6
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 46 50 53 57 51 55 57 62 54 59 61 65
Расход пара агрегатом, кг/ч 102 91 84 73 110 99 93 80 118 105 99 88
Производительность по теплу, кВт 65 58 53 46 70 62 59 51 74 66 62 55
Производительность по воздуху, м³/ч 3400
Давление сухого насыщенного пара, МПа 0,15 0,2 0,25
Температура пара, °С 111,4 120,2 127,4
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 61 66 68 73 67 72 74 78 71 76 78 83
Расход пара агрегатом, кг/ч 132 118 112 100 141 128 122 110 150 136 130 117
Производительность по теплу, кВт 81 73 70 62 86 78 74 67 91 83 79 71
Производительность по воздуху, м³/ч 3400
Давление сухого насыщенного пара, МПа 0,3 0,4 0,5
Температура пара, °С 133,5 143,6 151,8
Температура входящего воздуха, °С -10 0 +5 +20 -10 0 +5 +25 -10 0 +5 +30
Температура выходящего воздуха, °С 75 80 82 89 82 86 88 97 87 91 94 105
Расход пара агрегатом, кг/ч 157 143 137 118 168 156 150 124 179 166 158 127
Производительность по теплу, кВт 94 86 82 71 100 92 89 74 105 97 93 74

Табличные данные можно использовать при подборе сопутствующего пароконденсатного оборудования.

Габаритные размеры парового агрегата АО 2-4 п4

Отопительный агрегат АО 2-4 п4 технические характеристики
Габаритные размеры, мм
LBH
800620835
