Агрегат СТД 300 паровой

Паровой воздушно-отопительный агрегат СТД-300 п 3

Агрегат СТД-300 п3

Характеристики: 25000 м3/ч;

317 кВт

168 203 руб. с НДС

Воздушно-отопительный агрегат СТД-300 п3.

ТУ 4864-003-55613706-02

Теплоотдающие элементы парового калорифера КПСк3:

  • - электросварные прямошовные трубки 16х1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16х1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Агрегаты СТД-300 ХЛ паровые

Агрегаты АО 2 п трехрядные

Паровой воздушно-отопительный агрегат СТД-300 п 4

Агрегат СТД-300 п4

Характеристики: 25000 м3/ч;

379 кВт

189 000 руб. с НДС

Воздушно-отопительный агрегат СТД-300 п4.

ТУ 4864-003-55613706-02

Теплоотдающие элементы парового калорифера КПСк4:

  • - электросварные прямошовные трубки 16х1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16х1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Агрегаты СТД-300 ХЛ водяные

Агрегаты АО 2 п четырехрядные

Технические характеристики агрегата СТД-300 п

Наименование агрегата СТД-300 п
СТД-300 п3СТД-300 п4
Производительность по воздуху, м3/час
2500025000
Тепловая мощность агрегата, кВт
317379
Установленный вентилятор
ВО 6-300-8ВО 6-300-8
Двигатель, кВт/об. мин.
3.0/15003.0/1500
Масса отопительного агрегата, кг
315360
Установленный паровой калорифер
КПСк3 СТД-300КПСк4 СТД-300
Емкость комплектуемого калорифера, м3
0.020090.02681
Площадь поверхности теплообмена, м2
88.2117.0
Диаметр патрубков, Ду мм
6565
Расход теплоносителя min, кг/час
468556
Расход теплоносителя max, кг/час
10571247

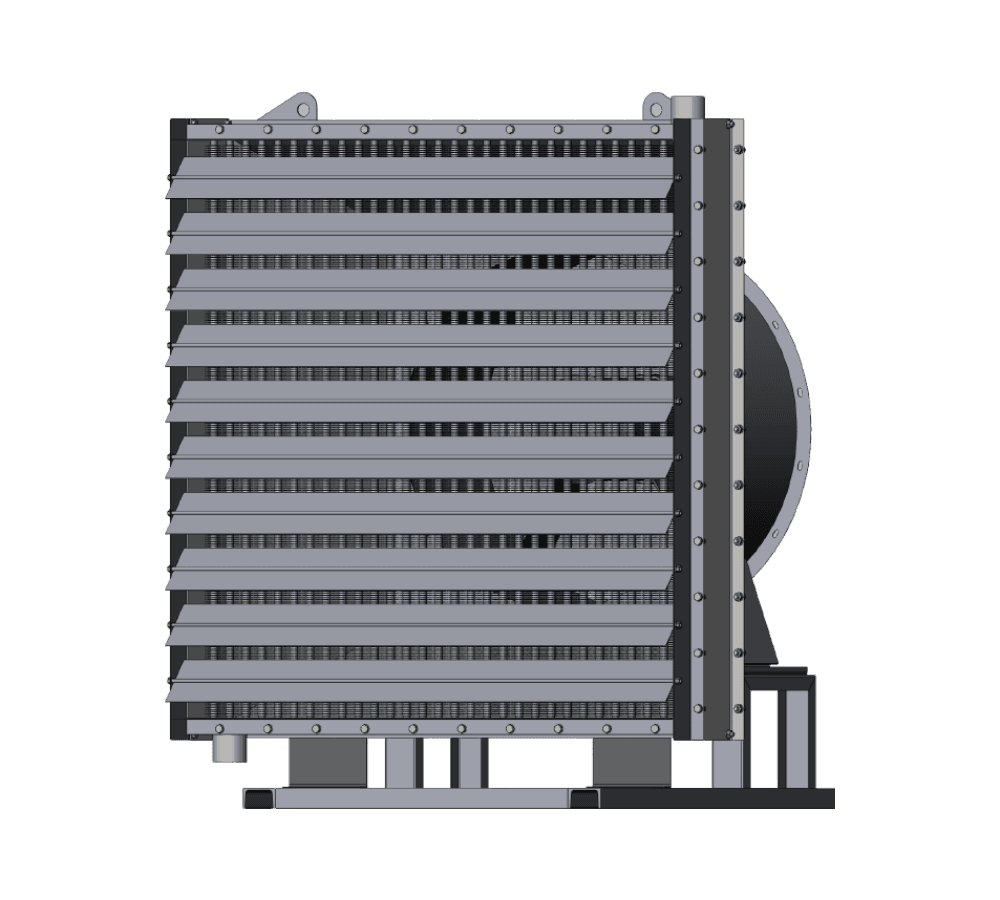

Паровой воздушный агрегат СТД-300

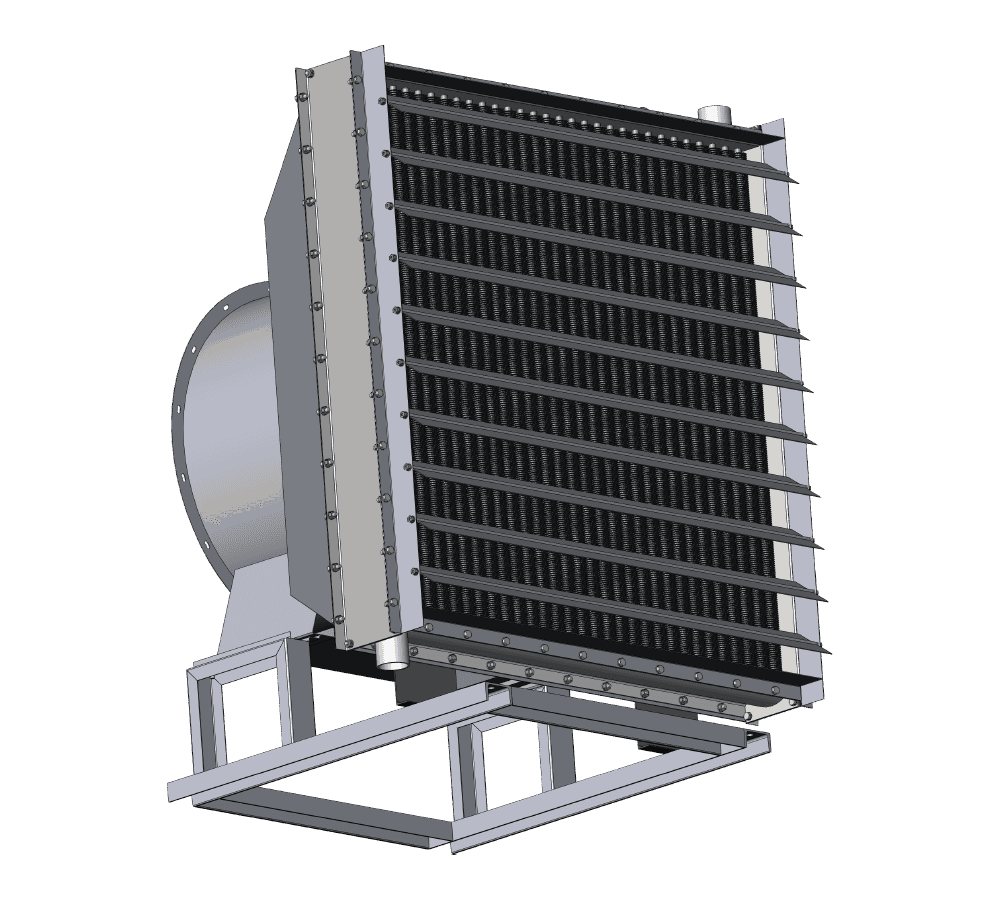

Воздушно-отопительный агрегат СТД-300 паровой

Таблица расчета и подбора парового агрегата СТД-300

Ниже представлены расчетные данные воздушно-отопительного агрегата СТД-300 (на базе трех и четырех рядного одноходового парового калорифера КПСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа 0.08
Температура пара, °С 93.5
Производительность по воздуху, м³/ч 26000
Модель отопительного агрегата СТД-300 (КПСк3) СТД-300 (КПСк4)
Температура входящего воздуха, °С -10 -5 0 +5 +10 +15 -10 -5 0 +5 +10 +15
Температура выходящего воздуха, °С 35 38 41 44 47 50 44 47 49 52 54 57
Расход пара агрегатом, кг/ч 641 605 570 536 502 468 765 720 682 637 600 556
Производительность по теплу, кВт 405 382 360 339 317 296 483 454 430 402 379 351
Давление сухого насыщенного пара, МПа 0.01
Температура пара, °С 99.6
Производительность по воздуху, м³/ч 26000
Модель отопительного агрегата СТД-300 (КПСк3) СТД-300 (КПСк4)
Температура входящего воздуха, °С -10 -5 0 +5 +10 +15 -10 -5 0 +5 +10 +15
Температура выходящего воздуха, °С 37 40 44 47 50 53 47 50 53 55 58 60
Расход пара агрегатом, кг/ч 685 650 609 574 540 506 816 769 724 686 641 604
Производительность по теплу, кВт 430 407 382 360 339 317 511 482 454 430 402 379
Давление сухого насыщенного пара, МПа 0.15
Температура пара, °С 111.4
Производительность по воздуху, м³/ч 26000
Модель отопительного агрегата СТД-300 (КПСк3) СТД-300 (КПСк4)
Температура входящего воздуха, °С -10 -5 0 +5 +10 +15 -10 -5 0 +5 +10 +15
Температура выходящего воздуха, °С 43 46 49 52 55 58 54 56 59 62 64 67
Расход пара агрегатом, кг/ч 762 726 690 654 619 584 905 865 819 773 735 690
Производительность по теплу, кВт 471 449 426 405 383 361 560 535 506 478 454 426
Давление сухого насыщенного пара, МПа 0.2
Температура пара, °С 120.2
Производительность по воздуху, м³/ч 26000
Модель отопительного агрегата СТД-300 (КПСк3) СТД-300 (КПСк4)
Температура входящего воздуха, °С -10 -5 0 +5 +10 +15 -10 -5 0 +5 +10 +15
Температура выходящего воздуха, °С 47 50 53 56 59 62 59 61 64 67 69 72
Расход пара агрегатом, кг/ч 823 786 750 714 678 643 975 935 887 841 802 756
Производительность по теплу, кВт 503 481 458 436 415 393 596 572 543 514 490 463
Давление сухого насыщенного пара, МПа 0.3
Температура пара, °С 133.5
Производительность по воздуху, м³/ч 26000
Модель отопительного агрегата СТД-300 (КПСк3) СТД-300 (КПСк4)
Температура входящего воздуха, °С -10 -5 0 +5 +10 +15 -10 -5 0 +5 +10 +15
Температура выходящего воздуха, °С 53 56 59 62 65 68 66 69 71 74 77 79
Расход пара агрегатом, кг/ч 918 881 843 806 770 734 1088 1039 998 950 903 864
Производительность по теплу, кВт 552 529 507 485 463 441 654 624 600 571 543 519
Давление сухого насыщенного пара, МПа 0.4
Температура пара, °С 143.6
Производительность по воздуху, м³/ч 26000
Модель отопительного агрегата СТД-300 (КПСк3) СТД-300 (КПСк4)
Температура входящего воздуха, °С -10 -5 0 +5 +10 +15 -10 -5 0 +5 +10 +15
Температура выходящего воздуха, °С 58 61 64 67 70 73 72 74 77 80 82 85
Расход пара агрегатом, кг/ч 991 952 914 876 839 802 1170 1129 1079 1031 990 943
Производительность по теплу, кВт 587 564 542 519 497 475 694 669 640 611 587 559
Давление сухого насыщенного пара, МПа 0.5
Температура пара, °С 151.8
Производительность по воздуху, м³/ч 26000
Модель отопительного агрегата СТД-300 (КПСк3) СТД-300 (КПСк4)
Температура входящего воздуха, °С -10 -5 0 +5 +10 +15 -10 -5 0 +5 +10 +15
Температура выходящего воздуха, °С 61 65 68 71 74 77 76 79 82 84 87 90
Расход пара агрегатом, кг/ч 1057 1012 973 935 897 860 1247 1196 1146 1105 1056 1007
Производительность по теплу, кВт 619 593 570 548 525 504 730 700 671 647 618 590

Табличные данные можно использовать при подборе сопутствующего пароконденсатного оборудования.

Габаритные размеры агрегатов СТД-300 паровых

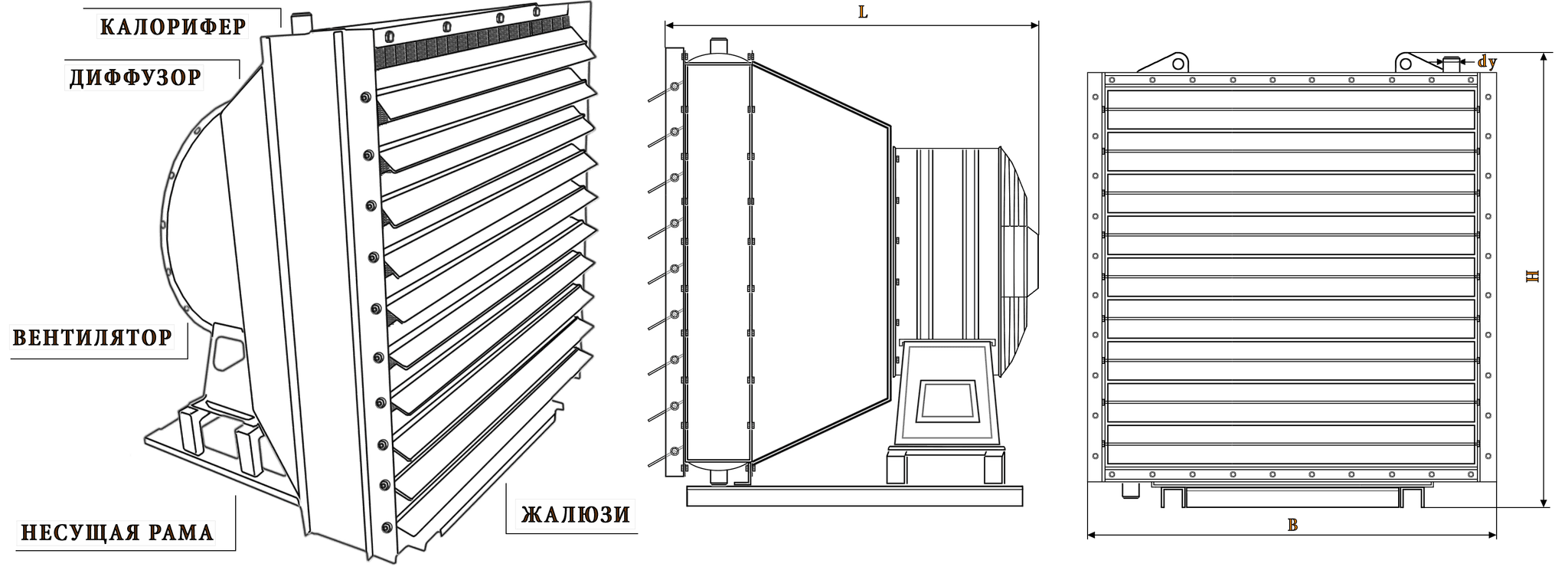

Отопительный агрегат СТД-300 п технические характеристики
Габаритные размеры, мм
АгрегатLBH
СТД-300 (КПСк3)110013751610
СТД-300 (КПСк4)110013751610
