Воздушно-отопительные агрегаты АО 2

Производство и назначение воздушно-отопительных агрегатов АО2

Воздушно-отопительные агрегаты АО2 предназначены для нагрева рециркуляционного, внешнего или смешанного воздуха в системах отопления зданий промышленного, сельскохозяйственного и бытового назначения. Агрегаты имеют различную тепловую мощность и могут применяться в качестве основного, дополнительного или резервного источника тепла во всех помещениях, где допускается местная рециркуляция нагретого воздуха. Производство агрегатов серии АО2 осуществляется согласно требованиям технической документации ТУ 4864-003-55613706-02 с обязательной проверкой комплектуемого калорифера на герметичность.

Воздушно-отопительные агрегаты эксплуатируются в макроклиматических районах с умеренным (У) климатом категории размещения 3 в соответствии с ГОСТ 15150.

Типы воздушно-отопительных агрегатов АО2

Агрегаты воздушно-отопительные АО2 по используемому теплоносителю выпускаются в двух вариантах. В первом случае греющей средой выступает горячая (перегретая) вода, во-втором – сухой насыщенный (перегретый) пар температурой до 190°С и давлением не более 1.2 МПа. Водяные и паровые агрегаты АО2 производства ООО Т.С.Т. подразделяются на восемь типоразмеров: производительность по воздуху – от 3000 до 25000 м³/ч, тепловая мощность – от 35 до 336 кВт. В зависимости от условий эксплуатации, характеристик теплоносителя и объема отапливаемого помещения происходит выбор в пользу той или иной модели.

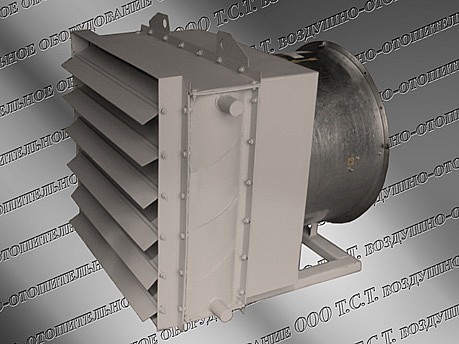

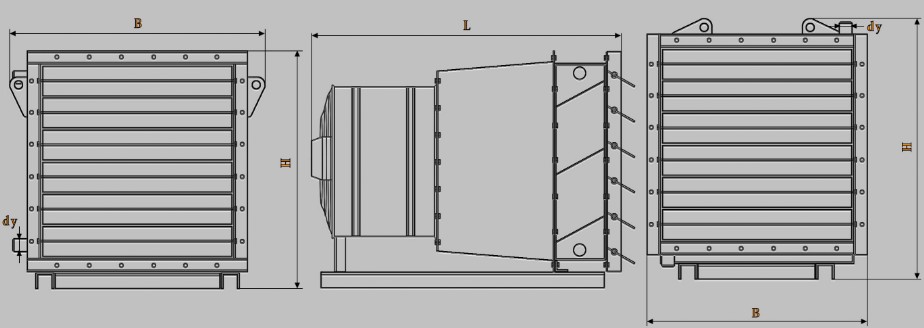

Представлены чертежи, теплотехнические данные, габаритные размеры агрегатов отопительных серии АО2.

Конструкция воздушно-отопительных агрегатов АО2

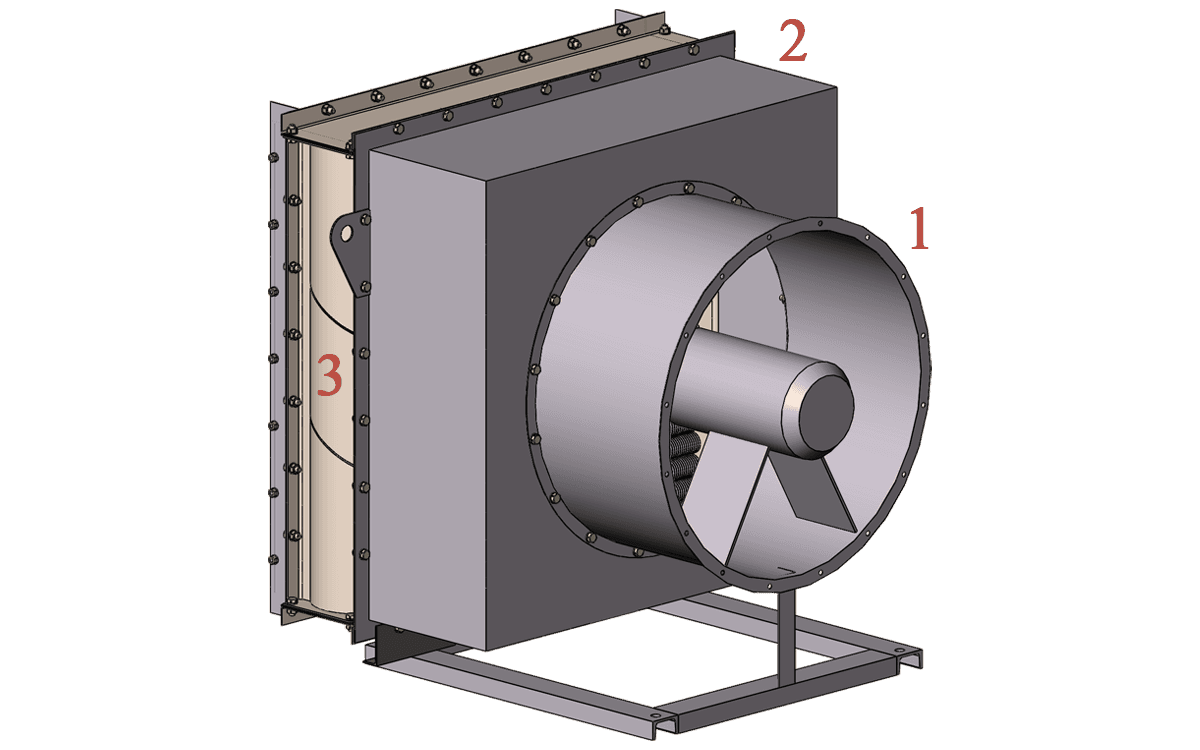

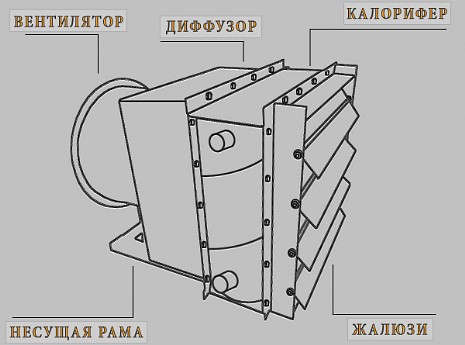

• • осевого вентилятора ВО-06-300, служащего для нагнетания воздуха в агрегат;
• • воздушного перехода (диффузора) между осевым вентилятором и калорифером;
• • калорифера водяного типа КСк или парового КПСк, для подогрева нагнетаемого воздуха;
• • поворотных жалюзи, используемых для изменения направления и распределения воздушного потока в горизонтальной плоскости;
• • общей сварной рамы, служащей для установки агрегата в рабочем положении.

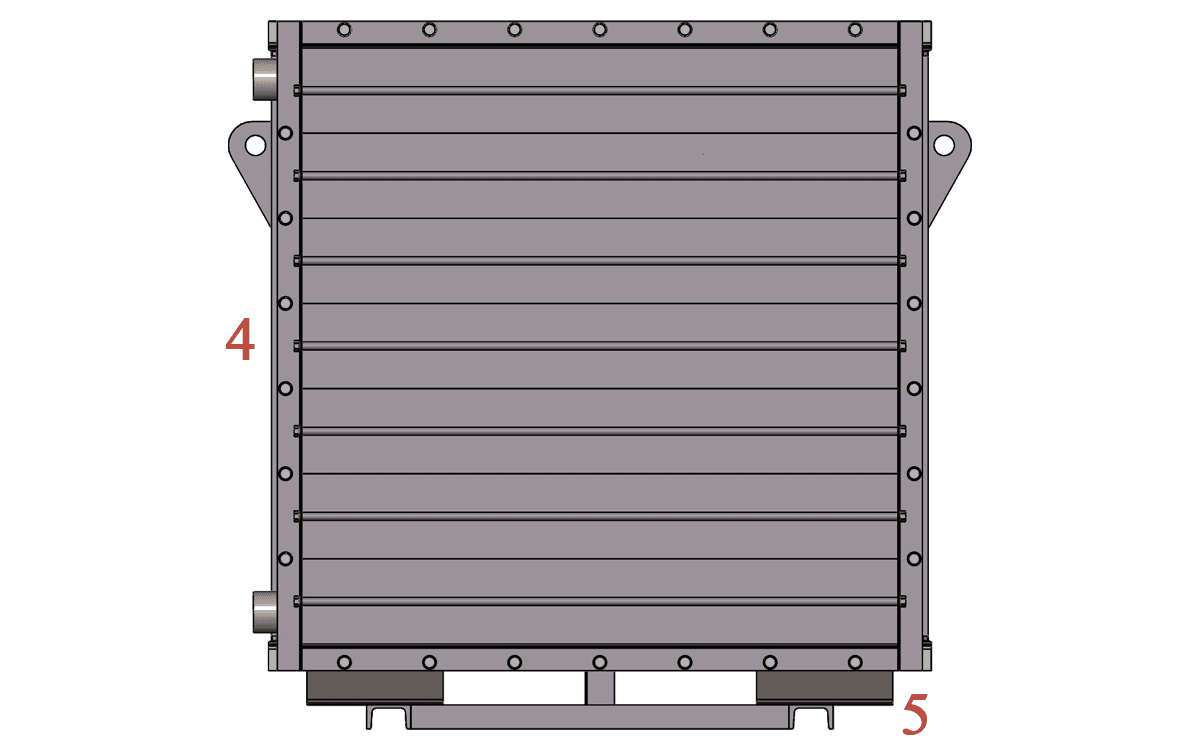

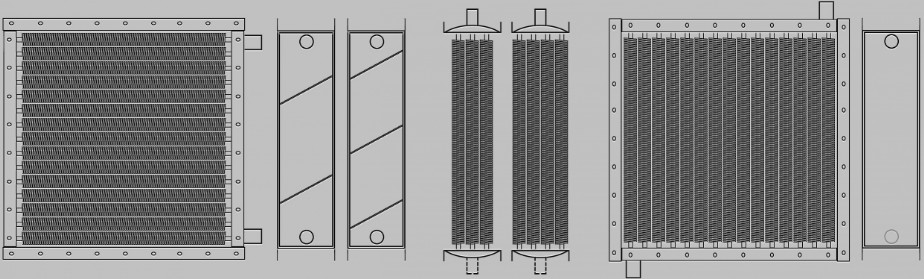

Габаритные размеры, устанавливаемых в агрегаты калориферов, в зависимости от модели, варьируются от 572 х 572 мм до 1197 х 1197 мм. Квадратное сечение калориферов на все типоразмеры воздушных агрегатов производства ООО Т.С.Т., оптимальное расстояние между вентилятором и теплообменником, исключающее застойные зоны при движении воздуха в установке, обеспечивают их максимально высокую теплопроизводительность и эффективность. Комплектуемые к агрегатам водяные воздухонагреватели КСк изготовлены c горизонтальным расположением нагревательных элементов в трех или четырех рядной компоновке и имеют четырех или шести ходовое исполнение по внутреннему теплоносителю. Паровые воздухонагреватели КПСк - с вертикальным расположением нагревательных элементов, расположенных в три или четыре ряда, имеют патрубки с двух сторон и одноходовое исполнение по внутреннему теплоносителю.

Теплообменные элементы изготавливаются из металлических трубок диаметром 16 х 1.5 мм (электросварных прямошовных по ГОСТ 10704 или цельнотянутых бесшовных по ГОСТ 8734) с накатанным поверх них алюминиевым оребрением диаметром 39 мм. Воздушно-отопительные агрегаты могут комплектоваться двумя последовательно установленными калориферами, изготавливаться с осевым вентилятором во взрывозащищенном исполнении.

Технические характеристики водяных отопительных агрегатов АО2

Технические характеристики паровых отопительных агрегатов АО2

Принцип работы водяных и паровых агрегатов серии АО2

Отопительные агрегаты серии АО2 производства ООО Т.С.Т. - рециркуляционные воздухоподогреватели с механическим побуждением движения воздуха, как правило, служащие для обогрева отдельной площади цехов промышленных зданий, мастерских, боксов, гаражей, теплиц, крупных помещений общественного и сельскохозяйственного назначения. Это компактное, простое и безопасное в управлении и техническом обслуживании, энергоэффективное и сравнительно недорогое нагревательное оборудование. Небольшие габариты, выбор источников тепла, обеспечение равномерного прогрева всей площади обслуживаемого помещения - основные преимущества данных воздушно-тепловых установок.

Все модели агрегатов АО 2 состоят из комплекта стандартных элементов, два основных из которых – оребренный теплообменник и осевой вентилятор. Первый служит для прохода теплоносителя: если используется горячая вода – калорифер водяной КСк, если пар – калорифер паровой КПСк. С помощью осевого вентилятора через воздухозаборное отверстие нагнетается менее нагретый воздух и омывает оребренную алюминием поверхность теплообменных трубок. Вода или пар за время прохода по теплообменнику охлаждаются, а воздух нагревается и целенаправленными потоками подается в помещение. С помощью металлических регулирующих створок горячая воздушная струя фиксируется в нужном направлении.

Путем подбора требуемой производительности по воздуху и теплу, и соответственно, одного или нескольких агрегатов АО2 определенного типоразмера, можно выбрать наиболее оптимальный вариант для конкретных условий обогрева. Это может быть система с полной рециркуляцией – без приточной вентиляции. Нагретый до 30-50°С воздух, при выходе из калорифера постепенно отдает избыток теплоты обслуживаемому помещению, и смешиваясь с более холодными воздушными потоками возвращается для повторного нагрева.

Если по техническим требованием пожаро и взрывобезопасности, необходима смена и очистка воздуха в данном отапливаемом помещении, воздухонагревательные установки АО 2, можно использовать совместно с приточно-вытяжной вентиляцией. Принцип действия такой схемы выглядит следующим образом. Часть воздуха забирается снаружи. При этом может использоваться, как центральная система приточной вентиляции, так и стационарный вентиляционно-приточный агрегат или центробежный вентилятор. Попадая в помещение, наружный воздух смешивается с внутренним. Происходит так называемая частичная рециркуляция воздуха. С помощью же воздушно-отопительного агрегата АО 2 он догревается до требуемой температуры.

В каждом отдельном обслуживаемом помещении желательно устанавливать не менее двух отопительных установок. Это даст больший тепловой эффект, чем эксплуатация одной, пускай и равнозначной по производительности модели. При правильном расположении агрегатов и способе подачи нагретого в калориферах воздуха, теплый воздушный поток будет непосредственно прогревать рабочую зону. В летний период, используя холодную воду, отопительно-рециркуляционные агрегаты АО2 производства ООО Т.С.Т. можно применять для охлаждения и проветривания воздуха.

Структура условного обозначения. Агрегат АО 2-5 (КСк3) (ТУ 4864-003-55613706-02):
АО – агрегат отопительный; 2 – модификация воздушно-отопительного агрегата; 5 - типоразмер агрегата; КСк3 – модель и рядность комплектуемого водяного или парового калорифера.
