Калориферы АО2 водяные

Назначение приточных водяных калориферов

Приточные водяные калориферы предприятия ООО Т.С.Т. предназначены для нагрева вентиляционного наружного воздуха, подаваемого в помещения производственного, складского, коммунально-бытового, торгового и сельскохозяйственного назначения. В качестве комплектуемого оборудования калориферы приточной вентиляции типа КСк и ТВВ компонуются к водяным воздушно-отопительным агрегатам АО2, АВО, СТД.

Водяные приточные воздухонагреватели состоят из пучков металлических (электросварных или бесшовных) несущих трубок диаметром 16х1.5 или 22х1.5 мм с развитым внешним алюминиевым оребрением. Теплообменные элементы жестко скреплены сварным соединением в трубные решетки, с внешней стороны которых монтируются разделенные на определенное количество ходов крышки с патрубками или штуцерами.

Таблица водяных калориферов на несущих трубках диаметром 16 мм
Таблица водяных калориферов на несущих трубках диаметром 22 мм

Характеристики водяных калориферов для приточной вентиляции

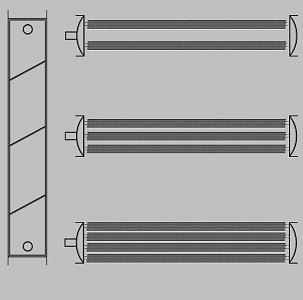

Водяные калориферы для приточных систем производства ООО Т.С.Т. имеют квадратную форму с живым сечением от 500х500 мм до 1500х1500 мм, в зависимости от производительности по воздуху и тепловой мощности. Каждая модель изготавливается с двумя, тремя или четырьмя рядами теплоотдающих элементов со смещенным расположением.

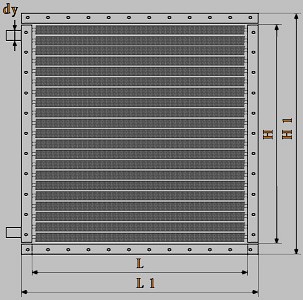

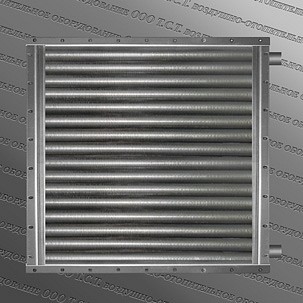

Водяной калорифер для приточной установки

Водяные калориферы приточной установки типа КСК (несущие трубки 16 мм)

В таблице представлены 25 моделей водяных калориферов с номинальной производительностью по воздуху от 2500 до 25000 метров кубических в час. Перейдя по ссылке выбранного калорифера можно произвести теплотехнический расчет и подбор в режиме онлайн данного воздухонагревателя в двух, трех и четырех рядном исполнении.

Модель водяного калорифера	Производительность по воздуху, м³/ч	Габаритные размеры, мм					Площадь поверхности теплообмена, мм
Модель водяного калорифера	Производительность по воздуху, м³/ч	L1	H1	L	H	dy	КСК2	КСК3	КСК4
КСК-572x572	2500	572	572	500	500	25	6.8	10.4	13.7
КСК-614x614	3000	614	614	542	542	25	8.0	12.2	16.1
КСК-655x655	3500	655	655	583	583	25	9.4	14.2	18.6
КСК-697x697	4000	697	697	625	625	25	10.7	16.3	21.4
КСК-739x739	4500	739	739	667	667	32	12.2	18.6	24.5
КСК-780x780	5000	780	780	708	708	32	13.8	21.0	27.6
КСК-822x822	6000	822	822	750	750	32	15.5	23.5	31.0
КСК-864x864	7000	864	864	792	792	32	17.3	26.2	34.6
КСК-905x905	8000	905	905	833	833	32	19.2	29.0	38.4

Модель водяного калорифера	Производительность по воздуху, м³/ч	Габаритные размеры, мм					Площадь поверхности теплообмена, мм
Модель водяного калорифера	Производительность по воздуху, м³/ч	L1	H1	L	H	dy	КСК2	КСК3	КСК4
КСК-947x947	9000	947	947	875	875	40	21.2	32.0	42.3
КСК-989x989	10000	989	989	917	917	40	23.3	35.2	46.6
КСК-1030x1030	11000	1030	1030	958	958	40	25.4	38.4	50.9
КСК-1072x1072	12000	1072	1072	1000	1000	50	27.7	41.8	55.4
КСК-1114x1114	13000	1114	1114	1042	1042	50	30.1	45.4	60.2
КСК-1155x1155	14000	1155	1155	1083	1083	50	32.6	49.1	65.1
КСК-1197x1197	15000	1197	1197	1125	1125	50	35.1	53.0	70.2
КСК-1239x1239	16000	1239	1239	1167	1167	50	37.8	57.0	75.6

Модель водяного калорифера	Производительность по воздуху, м³/ч	Габаритные размеры, мм					Площадь поверхности теплообмена, мм
Модель водяного калорифера	Производительность по воздуху, м³/ч	L1	H1	L	H	dy	КСК2	КСК3	КСК4
КСК-1280x1280	17000	1280	1280	1208	1208	50	40.6	61.2	81.1
КСК-1322x1322	18000	1322	1322	1250	1250	50	43.4	65.5	86.9
КСК-1364x1364	19000	1364	1364	1292	1292	50	46.4	70.0	92.8
КСК-1405x1405	20000	1405	1405	1333	1333	50	49.4	74.6	98.9
КСК-1447x1447	21000	1447	1447	1375	1375	50	52.6	79.3	105.2
КСК-1489x1489	22000	1489	1489	1417	1417	50	55.8	84.2	111.8
КСК-1530x1530	23000	1530	1530	1458	1458	50	59.2	89.2	118.4
КСК-1572x1572	25000	1572	1572	1500	1500	50	62.6	94.4	125.3

Водяные калориферы системы приточной вентиляции типа ТВВ (несущие трубки 22 мм)

В таблице представлены 23 модели водяных калориферов для низких температурных режимов с номинальной производительностью по воздуху от 2000 до 24000 метров кубических в час. Перейдя по ссылке выбранного калорифера можно произвести теплотехнический расчет и подбор в режиме онлайн данного воздухоподогревателя в двух, трех и четырех рядном исполнении.

Модель водяного калорифера	Производительность по воздуху, м³/ч	Габаритные размеры, мм					Площадь поверхности теплообмена, мм
Модель водяного калорифера	Производительность по воздуху, м³/ч	L1	H1	L	H	dy	КСК2	КСК3	КСК4
ТВВ-572x572	2000	572	572	500	500	32	5.4	8.2	10.8
ТВВ-617x617	2500	617	617	545	545	32	6.4	9.7	12.8
ТВВ-663x663	3000	663	663	591	591	32	7.5	11.5	15.0
ТВВ-708x708	3500	708	708	636	636	32	8.7	13.3	17.5
ТВВ-754x754	4000	754	754	682	682	32	10.1	15.3	20.2
ТВВ-799x799	4500	799	799	727	727	32	11.5	17.4	22.9
ТВВ-845x845	5000	845	845	773	773	32	13.0	19.7	26.0
ТВВ-890x890	6000	890	890	818	818	40	14.5	22.1	29.1

Модель водяного калорифера	Производительность по воздуху, м³/ч	Габаритные размеры, мм					Площадь поверхности теплообмена, мм
Модель водяного калорифера	Производительность по воздуху, м³/ч	L1	H1	L	H	dy	КСК2	КСК3	КСК4
ТВВ-935x935	7000	935	935	863	863	40	16.2	24.5	32.5
ТВВ-981x981	8000	981	981	909	909	40	18.0	27.3	36.1
ТВВ-1026x1026	9000	1026	1026	954	954	40	19.8	30.1	39.7
ТВВ-1072x1072	10000	1072	1072	1000	1000	50	21.8	33.0	43.7
ТВВ-1117x1117	11000	1117	1117	1045	1045	50	23.8	36.1	47.8
ТВВ-1163x1163	12000	1163	1163	1091	1091	50	26.0	39.3	52.1
ТВВ-1208x1208	13000	1208	1208	1136	1136	50	28.2	42.6	56.5
ТВВ-1254x1254	14000	1254	1254	1182	1182	50	30.6	46.2	61.2

Модель водяного калорифера	Производительность по воздуху, м³/ч	Габаритные размеры, мм					Площадь поверхности теплообмена, мм
Модель водяного калорифера	Производительность по воздуху, м³/ч	L1	H1	L	H	dy	КСК2	КСК3	КСК4
ТВВ-1299x1299	15000	1299	1299	1227	1227	50	33.0	49.7	66.0
ТВВ-1345x1345	16000	1345	1345	1273	1273	50	35.5	53.6	71.0
ТВВ-1390x1390	17000	1390	1390	1318	1318	65	38.1	57.4	76.2
ТВВ-1435x1435	18000	1435	1435	1363	1363	65	40.8	61.5	81.5
ТВВ-1481x1481	20000	1481	1481	1409	1409	65	43.6	65.7	87.1
ТВВ-1526x1526	22000	1526	1526	1454	1454	65	46.4	70.0	92.8
ТВВ-1572x1572	24000	1572	1572	1500	1500	65	49.4	74.4	98.8

Структура условного обозначения. Калорифер ТВВ-1208х1208_2: ТВВ – теплообменник водяной воздушный; 1208 - внешняя длина калорифера, мм; 1208 - внешняя высота калорифера, мм; 2 - количество рядов теплообменных элементов.
