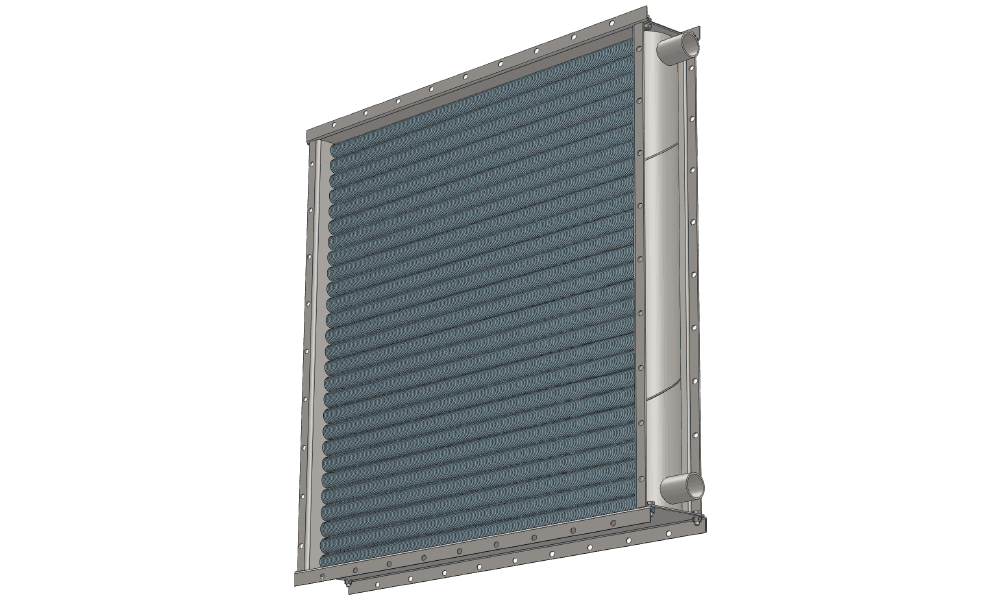

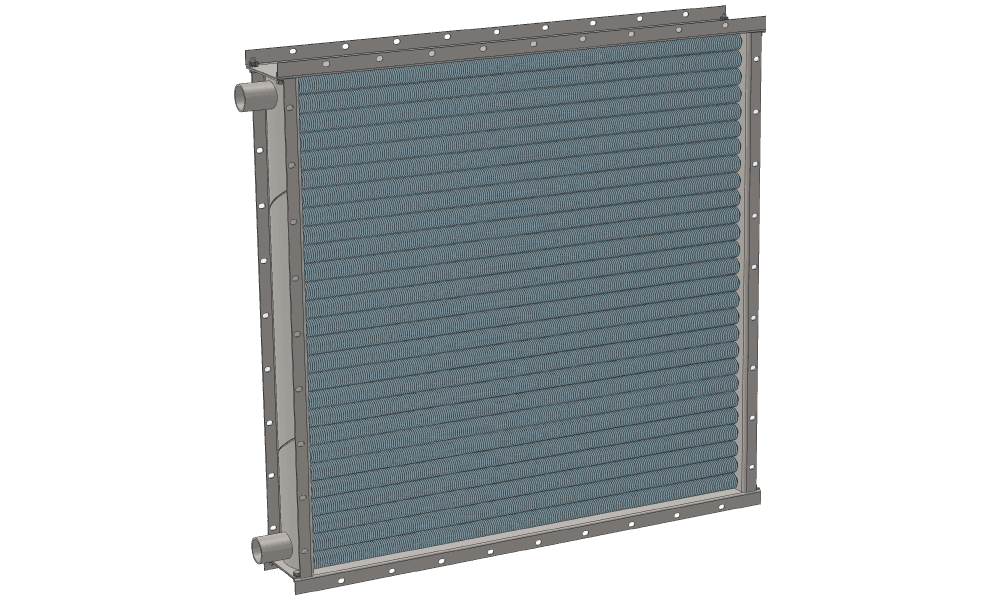

Калорифер КСк-1197*1197 водяной
Технические характеристики водяного калорифера КСК-1197*1197
Приточный водяной калорифер КСК-1197*1197 с биметаллическими оребренными элементами выпускается в двух, трех и четырех рядном исполнении. Теплоотдающие элементы выполнены на базе стальных (электросварных или бесшовных) трубок диаметром 16 мм с накатным алюминиевым оребрением. Номинальная производительность по воздуху – 15000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КСК-1197*1197 и параметров эксплуатации.
|
Производительность
по воздуху, м³/ч |
Габаритные размеры, мм | dy | Площадь поверхности теплообмена, мм | Масса, кг | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | H1 | L | H | мм | " | КСк2 | КСк3 | КСк4 | КСк2 | КСк3 | КСк4 | |
| 15000 | 1197 | 1197 | 1125 | 1125 | 50 | 2 | 35.1 | 53.0 | 70.2 | 106 | 139 | 171 |
Онлайн подбор водяного приточного калорифера КСК-1197*1197
Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м2•с, допустимая 1.5-8 кг/м2•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.
Если запас площади поверхности теплообмена недостаточен ни для одной модели приточного калорифера (двух, трех и четырех рядной) нужно перейти к следующему номеру водяного воздухонагревателя: КСК-1239х1239 . Меньший по площади нагрева теплообменник представлен на странице сайта: Калорифер КСК-1155х1155
Структура условного обозначения при заказе. Калорифер КСК-1197х1197_2: КСК - калорифер спирально-катанный; 1197 - внешняя длина калорифера, мм; 1197 - внешняя высота калорифера, мм; 2 - количество рядов теплообменных элементов.
