Калорифер ТВВ-1299*1299 водяной
Технические характеристики водяного калорифера ТВВ-1299*1299

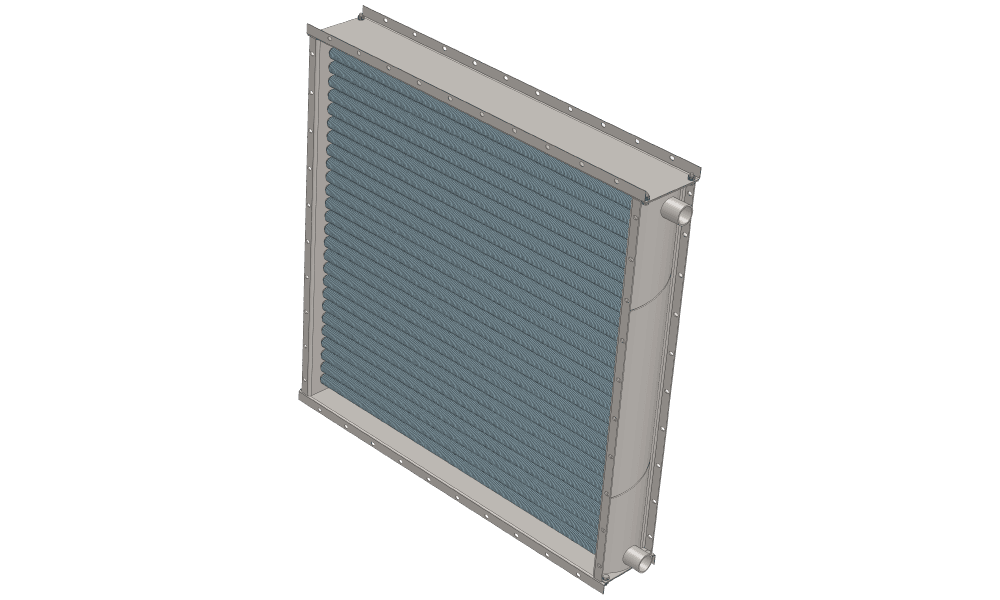

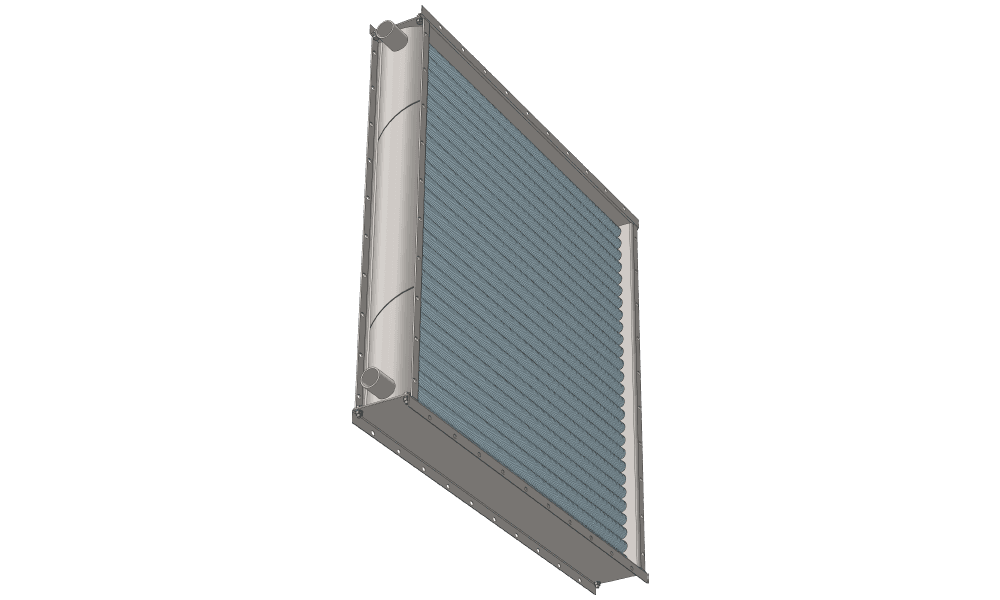

Водяной калорифер для приточной вентиляции ТВВ 1299х1299 изготавливается с двумя, тремя и четырьмя рядами теплообменных биметаллических элементов, на базе стальных трубок диаметром 22 мм и алюминиевого оребрения. Номинальная производительность по воздуху – 15000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера ТВВ-1299*1299 и параметров эксплуатации.
|
Производительность
по воздуху, м³/ч |
Габаритные размеры, мм | dy | Площадь поверхности теплообмена, мм | Масса, кг | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | H1 | L | H | мм | " | ТВВ2 | ТВВ3 | ТВВ4 | ТВВ2 | ТВВ3 | ТВВ4 | |
| 15000 | 1299 | 1299 | 1227 | 1227 | 50 | 2 | 33.0 | 49.7 | 66.0 | 127 | 171 | 225 |
Онлайн подбор водяного приточного калорифера ТВВ-1299*1299
Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м2•с, допустимая 1.5-8 кг/м2•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.
Если запас площади поверхности теплообмена недостаточен ни для одной модели приточного калорифера (двух, трех и четырех рядной) нужно перейти к следующему номеру водяного воздухонагревателя: ТВВ-1345х1345 . Меньший по площади нагрева теплообменник представлен на странице сайта: Калорифер ТВВ-1254х1254
Структура условного обозначения при заказе. Калорифер ТВВ-1299х1299_2: ТВВ - теплообменник водяной воздушный; 1299 - внешняя длина калорифера, мм; 1299 - внешняя высота калорифера, мм; 2 - количество рядов теплообменных элементов.
