Калорифер КПВУ-1345×1345

Приточный водяной калорифер КПВУ-1345x1345 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 16000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КПВУ-1345x1345 и параметров эксплуатации.

Калорифер КПВУ-1345×1345 ХЛ3. ТУ 4863-006-55613706-25

Калорифер КПВУ 1345x1345_2

Характеристики: 16000 м³/ч;

196 кВт

54 154 руб. с НДС

В заявку

Калорифер КПВУ 1345x1345_3

Характеристики: 16000 м³/ч;

267 кВт

77 334 руб. с НДС

В заявку

Калорифер КПВУ 1345x1345_4

Характеристики: 16000 м³/ч;

319 кВт

102 093 руб. с НДС

В заявку

Калькулятор подбора калорифера КПВУ 1345x1345

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КПВУ 1345x1345 (двух, трех и четырех рядной) нужно перейти к следующему номеру водяного калорифера: КПВУ-1390x1390 При избыточном запасе следует рассмотреть меньший теплообменник: КПВУ-1299x1299

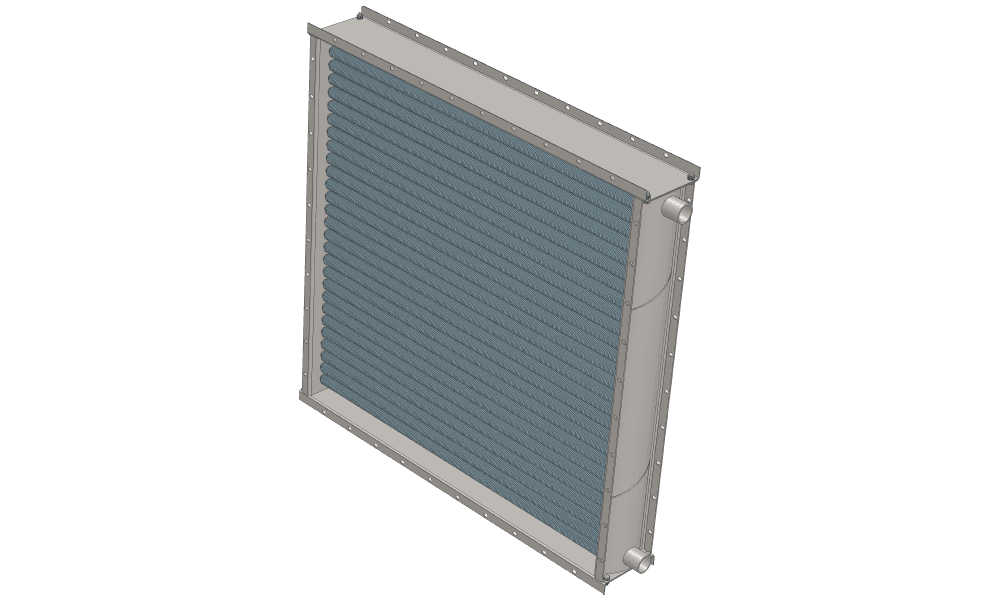

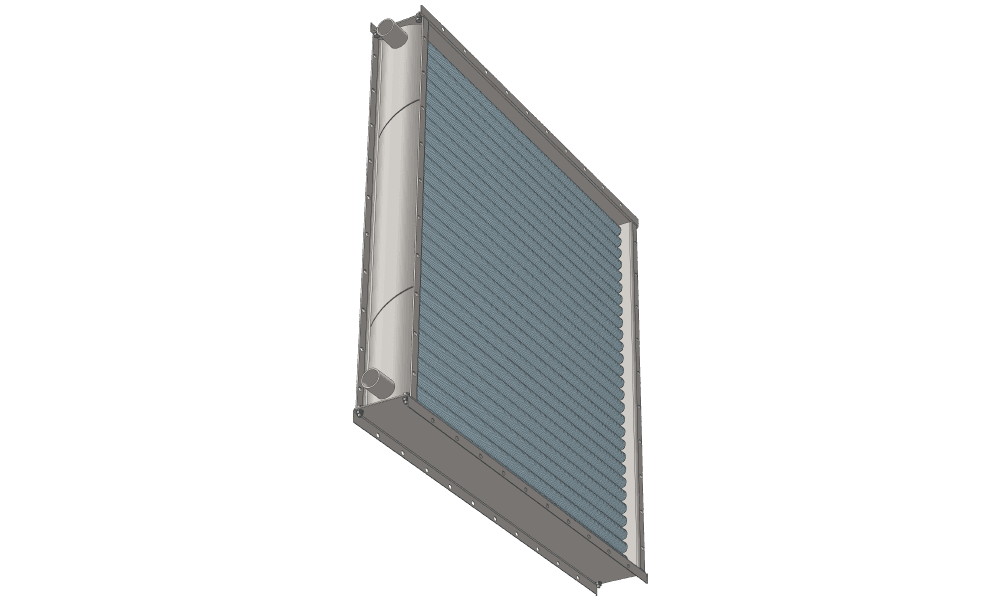

3D-модели калорифера КПВУ 1345x1345 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КПВУ 1345x1345 можно по ссылке в верхней части страницы. Водяные калориферы с производительностью по теплу 196, 267 и 319 кВт специально разработаны для приточных систем с объемом нагреваемого воздуха 16000 м³/час. Габаритные размеры по внутренним фланцам составляют 1273x1273 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 1350х1350 мм. Чертежи предназначены для использования в конструкторских проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КПВУ 1345x1345

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy		Площадь поверхности теплообмена, м2			Масса, кг
	L H	L1 H1	L2 H2	L3	C	мм	"	КПВУ2	КПВУ3	КПВУ4	КПВУ2	КПВУ3	КПВУ4
16000	1273	1321	1345	1410	1175	50	2	35.5	53.6	71.0	135	182	240

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
