Калориферы КФБ-А П паровые
Производство калориферов КФБ-А П
Калориферы паровые КФБ-А производства ООО Т.С.Т. – паровоздушные биметаллические одноходовые теплообменники, предназначенные для подогрева воздуха в холодный и переходный периоды года. В качестве теплоносителя выступает сухой насыщенный (перегретый) пар с температурой не более 190°С и давлением до 1.2 МПа. Паровые калориферы серии КФБ-А разработаны и запущены в производство в 2002 году взамен технически устаревших стальных теплообменников с нагревательными элементами в виде набивных металлических пластин и навивной ленты. Изготовление калориферов КФБ-А П осуществляется согласно ТУ 4863-002-55613706-02 с проведением обязательных приемо-сдаточных испытаний и проверкой каждого парового воздухонагревателя на герметичность и прочность.
В практике применения калориферов этой модели можно отметить их размещение в конвективных сушильных камерах деревообрабатывающих предприятий, промышленного оборудования по охлаждению рабочих жидкостей, установках для конвективной сушки семенного, продовольственного и фуражного материала на предприятиях агроперерабатывающего комплекса. Для обеспечения нормального протекания технологических процессов подземных горных работ в части организации проветривания шахтных выработок, паровые воздухонагреватели КФБ-А поставляются для компоновки калориферных секций.


Конструкция калориферов КФБ-А П

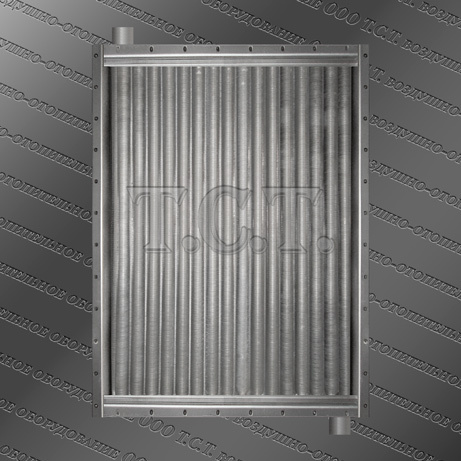

Конструктивно калорифер КФБ-А паровой представляет собой металлический модульный блок прямоугольного сечения, оснащенный несколькими рядами теплообменных элементов (1), расположенных для интенсификации теплопередачи в шахматном порядке. Монолитность каркаса обеспечивается двумя трубными решетками (2), изготовленными из листовой стали толщиной 4 мм, и распределительно-сборными коллекторами (3).
Жесткость и прочностность конструкции гарантируется сварным соединением, связывающим воедино все элементы пароконденсатного тракта одноходового воздухонагревателя КФБ-А. При правильном монтаже парового калорифера коллекторные крышки занимают верхнее и нижнее положение. Для подачи пара и отвода конденсата используются патрубки (4), монтируемые в каждый из коллекторов. Съемные боковые щитки (5) крепятся к торцам трубных решеток болтами.
Разработанные специально для эксплуатации в районах с тяжелыми климатическими условиями, паровые калориферы КФБ-А могут устанавливаться как отдельно, так и компоноваться в секции. Простой демонтаж щитков позволяет образовать весьма значительную сплошную поверхность нагрева из нескольких нагревательных модулей. Для соединения парового калорифера КФБ-А со смежным оборудованием вентиляционно-отопительной системы по периметру решеток и щитков пробиваются монтажные отверстия (6).
Паровоздушные биметаллические калориферы КФБ-А эксплуатируются с вертикальным расположением теплообменных элементов, которые могут быть изготовлены в двух вариантах: на базе стальных электросварных прямошовных по ГОСТ 10704 или цельнотянутых бесшовных по ГОСТ 8734 несущих трубок диаметром 22х1.5 мм и алюминиевого спирально-накатного оребрения номинальным диаметром 41 мм. Применение несущих трубок увеличенного сечения диаметром 22 мм, в отличие от нагревателей типовых калориферов диаметром 12 и 16 мм снижает гидравлическое сопротивление, уменьшает возможность зарастания и полного перекрытия их внутреннего сечения. Метод механического деформирования обеспечивает их монолитное сопряжение и плотный термический контакт с алюминиевой оребренной поверхностью, что способствует высокой коррозионной и тепловой стойкости.
Технические характеристики калориферов КФБ-А П
Калориферы паровые серии КФБ-А изготавливаются в двух вариантах: КФБ А 3 – трехрядная модель и КФБ А 4 – четырехрядный теплообменник. Увеличение количества рядов предполагает собой нагрев входящего воздуха на большую разницу температур.
- Калорифер КФБ-2 А3 П2000 м3/ч; 55 кВт
- Калорифер КФБ-3 А3 П2500 м3/ч; 68 кВт
- Калорифер КФБ-4 А3 П3200 м3/ч; 85 кВт
- Калорифер КФБ-5 А3 П4400 м3/ч; 117 кВт
- Калорифер КФБ-6 А3 П5500 м3/ч; 143 кВт
- Калорифер КФБ-7 А3 П6700 м3/ч; 176 кВт
- Калорифер КФБ-8 А3 П8000 м3/ч; 208 кВт
- Калорифер КФБ-9 А3 П9200 м3/ч; 237 кВт
- Калорифер КФБ-10 А3 П10500 м3/ч; 268 кВт
- Калорифер КФБ-11 А3 П12000 м3/ч; 311 кВт
- Калорифер КФБ-12 А3 П13500 м3/ч; 348 кВт
- Калорифер КФБ-13 А3 П16000 м3/ч; 407 кВт
- Калорифер КФБ-14 А3 П18000 м3/ч; 456 кВт
Паровые воздухонагреватели любой рядности состоят из тринадцати типоразмеров, каждому из которых присваивается свой порядковый номер. Калориферы одного номера КФБ-А3 и КФБ-А4 имеют одинаковые длину и высоту, а также производительность по воздуху, но разную тепловую мощность. Диапазон производительности по воздуху и теплу в зависимости от модели и номера парового калорифера серии КФБ-А варьируется от 2000 до 18000 м3/час, от 55 до 500 кВт.
- Калорифер КФБ-2 А4 П2000 м3/ч; 59 кВт
- Калорифер КФБ-3 А4 П2500 м3/ч; 75 кВт
- Калорифер КФБ-4 А4 П3200 м3/ч; 95 кВт
- Калорифер КФБ-5 А4 П4400 м3/ч; 127 кВт
- Калорифер КФБ-6 А4 П5500 м3/ч; 155 кВт
- Калорифер КФБ-7 А4 П6700 м3/ч; 193 кВт
- Калорифер КФБ-8 А4 П8000 м3/ч; 226 кВт
- Калорифер КФБ-9 А4 П9200 м3/ч; 261 кВт
- Калорифер КФБ-10 А4 П10500 м3/ч; 298 кВт
- Калорифер КФБ-11 А4 П12000 м3/ч; 340 кВт
- Калорифер КФБ-12 А4 П13500 м3/ч; 380 кВт
- Калорифер КФБ-13 А4 П16000 м3/ч; 446 кВт
- Калорифер КФБ-14 А4 П18000 м3/ч; 500 кВт

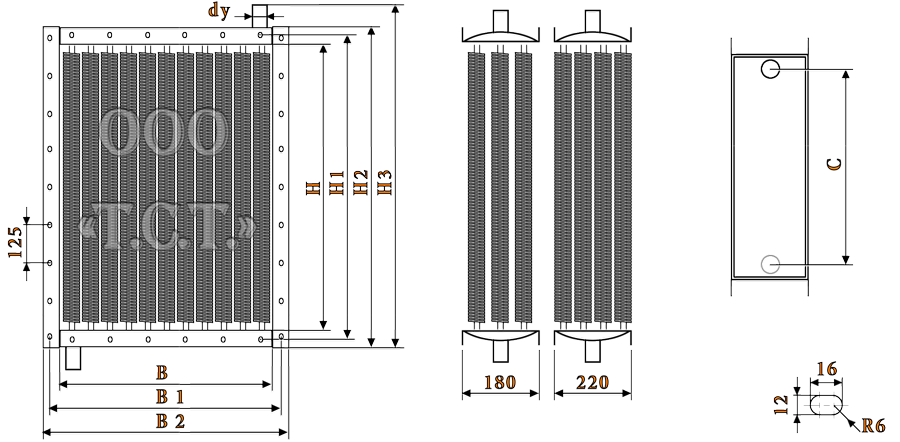

Габаритные размеры калориферов КФБ-А П

Структура условного обозначения паровых калориферов КФБ-А производства ООО «Т.С.Т.». Калорифер КФБ-7 А4 УХЛ3 П (ТУ 4863-002-55613706-02): КФБ – калорифер фронтальный большой; А - алюминиевое спирально-накатное оребрение нагревательных трубок; 4 - количество рядов теплообменных элементов; 7 - типоразмер воздухонагревателя; УХЛ - климатическое исполнение; 3 - категория размещения; П – паровой по используемому теплоносителю.
