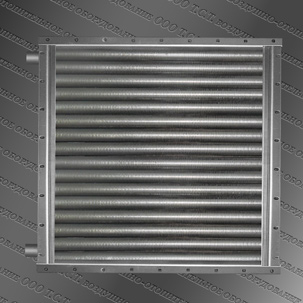

Калорифер ТВВ-1572*1572 водяной
Технические характеристики водяного калорифера ТВВ-1572*1572

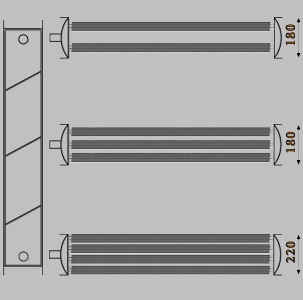

Водяной калорифер для приточной вентиляции ТВВ 1572х1572 изготавливается с двумя, тремя и четырьмя рядами теплообменных биметаллических элементов, на базе стальных трубок диаметром 22 мм и алюминиевого оребрения. Номинальная производительность по воздуху – 24000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера ТВВ-1572*1572 и параметров эксплуатации.
|
Производительность
по воздуху, м³/ч |

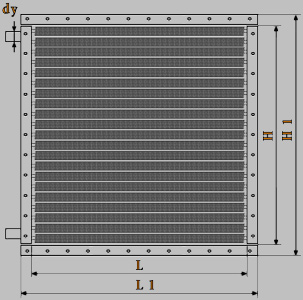

Габаритные размеры, мм | dy | Площадь поверхности теплообмена, мм | Масса, кг | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | H1 | L | H | мм | " | ТВВ2 | ТВВ3 | ТВВ4 | ТВВ2 | ТВВ3 | ТВВ4 | |
| 24000 | 1572 | 1572 | 1500 | 1500 | 65 | 2 1/2 | 49.4 | 74.4 | 98.8 | 182 | 247 | 319 |
Онлайн подбор водяного приточного калорифера ТВВ-1572*1572
Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м2•с, допустимая 1.5-8 кг/м2•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.
Меньший по площади нагрева теплообменник представлен на странице сайта: Калорифер ТВВ-1526х1526
Структура условного обозначения при заказе. Калорифер ТВВ-1572х1572_4: ТВВ - теплообменник водяной воздушный; 1572 - внешняя длина калорифера, мм; 1572 - внешняя высота калорифера, мм; 4 - количество рядов теплообменных элементов.
