Шкафы управления калориферами ШУК

Назначение и сфера применения шкафов управления калорифером ШУК

Шкафы управления калориферами ШУК (производство ЗАО (с 16.01.2015 ООО) Т.С.Т.) предназначены для запуска, синхронизации работы и защиты при аварийных ситуациях, электрических воздухонагревательных установок типа СФОЦ (ЭКОЦ) и комплектуемых в их составе электрокалориферов СФО (ЭКО) и радиальных вентиляторов низкого давления ВР 85-77.

Щиты управления калорифером устанавливаются и эксплуатируются в помещениях с невзрывоопасной окружающей средой, не содержащей токопроводящей пыли, других твердых примесей, липких веществ и волокнистых материалов, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию. Блоки управления приточными калориферами рассчитаны на работу в макроклиматических районах с умеренным и холодным климатом (УХЛ) категории размещения 4 по ГОСТ 15150-69. Допускается эксплуатация оборудования при температуре до -20°С.

Устройство и принцип работы щитов управления калорифером ШУК

• - автоматический выключатель, включающий и выключающий цепь управления;
• - магнитные пускатели, предназначенные для запуска и обеспечения непрерывной работы нагревательных секций и вентилятора;
• - тепловое реле, служащее для защиты электродвигателя от перегрузки.

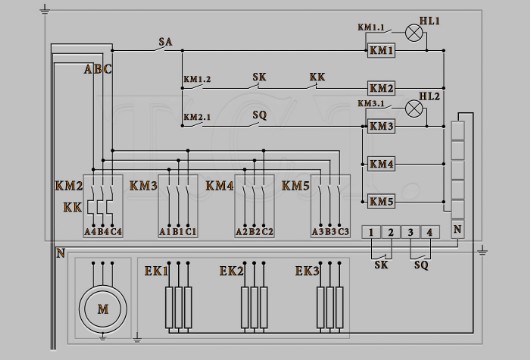

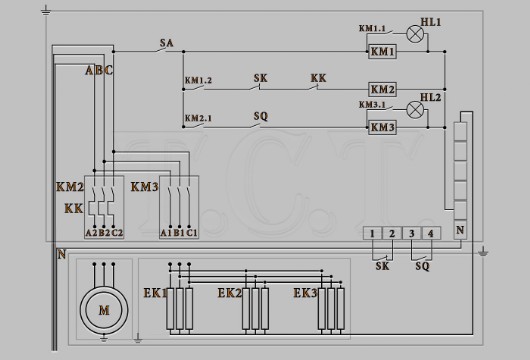

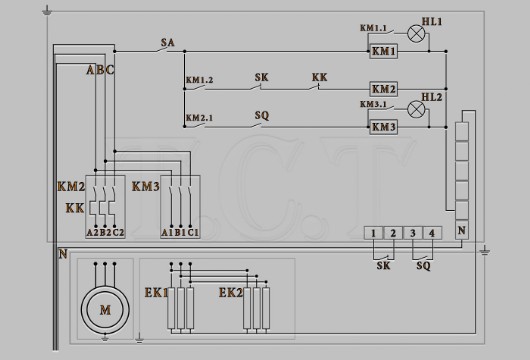

Технические характеристики, чертеж, комплектация, принципиальные электрические схемы подсоединения.

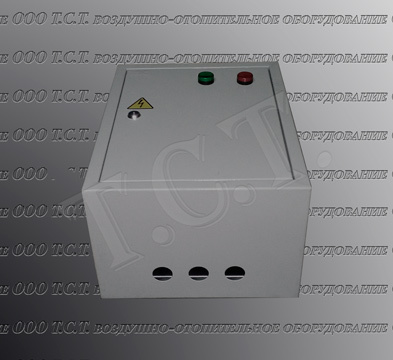

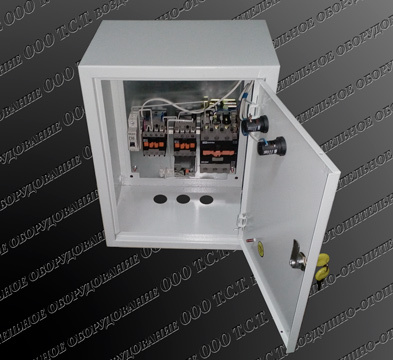

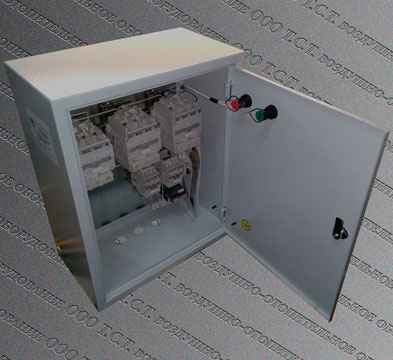

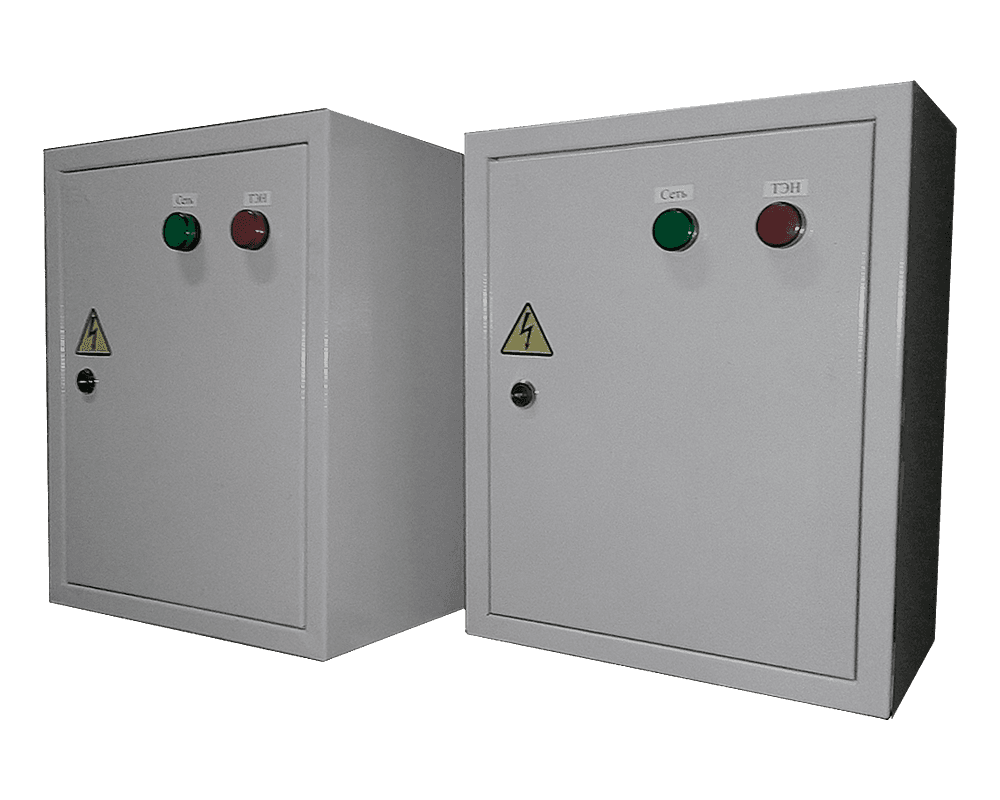

На панели блока управления калорифером размещены: светосигнальная лампочка «Сеть», светосигнальная лампочка «ТЭНы», служащие для индикации состояния электрических цепей и сигнализации о работе шкафа. Клеммная колодка, размещенная внутри шкафа, используется для подключения проводов от температурного и ветрового реле, установленных вне блока управления. При заказе шкафа управления без соответствующей электрокалориферной установки типа СФОЦ, рекомендуется доукомплектовать его температурным и ветровым реле, предназначенным для аварийного отключения электронагревательных секций в нештатных ситуациях. Нулевая шина с клеммами служит для подключения нулевых проводников.

• Пускозащитная аппаратура обеспечивает:
• - невозможность включения секций электрических нагревателей при не включенном вентиляторе;
• - отключение электродвигателя вентилятора при токовых перегрузках и заклинивании ротора;
• - отключение секций электрокалорифера при аварийном отключении электродвигателя вентилятора;
• - отключение всех секций при срабатывании термовыключателя защиты ТЭНов от аварийного перегрева.

Технические характеристики и габаритные размеры шкафов управления ШУК

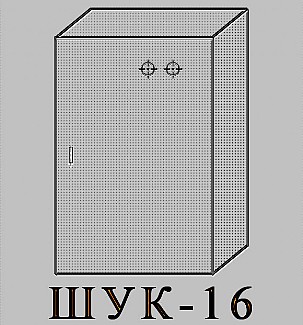

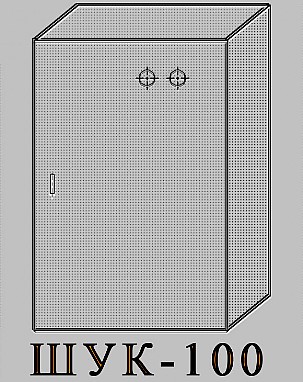

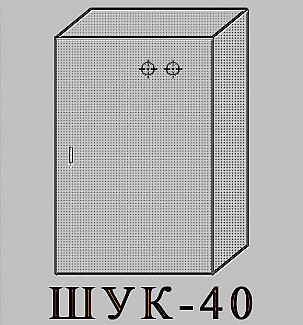

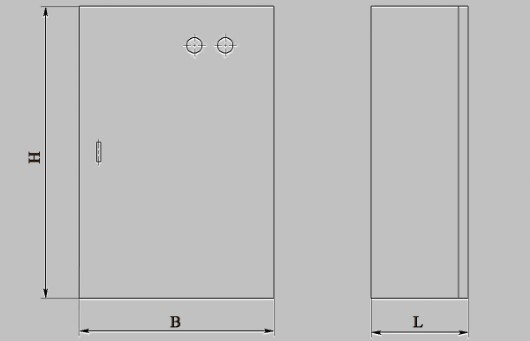

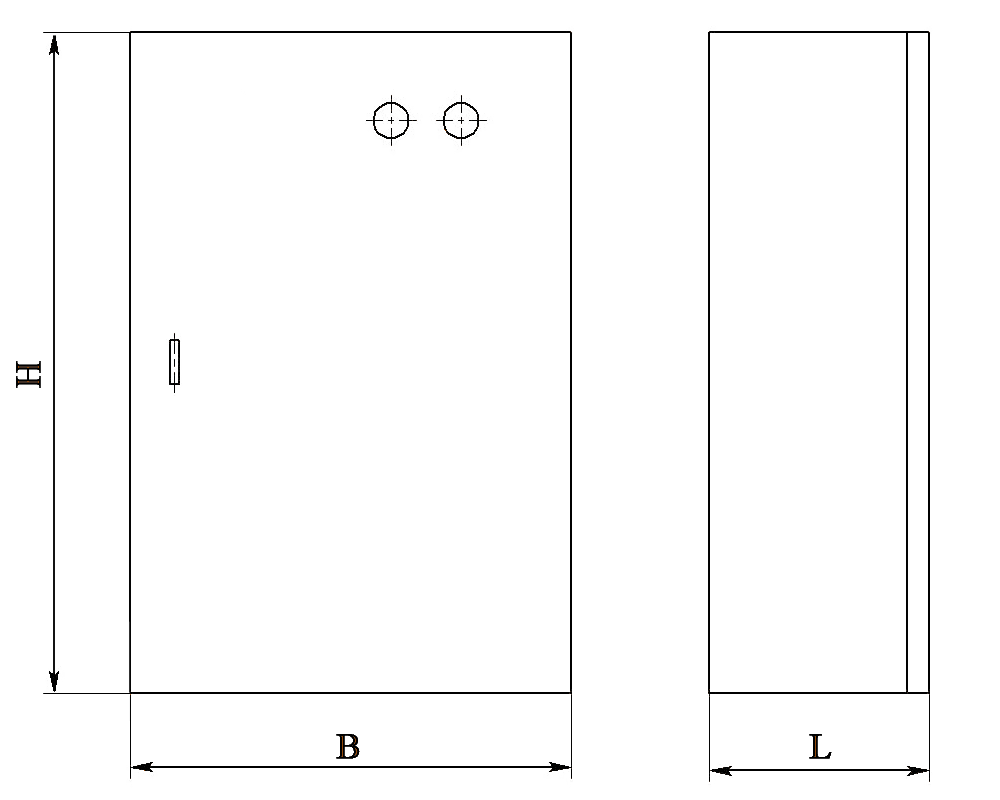

Модельный ряд, технические характеристики и габаритные размеры шкафов управления калорифером ШУК для управления воздухонагревательными установками СФОЦ (ЭКОЦ) и комплектуемыми в их составе электрокалориферами СФО (ЭКО) производства предприятия ООО Т.С.Т. в базовой комплектации представлены в таблице и чертеже.

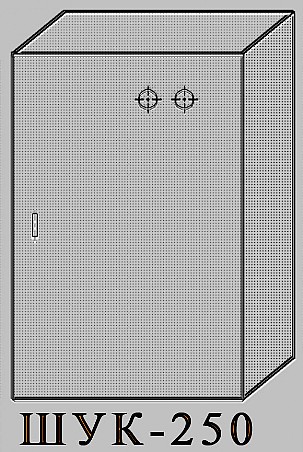

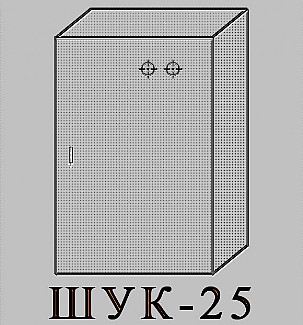

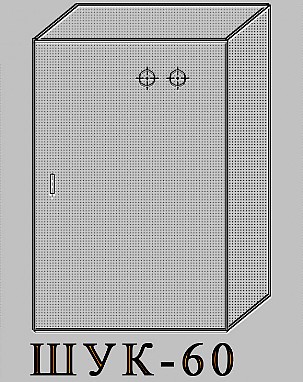

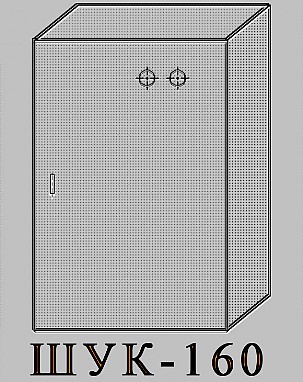

Шкафы управления калорифером ШУК (производитель ООО Т.С.Т.) подразделяются на семь конструктивных моделей, соответствующих определенной обслуживаемой воздухонагревательной установки серии СФОЦ, включающей в себя электрический калорифер, укомплектованный оребренными нагревателями и радиальный вентилятор. Для более подробного ознакомления с техническими характеристиками выбранной Вами модели, следует кликнуть левой клавишей на соответствующее изображение шкафа управления. В описании также представлены чертежи электрической схемы подключения и справочные данные по подбору кабелей для подключения питания.

Подготовка и порядок работы шкафа управления ШУК

1. Установить на электрокалорифер температурное реле SK ТРМ 11-01. 2. Установить ветровое реле SQ на выбранном месте: на электрокалорифере, на вентиляторе, на воздуховоде.
3. Проверить правильность соединения температурного и ветрового реле с блоком управления калорифером.
4. Для запуска установки включить автоматический выключатель SA. При этом замыкается цепь управления срабатывает магнитный пускатель КМ1 и загорается светосигнальная арматура (лампа зеленая) HL1.
5. Магнитный пускатель КМ1 своим контактом КМ1.2 подготавливает цепь включения пускателя вентилятора КМ2. Контакт температурного реле ТРМ 11-01 SK замкнут. Электротепловое реле КК подключено к выходным силовым контактам пускателя КМ2. Срабатывает пускатель вентилятора КМ2. Направление вращения колеса вентилятора должно соответствовать направлению стрелки на его корпусе.
6. Магнитный пускатель КМ2 своим контактом КМ2.1 подготавливает цепь включения пускателя КМ3. По мере разгона вентилятора воздушный поток через электрокалорифер увеличивается, срабатывает ветровое реле SQ и включается пускатель электрокалорифера КМ3 (КМ4, КМ5). При этом загорается светосигнальная арматура (лампа красная) HL2, сигнализируя, что электрокалориферные секции ЕК1, ЕК2 (ЕК3) включены.
7. Установка вышла на номинальный режим работы.
8. При аварийной остановке вентилятора и прекращения подачи воздуха, размыкается контакт ветрового реле SQ и происходит отключение вентилятора и секций нагревателей. В случае токовой перегрузки электродвигателя вентилятора М, срабатывает электротепловое реле КК, обесточивая магнитный пускатель вентилятора КМ2. По мере остывания пластин электротеплового реле КК и замыкания контактов, магнитный пускатель КМ2 вновь будет готов к запуску электродвигателя. При превышении максимальной температуры на поверхности ТЭНа, равной 190 (180) °С, контакт SK температурного режима реле ТРМ 11-01 размыкается, отключая вентилятор и электрокалорифер. После остывания ТЭНов и замыкания контакта SK установка вновь запускается.
9. Для выключения установки следует выключить автоматический выключатель SA. Светосигнальная арматура HL1 и HL2 гаснет.

Структура условного обозначения. Шкаф управления калорифером ШУК - Р/ УХЛ4:
ШУК - шкаф управления калорифером; Р - номинальная мощность, кВт; УХЛ4 - климатическое исполнение и категория размещения по ГОСТ 15150-69.
