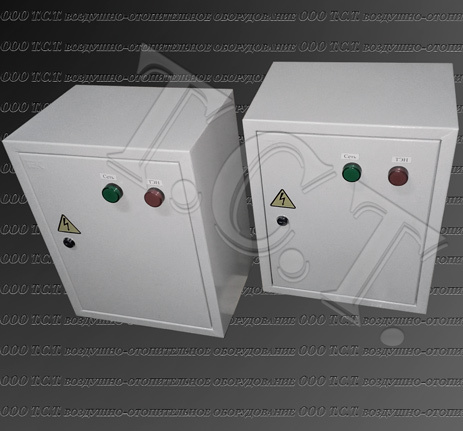

Шкаф управления калорифером ШУК-40
Назначение и сфера применения шкафа управления калорифером ШУК-40
Шкаф управления калорифером ШУК-40 производства предприятия ООО Т.С.Т. применяется для комплексного управления электрическим калорифером и вентилятором, входящим в состав соответствующей воздухонагревательной установки для приточной вентиляции СФОЦ-40, их автоматического отключения при аварийных режимах работы. Блоки управления ШУК-40 устанавливаются и эксплуатируются в помещениях с невзрывоопасной окружающей средой, не содержащей токопроводящей пыли, липких веществ и волокнистых материалов, и рассчитаны на работу в макроклиматических районах с умеренным и холодным климатом (УХЛ) категории размещения 4 по ГОСТ 15150-69.

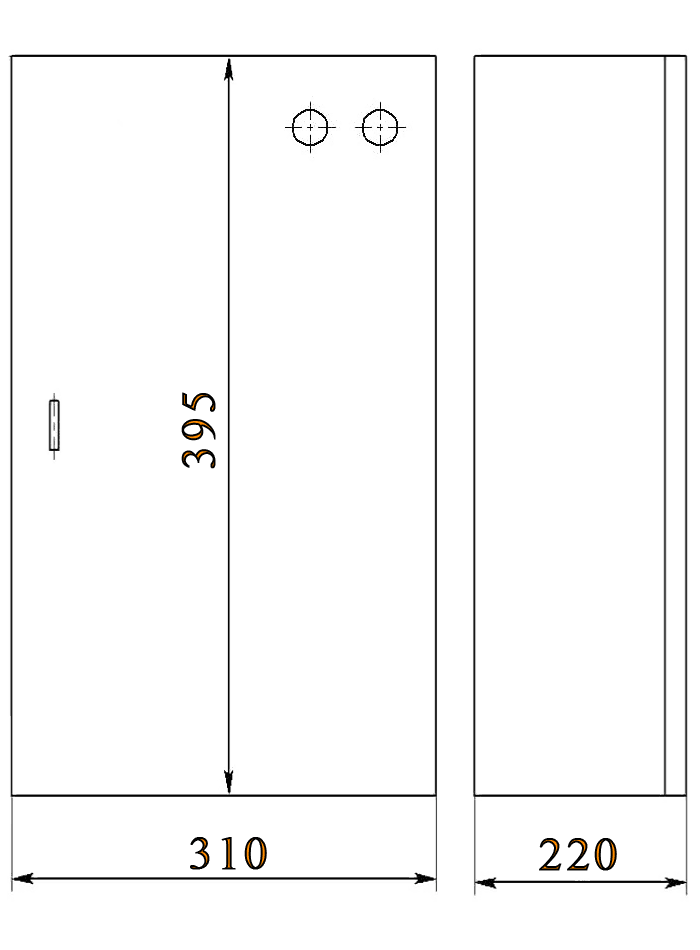

Конструкция и чертеж шкафа управления ШУК-40
Электрощит управления калорифером ШУК-40 типа БУ представляет собой сварной металлический корпус настенного крепления с вмонтированной внутри него аппаратурой управления и защиты, установленной на монтажной панели. В состав электротехнических приборов входят: автоматический выключатель, малогабаритные контакторы для запуска нагревательных секций и вентилятора, электротепловое токовое реле, индикационная светосигнальная арматура. При покупке шкафа управления в составе электрической воздухонагревательной установки, блок комплектуется температурным и ветровым реле.
Технические характеристики и комплектация ШУК-40
Шкаф управления калорифером ШУК-40 обеспечивает:- • индикацию режимов работы установки;
- • невозможность включения секций электрических нагревателей при не включенном вентиляторе;
- • отключение электродвигателя вентилятора при токовых перегрузках и заклинивании ротора;
- • отключение секций электрокалорифера при аварийном отключении электродвигателя вентилятора;
- • отключение всех секций при срабатывании термовыключателя защиты ТЭНов от аварийного перегрева.
Шкаф управления калорифером приточно-вентиляционной системы ШУК-40 служит для дополнительной комплектации: электрических воздухонагревательных установок СФОЦ (ЭКОЦ) 40, предназначенных для вентиляции и отопления небольших производственных и промышленных помещений, крупных мастерских; электрических калориферов СФО (ЭКО) 40, выступающих, как комплектуемое изделие к этой установке, либо как самостоятельный нагревательный модуль, работающей в воздушном потоке с минимально возможной производительностью 2500 м3/час.
В таблице представлены основные технические характеристики и справочные данные по необходимым комплектуемым изделиям для запуска шкафа управления типа БУ ШУК-40 в работу.
| Шкаф управления калорифером ШУК-40. Технические характеристики и комплектация | |
|---|---|
| Напряжение питающей сети, В | 380 |
| Частота питающей сети, Гц | 50 |
| Напряжение цепи управления, В | 220 |
| Мощность электродвигателя, кВт | до 1.5 |
| Внешние габаритные размеры, мм | 220 х 310 х 395 |
| Масса шкафа, кг | 10 |
| Корпус металлический | ЩМП-1 |
| Автоматический выключатель ВА 47-29 1Р 10А | 1 |
| Арматура светосигнальная (красная) | 1 |
| Арматура светосигнальная (зеленая) | 1 |
| Реле тепловое РТИ (РТН) 5.5 - 8А | 1 |
| Пускатель КМИ (КМН) 9А 220-230В | 2 |
| Пускатель КМИ (КМН) 95А 220-230В | 1 |
| Реле температурное ТРМ 11-01 (11-11) | 1 |
| Реле ветровое с микрокнопкой КМ-1 | 1 |
| Мощность электрокалорифера, общая, кВт | 45 |
| Мощность одной секции электрокалорифера, кВт | 15 |
| Мощность электродвигателя вентилятора, кВт | 0.75 |
| Расчетный ток линии электрокалорифера, А | 68 |
| Расчетный ток одной секции электрокалорифера, А | 23 |
| Расчетный ток линии электродвигателя вентилятора, А | 2 |
| Пусковые токи электродвигателя, А | 10 |
| Расчетный ток магистрали, питающей установку, А | 70 |
| Силовой кабель от сети, минимальное сечение медной жилы кабеля, мм2 | 10 |
| Кабель на секции, минимальное сечение медной жилы на каждую фазу секции, мм2 | 4 |
| Кабель на электродвигатель, минимальное сечение медной жилы кабеля, мм2 | 2.5 |
| Провода для подключения температурного и ветрового реле, сечение, мм2 | 1 |
При заказе шкафа управления без соответствующей электрокалориферной установки типа СФОЦ-40, рекомендуется доукомплектовать его температурным и ветровым реле. Температурное реле ТРМ-11, в случае превышения температуры оребрения тэнов выше допустимого уровня, и ветровое реле, в случае аварийного прекращения подачи воздушного потока, размыкают цепи управления и отключают нагревательные секции.

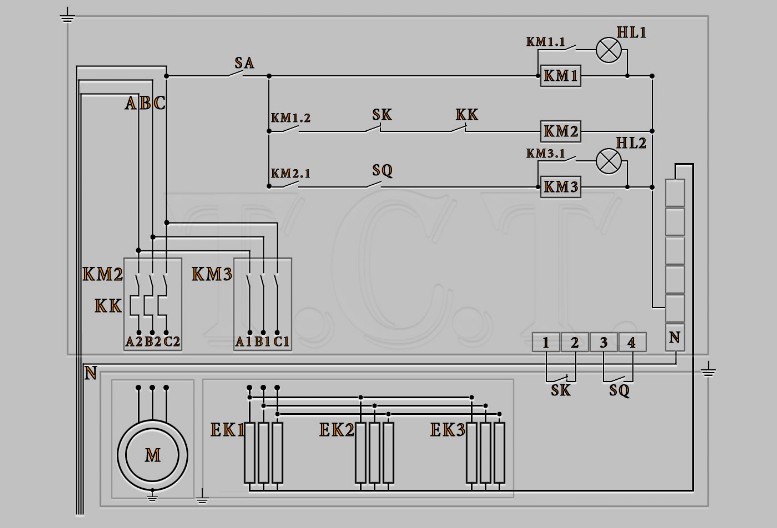

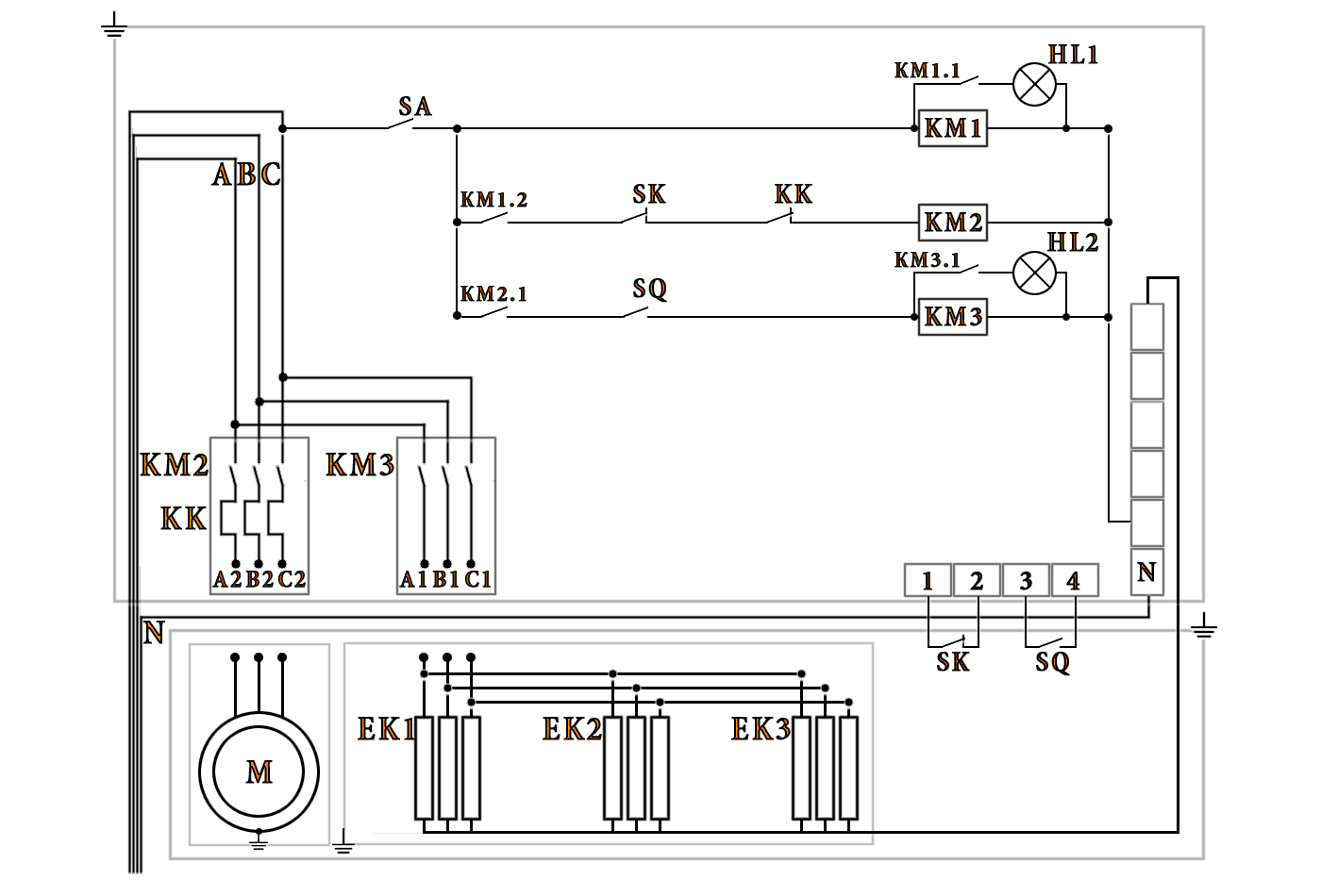

Электрическая схема подключения шкафа управления ШУК-40
Шкаф управления ШУК-40 подключается к сети и электрокалориферной установке согласно электрической схемы. Монтаж электрических цепей производится кабелем, справочные данные, по сечению которого представлены в таблице.
Структура условного обозначения в принципиальной схеме ШУК-40:
SA - автоматический выключатель ВА 47-29;
HL1 - арматура светосигнальная (зеленая);
HL2 - арматура светосигнальная (красная);
EK 1 – секция нагревателей;
EK 2 – секция нагревателей;
EK 3 – секция нагревателей;
M – электродвигатель;
SK - реле температурное ТРМ 11;
SQ – реле ветровое;
KK – реле тепловое РТИ 5.5-8А;
KM 1 - пускатель КМИ 9А;
KM 2 – пускатель КМИ 9А;
KM 3 – пускатель КМИ 95А.
Монтаж, подключение и порядок работы шкафа управления ШУК-40
Электрический щит управления ШУК-40 устанавливается на вертикальной плоскости в одном помещении с обслуживаемой электрокалориферной
установкой и электрическим калорифером. Способы прокладки питающих кабелей должны соответствовать требованиям действующих ПУЭ.
Перед включением шкафа управления необходимо проверить:
- надежность заземления шкафа управления и сопутствующего оборудования;
- состояние цепей и приборов;
- правильность подключения электрических цепей;
- затяжку всех доступных контактных соединений и при необходимости подтянуть.
