Калориферы КП

Производство и сфера применения паровых калориферов КП

Калориферы КП паровые – биметаллические паровоздушные теплообменники производства предприятия ООО Т.С.Т. с увеличенным диаметром несущих труб, применяемые для подогрева обрабатываемого воздуха, поступающего в производственные помещения и склады, промышленные ангары, сушильные камеры.

Для обеспечения нормального протекания технологических процессов подземных горных работ в части организации проветривания шахтных выработок, воздухонагреватели КП поставляются для компоновки калориферных установок.

Производство калориферов КП осуществляется в соответствии с технической документацией ТУ 4863-002-55613706-02 с проведением приемо-сдаточных испытаний каждого нагревателя. Теплообменники КП предназначены для эксплуатации в условиях умеренного и холодного (УХЛ) климата категории размещения 3 по ГОСТ 15150-69 с предельно-допустимым содержанием химически агрессивных веществ нагреваемой среды в соответствии с ГОСТ 12.1.005-88.

Конструкция и основные составные части калориферов КП

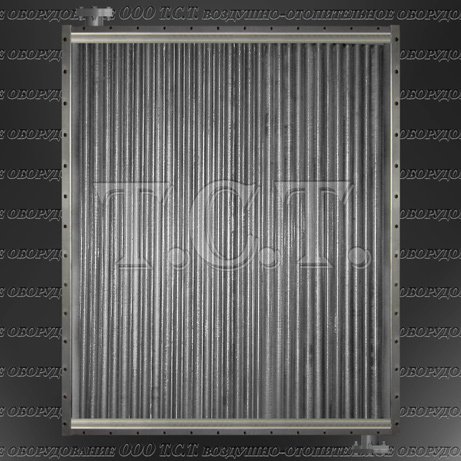

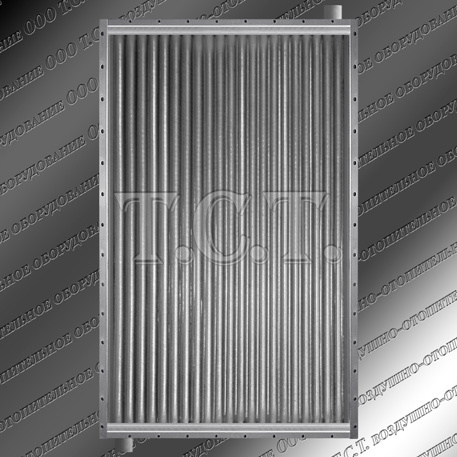

В конструктивном плане калорифер КП представляет собой жесткий монолитный корпус с автономным пароводяным трактом. Жесткость конструкции придает единое скрепление трубных решеток, коллекторных коробок и теплообменных элементов.

Теплообменные элементы представляют собой приваренные к решеткам металлические трубки (электросварные прямошовные по ГОСТ 10704-91 или цельнотянутые бесшовные по ГОСТ 8734-75). Бесшовные трубки характеризуются более высоким качеством поверхности и отсутствием уязвимых участков в виде швов. Поверх трубок накатывается алюминиевое оребрение номинальным диаметром 41 мм с межреберным интервалом 3.35 мм.

Коллекторные крышки с установленными патрубками крепятся сварным соединением с обратной стороны трубных решеток. Для упрощения монтажа и во избежание замятия теплоотдающей поверхности к торцам корпуса болтовым соединением прикручиваются боковые щитки.

В каталоге представлены описание, принцип работы, чертежи с габаритными размерами воздухоподогревателей серии КП. Для расчета и подбора паровых теплообменников выложены таблицы с теплотехническими и аэродинамическими характеристиками всех моделей калориферов этого типа.

Высокие теплотехнические и эксплуатационные характеристики калориферов КП производства ООО Т.С.Т., определяются отличным, по сравнению с воздухонагревателями марок КПСк, КПС, КПБ и ВНП, конструктивным исполнением. Применение несущих трубок с увеличенным сечением для прохода теплоносителя, их монолитное сопряжение и плотный термический контакт с алюминиевой оребренной поверхностью предоставляют ряд преимуществ. Среди них: уменьшение возможности зарастания внутренних полостей грязью и накипью, более длительное сохранение высоких рабочих показателей, снижение рисков замораживания теплообменника из-за полного перекрытия внутреннего сечения трубок, высокая коррозионная и тепловая стойкость поверхностного оребрения.

Модели и типоразмеры калориферов серии КП

Паровые калориферы КП по количеству уровней теплопередающих элементов изготавливаются в двух вариантах: КП3 (три ряда по ходу движения воздушного потока) и КП4 (модель состоит из четырех рядов). Воздухоподогреватели каждой рядности делятся на 7 типоразмеров. Соответствующие номера трех и четырех рядного исполнения имеют одинаковое сечение для прохода воздуха, но разную площадь поверхности теплообмена, и соответственно, производительность по теплу.

Габаритные размеры и технические характеристики калориферов КП

Ниже представлена таблица с техническими данными и габаритными размерами паровых калориферов серии КП (ВНП 113 ХЛ3) в трех и четырех рядном исполнении. Кликнув мышкой по наименованию воздухонагревателя можно посмотреть расширенное теплотехническое описание - расчет рабочих параметров при разной температуре и давлении теплоносителя и входящего в теплообменник воздуха, данные по аэродинамическому сопротивлению, требуемый расход пара, коэффициент теплопередачи.

Основные теплотехнические характеристики воздухонагревателей КП приведены для режима со следующими параметрами теплоносителя и воздуха: • температура воздуха на входе - минус 35°С; • массовая скорость воздуха в фронтальном сечении – 3.6 кг/м2•с; • температура пара на входе - 100°С; • давление пара на входе – 0.1 МПа. Показатели тепловой мощности при других параметрах теплоносителя и воздуха представлены в расширенном описании каждой модели.

Конструктивное исполнение, широкий диапазон производительности по воздуху и теплу калориферов с увеличенным диаметром трубок серии КП, предполагает собой значительную область их применения. В качестве нагревательного секционного оборудования калориферы КП монтируются в системы проветривания угольных и рудных шахт, выступают источником теплого воздуха для установок по сушке масличных, зерновых и других сельскохозяйственных материалов агроперерабатывающих предприятий, используются в конвективных воздушных камерах деревообрабатывающих цехов, где в качестве теплоносителя для подогрева сушильного агента подается насыщенный водяной пар.

Структура условного обозначения. Калорифер КП 311-02 УХЛ3 (ТУ 4863-002-55613706-02):
КП – калорифер паровой; 3 - количество рядов теплообменных элементов; 11 - типоразмер воздухонагревателя; 02 - конструктивное исполнение; УХЛ - климатическое исполнение; 3 - категория размещения.
