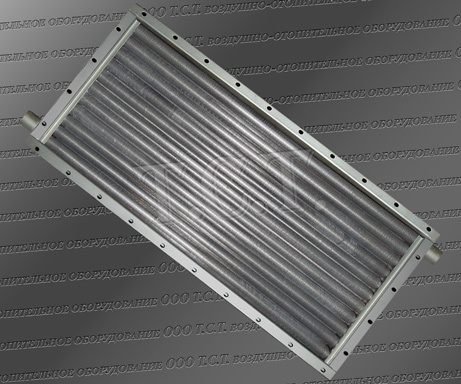

Калорифер КП 310 (воздухонагреватель ВНП-310 хл) – одноходовой воздушный теплообменник средней модели с увеличенным диаметром
теплоотдающих элементов, предназначенный для нагрева помещений производственного, бытового и гражданского назначения в зимнее и
переходное время года. Калориферы КП (ВНП 113...22) 310 компонуются в промышленные сушильные установки, где выступают в качестве
источника теплоты, основную часть которой составляет скрытая теплота парообразования. Производство калориферов КП 310 осуществляется
согласно требованиям технической документации ТУ 4863-002-55613706-02 с обязательной проверкой каждого теплообменника на
герметичность. Воздухонагреватели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом
с категорией размещения 3 в соответствии с ГОСТ 15150.
Конструкция и технические характеристики калорифера КП 310
Калорифер КП состоит из металлического корпуса, теплопередающих элементов и двусторонних коллекторных крышек с патрубками. Корпус парового
воздухоподогревателя включает в себя трубные решетки и съемные боковые щитки, соединенные между собой болтовой стяжкой. Теплопередающие
элементы - металлические (электросварные по ГОСТ 10704-91 или бесшовные по ГОСТ 8734-75) несущие трубки диаметром 22 мм, приваренные
к трубным решеткам. Площадь поверхности теплообмена калорифера обеспечивается спирально-накатным алюминиевым оребрением
(АД 1 по ТУ 1-8-267-99). Увеличенная, относительно воздухонагревателей других моделей, площадь сечения для прохода теплоносителя
сокращает вероятность полного перекрытия внутренней полости отдельных несущих труб, минимизирует риски замораживания и потери рабочих
эксплуатационных характеристик калорифера.
Основные технические характеристики парового воздухонагревателя КП 310-02-УХЛ3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
6300
161
21.9
74
Объем (емкость) воздухонагревателя ВНП 310 - 0.0144 м³. Габариты по внешнему контуру - 1227 х 575 х 180 мм.
Количество теплонесущих трубок – 32 шт.
Габаритные и присоединительные размеры калорифера КП 310
Габаритные и присоединительные размеры оребренного теплообменника КП (ВНП 113 310), мм
H
H 1
H 2
H 3
B
B 1
B 2
C
dy
1155
1203
1227
1275
503
551
575
430
32
Рабочие расчетные параметры парового калорифера КП (ВНП113-310.22ХЛ3)
Технические данные калорифера КП 310 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
1
3
1.155
0.581
21.9
0.00379
0.00101
0.00907

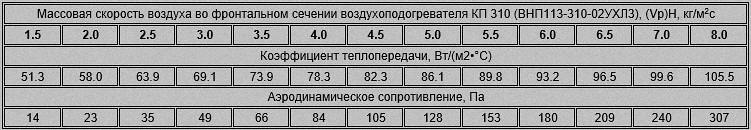

Коэффициент теплопередачи и аэродинамическое сопротивление калорифера КП 310
Ниже представлена таблица с показателями коэффициентов теплопередачи и аэродинамического сопротивления парового воздухонагревателя
типа КП-310 (калорифера ВНП-310 хл), в зависимости от массовой скорости воздуха в фронтальном сечении.
В таблице представлены некоторые показатели теплотехнического расчета калорифера КП 310. Расчет произведен для температурных значений
входящего воздуха от +40 до -50 градусов. Объем нагреваемого воздуха варьируется от 6300 до 11000 метров кубических в час, температура
и давление используемого теплоносителя - от 100°C (0.1 МПа) до 180°C (1.0 МПа). Выложенные теплотехнические показатели можно
использовать при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0,1
Температура пара, °С
99,6
Производительность по воздуху, м³/ч
6300
9000
11000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
43
38
32
27
35
29
22
16
30
24
17
10
Массовая скорость воздуха, кг/м²•с
3,74
3,84
3,95
4,06
5,41
5,57
5,75
5,93
6,67
6,87
7,10
7,33
Аэродинамическое сопротивление, Па
74
78
82
87
148
157
166
176
219
231
246
261
Коэффициент теплопередачи, Вт/(м²•°C)
76,0
76,9
77,8
78,8
89,1
90,3
91,5
92,7
97,6
98,8
100,2
101,6
Расход пара калорифером КП 310, кг/час
223
245
270
293
278
306
337
367
315
346
380
415
Тепловая производительность (мощность), кВт
140
154
169
184
174
192
212
230
197
217
238
260
Давление теплоносителя, МПа
0,2
Температура пара, °С
120,2
Производительность по воздуху, м³/ч
6300
9000
11000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
55
50
44
38
45
38
32
26
39
33
26
19
Массовая скорость воздуха, кг/м²•с
3,66
3,76
3,86
3,98
5,32
5,48
5,64
5,82
6,57
6,76
6,98
7,21
Аэродинамическое сопротивление, Па
71
75
79
84
144
152
160
170
213
224
238
253
Коэффициент теплопередачи, Вт/(м²•°C)
75,3
76,1
77,1
78,1
88,5
89,6
90,8
91,9
96,9
98,1
99,4
100,8
Расход пара воздухонагревателем, кг/час
264
287
312
338
331
362
392
423
375
407
443
479
Тепловая мощность калорифера КП 310, кВт
162
175
191
207
202
221
240
259
229
249
271
293
Давление насыщенного пара, МПа
0,4
Температура пара, °С
143,6
Производительность по воздуху, м³/ч
6300
9000
11000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
68
63
57
51
56
50
43
37
50
43
36
29
Массовая скорость воздуха, кг/м²•с
3,58
3,67
3,78
3,89
5,22
5,36
5,53
5,70
6,44
6,64
6,85
7,07
Аэродинамическое сопротивление, Па
69
72
76
80
138
146
154
163
205
217
230
244
Коэффициент теплопередачи, Вт/(м²•°C)
74,6
75,4
76,3
77,3
87,7
88,8
90,0
91,1
96,1
97,3
98,6
100,0
Расход пара калорифером КП 310, кг/час
314
338
364
391
395
425
459
491
445
481
519
557
Тепловая производительность (мощность), кВт
186
200
216
232
234
252
272
291
264
285
307
330
Давление теплоносителя, МПа
0,6
Температура пара, °С
158,8
Производительность по воздуху, м³/ч
6300
9000
11000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
77
72
66
60
93
88
82
76
94
88
82
76
Массовая скорость воздуха, кг/м²•с
3,52
3,61
3,72
3,82
4,54
4,64
4,76
4,88
5,46
5,59
5,73
5,87
Аэродинамическое сопротивление, Па
67
70
74
78
107
111
117
122
151
157
165
173
Коэффициент теплопередачи, Вт/(м²•°C)
74,1
74,9
75,8
76,7
82,6
83,4
84,3
85,3
89,5
90,4
91,3
92,3
Расход пара воздухонагревателем, кг/час
347
372
399
426
293
319
347
376
301
331
362
393
Тепловая мощность калорифера КП 310, кВт
201
215
231
247
170
185
201
218
175
192
210
228
Давление насыщенного пара, МПа
0,8
Температура пара, °С
170,4
Производительность по воздуху, м³/ч
6300
9000
11000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
84
78
73
67
99
94
88
82
100
94
87
81
Массовая скорость воздуха, кг/м²•с
3,48
3,58
3,67
3,78
4,50
4,60
4,71
4,84
5,41
5,54
5,68
5,83
Аэродинамическое сопротивление, Па
65
69
72
76
105
110
115
120
148
155
162
170
Коэффициент теплопередачи, Вт/(м²•°C)
73,7
74,6
75,4
76,3
82,3
83,1
84,0
84,9
89,1
90,0
91,0
92,0
Расход пара калорифером КП 310, кг/час
374
401
426
454
323
350
379
409
334
365
398
430
Тепловая производительность (мощность), кВт
213
228
242
258
184
199
215
232
190
207
227
245
Давление теплоносителя, МПа
1,0
Температура пара, °С
179,9
Производительность по воздуху, м³/ч
6300
9000
11000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
89
84
78
72
104
98
93
87
104
98
92
86
Массовая скорость воздуха, кг/м²•с
3,46
3,54
3,64
3,74
4,47
4,57
4,68
4,80
5,38
5,51
5,64
5,78
Аэродинамическое сопротивление, Па
64
67
71
75
104
108
113
118
147
153
160
168
Коэффициент теплопередачи, Вт/(м²•°C)
73,5
74,3
75,1
76,0
82,0
82,9
83,7
84,6
88,9
89,8
90,7
91,7
Расход пара воздухонагревателем, кг/час
398
423
451
480
349
378
406
436
364
395
427
460
Тепловая мощность калорифера КП 310, кВт
223
237
252
269
195
212
227
244
204
221
239
257
Паровой калорифер подобного типоразмера, но большей рядности и тепловой мощности представлен на странице:
Воздухонагреватель КП (ВНП) 410
