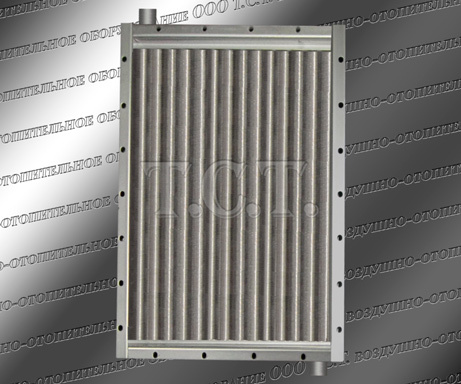

Калорифер КП 308 (воздухонагреватель ВНП-308 хл) – паровой одноходовой теплообменник с увеличенным диаметром теплоотдающих элементов,
предназначенный для нагрева воздуха в помещениях различного назначения в составе приточных установок и тепловых завес. Калориферы КП
(ВНП 113...22) 308 устанавливаются в сушильные камеры, эксплуатируемые на агроперерабатывающих предприятиях и в фермерских хозяйствах.
Изготовление и приемка калориферов КП 308 осуществляется в соответствии с основными требованиями технических условий
ТУ 4863-002-55613706-02 с обязательной проверкой каждого теплообменника на герметичность. Паровые воздухонагреватели предназначены
для эксплуатации в макроклиматических районах с умеренным и холодным климатом с категорией размещения 3 по ГОСТ 15150.
Конструкция и технические характеристики калорифера КП 308
Калорифер КП 308 (воздухонагреватель ВНП-308 хл) – паровой одноходовой теплообменник с увеличенным диаметром теплоотдающих элементов,
предназначенный для нагрева воздуха в помещениях различного назначения в составе приточных установок и тепловых завес. Калориферы КП
(ВНП 113 ..22) 308 устанавливаются в сушильные камеры, эксплуатируемые на агроперерабатывающих предприятиях и в фермерских хозяйствах.
Изготовление и приемка калориферов КП 308 осуществляется в соответствии с основными требованиями технических условий ТУ 4863-002-55613706-02
с обязательной проверкой каждого теплообменника на герметичность. Паровые воздухонагреватели предназначены для эксплуатации в
макроклиматических районах с умеренным и холодным климатом с категорией размещения 3 по ГОСТ 15150.
Основные технические характеристики парового воздухонагревателя КП 308-02-УХЛ3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
4000
107
14.8
56
Объем (емкость) воздухонагревателя ВНП 308 - 0.0110 м³. Габариты по внешнему контуру - 852 х 575 х 180 мм.
Количество теплонесущих трубок – 32 шт.
Габаритные и присоединительные размеры калорифера КП 308
Габаритные и присоединительные размеры оребренного теплообменника КП (ВНП 113 308), мм
H
H 1
H 2
H 3
B
B 1
B 2
C
dy
780
828
852
900
503
551
575
430
32
Рабочие расчетные параметры парового калорифера КП (ВНП113-308.22ХЛ3)
Технические данные калорифера КП 308 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
1
3
0.780
0.392
14.8
0.00379
0.00101
0.00907

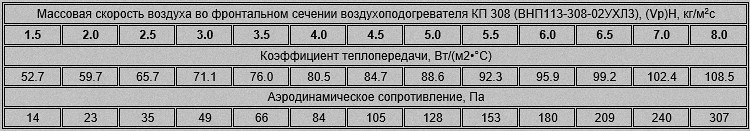

Коэффициент теплопередачи и аэродинамическое сопротивление калорифера КП 308
Ниже представлена таблица с показателями коэффициентов теплопередачи и аэродинамического сопротивления парового воздухонагревателя
типа КП-308 (калорифера ВНП-308 хл), в зависимости от массовой скорости воздуха в фронтальном сечении.
В таблице представлены некоторые показатели теплотехнического расчета калорифера КП 308. Расчет произведен для температурных значений
входящего воздуха от +40 до -50 градусов. Объем нагреваемого воздуха варьируется от 4000 до 8000 метров кубических в час, температура
и давление используемого теплоносителя - от 100°C (0.1 МПа) до 180°C (1.0 МПа). Выложенные теплотехнические показатели можно
использовать при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0,1
Температура пара, °С
99,6
Производительность по воздуху, м³/ч
4000
6000
8000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
46
41
36
29
36
30
24
18
30
23
16
10
Массовая скорость воздуха, кг/м²•с
3,50
3,59
3,69
3,81
5,34
5,49
5,66
5,84
7,19
7,42
7,66
7,90
Аэродинамическое сопротивление, Па
66
69
73
77
145
153
161
171
252
267
284
300
Коэффициент теплопередачи, Вт/(м²•°C)
76,0
76,8
77,7
78,8
91,2
92,3
93,5
94,7
103,7
105,1
106,5
108,0
Расход пара калорифером КП 308, кг/час
147
162
177
196
191
210
230
251
226
250
275
298
Тепловая производительность (мощность), кВт
92
102
111
123
120
132
144
157
142
157
172
187
Давление теплоносителя, МПа
0,2
Температура пара, °С
120,2
Производительность по воздуху, м³/ч
4000
6000
8000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
58
53
48
42
46
40
34
28
39
32
25
18
Массовая скорость воздуха, кг/м²•с
3,42
3,52
3,61
3,72
5,24
5,40
5,56
5,73
7,08
7,30
7,53
7,78
Аэродинамическое сопротивление, Па
63
66
70
74
140
147
156
165
245
259
275
292
Коэффициент теплопередачи, Вт/(м²•°C)
75,3
76,1
77,0
78,0
90,5
91,6
92,7
93,9
102,9
104,3
105,7
107,2
Расход пара воздухонагревателем, кг/час
175
190
206
223
227
247
268
289
269
294
320
346
Тепловая мощность калорифера КП 308, кВт
107
116
126
137
139
151
164
177
165
180
195
212
Давление насыщенного пара, МПа
0,4
Температура пара, °С
143,6
Производительность по воздуху, м³/ч
4000
6000
8000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
72
67
62
56
58
52
46
39
49
42
35
28
Массовая скорость воздуха, кг/м²•с
3,34
3,43
3,52
3,62
5,14
5,28
5,43
5,61
6,96
7,17
7,39
7,63
Аэродинамическое сопротивление, Па
60
63
67
70
135
142
149
158
237
250
265
282
Коэффициент теплопередачи, Вт/(м²•°C)
74,5
75,3
76,2
77,1
89,7
90,7
91,9
93,1
102,2
103,5
104,9
106,3
Расход пара калорифером КП 308, кг/час
207
223
239
257
270
291
312
336
321
347
374
402
Тепловая производительность (мощность), кВт
123
132
142
153
160
172
185
199
190
206
222
238
Давление теплоносителя, МПа
0,6
Температура пара, °С
158,8
Производительность по воздуху, м³/ч
4000
6000
8000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
82
76
71
65
95
89
84
78
94
88
81
75
Массовая скорость воздуха, кг/м²•с
3,29
3,38
3,47
3,57
4,47
4,58
4,69
4,81
5,88
6,02
6,18
6,34
Аэродинамическое сопротивление, Па
59
62
65
68
104
109
113
119
173
181
190
199
Коэффициент теплопередачи, Вт/(м²•°C)
74,0
74,8
75,7
76,6
84,5
85,3
86,2
87,1
95,1
96,0
97,1
98,2
Расход пара воздухонагревателем, кг/час
228
246
263
281
200
219
237
257
216
238
261
284
Тепловая мощность калорифера КП 308, кВт
132
142
152
163
116
127
137
149
125
138
151
164
Давление насыщенного пара, МПа
0,8
Температура пара, °С
170,4
Производительность по воздуху, м³/ч
4000
6000
8000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
89
83
78
72
101
96
90
84
99
93
87
81
Массовая скорость воздуха, кг/м²•с
3,25
3,34
3,42
3,52
4,43
4,53
4,64
4,76
5,84
5,98
6,13
6,28
Аэродинамическое сопротивление, Па
57
60
63
67
102
107
112
117
171
179
187
196
Коэффициент теплопередачи, Вт/(м²•°C)
73,6
74,5
75,3
76,2
84,1
84,9
85,8
86,8
94,8
95,7
96,7
97,8
Расход пара калорифером КП 308, кг/час
246
264
281
300
221
239
259
279
242
264
286
309
Тепловая производительность (мощность), кВт
140
150
160
171
125
136
147
159
137
150
163
176
Давление теплоносителя, МПа
1,0
Температура пара, °С
179,9
Производительность по воздуху, м³/ч
4000
6000
8000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
94
89
84
78
105
101
95
89
104
97
91
85
Массовая скорость воздуха, кг/м²•с
3,23
3,31
3,39
3,48
4,41
4,50
4,61
4,72
5,80
5,94
6,09
6,24
Аэродинамическое сопротивление, Па
57
59
62
65
101
105
110
115
169
177
185
193
Коэффициент теплопередачи, Вт/(м²•°C)
73,4
74,1
75,0
75,8
83,9
84,7
85,6
86,5
94,5
95,5
96,5
97,5
Расход пара воздухонагревателем, кг/час
262
279
296
316
240
257
277
298
261
286
309
332
Тепловая мощность калорифера КП 308, кВт
147
156
166
177
134
144
155
167
146
160
173
186
Паровой калорифер подобного типоразмера, но большей рядности и тепловой мощности представлен на странице:
Воздухонагреватель КП (ВНП) 408
