Калорифер КП 407 (воздухонагреватель ВНП-407 хл) – паровой промышленный теплообменник с увеличенным диаметром теплоотдающих элементов,
предназначенный для нагрева воздуха в приточно-вентиляционных и отопительно-рециркуляционных системах зданий производственного и
гражданского назначения. В составе технологических линий сушильных установок, воздухоподогреватели КП (ВНП 113...22) 407 выступают
в качестве комплектуемого теплового оборудования. Изготовление и приемо-сдаточные испытания калориферов КП 407 осуществляются в
соответствии с основными требованиями технических условий ТУ 4863-002-55613706-02 с обязательной проверкой каждого теплообменника
на герметичность и прочностность конструкции. Паровые калориферы предназначены для эксплуатации в условиях умеренного и холодного
климата 3-й категории размещения по ГОСТ 15150-69.

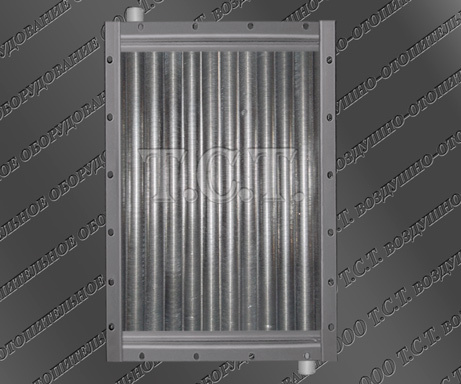

Конструкция и технические характеристики калорифера КП 407
Конструктивно калорифер представляет собой жесткий металлический корпус с развитой поверхностью теплообмена. Воздухонагреватель типа КП
(ВНП)-407 хл устанавливается в рабочем положении с вертикальным расположением теплоотдающих нагревательных элементов, которые
изготавливаются из несущих стальных трубок (электросварных по ГОСТ 10704 или бесшовных по ГОСТ 8734) диаметром 22 мм и алюминиевого
оребрения. Монтаж парового калорифера в отопительно-вентиляционные системы осуществляется при помощи болтового соединения. Увеличенная,
относительно калориферов других моделей, площадь сечения для прохода теплоносителя сокращает вероятность полного перекрытия внутренней
полости отдельных несущих труб, минимизирует риски замораживания и потери рабочих эксплуатационных характеристик воздухонагревателя.
Основные технические характеристики парового воздухонагревателя КП 407-02-УХЛ3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
3150
93
16.3
60
Объем (емкость) воздухонагревателя ВНП 407 - 0.0132 м³. Габариты по внешнему контуру - 727 х 575 х 220 мм. Количество теплонесущих трубок
– 42 шт.
Габаритные и присоединительные размеры калорифера КП 407
Габаритные и присоединительные размеры оребренного теплообменника КП (ВНП 113 407), мм
H
H 1
H 2
H 3
B
B 1
B 2
C
dy
655
703
727
775
503
551
575
430
32
Рабочие расчетные параметры парового калорифера КП (ВНП113-407.22ХЛ3)
Технические данные калорифера КП 407 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
1
4
0.655
0.329
16.3
0.00523
0.00101
0.01191
Коэффициент теплопередачи и аэродинамическое сопротивление калорифера КП 407

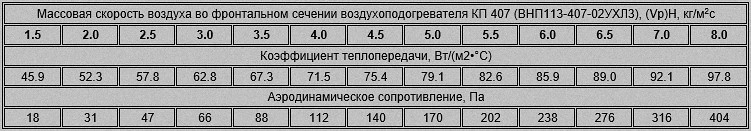

Ниже представлена таблица с показателями коэффициентов теплопередачи и аэродинамического сопротивления парового воздухонагревателя
типа КП-407 (калорифера ВНП-407 хл), в зависимости от массовой скорости воздуха в фронтальном сечении.
В таблице представлены некоторые показатели теплотехнического расчета калорифера КП 407. Расчет произведен для температурных значений
входящего воздуха от +40 до -50 градусов. Объем нагреваемого воздуха варьируется от 3150 до 6300 метров кубических в час, температура
и давление используемого теплоносителя - от 100°C (0.1 МПа) до 180°C (1.0 МПа). Выложенные теплотехнические показатели можно
использовать при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0,1
Температура пара, °С
99,6
Производительность по воздуху, м³/ч
3150
4500
6300
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
55
50
46
41
46
41
35
30
38
32
26
20
Массовая скорость воздуха, кг/м²•с
3,23
3,32
3,40
3,49
4,69
4,81
4,96
5,10
6,65
6,85
7,05
7,27
Аэродинамическое сопротивление, Па
76
79
83
88
151
158
167
176
288
304
321
339
Коэффициент теплопередачи, Вт/(м²•°C)
64,9
65,7
66,4
67,3
76,8
77,7
78,8
79,8
90,0
91,2
92,4
93,7
Расход пара калорифером КП 407, кг/час
128
142
155
170
164
181
199
217
204
226
248
270
Тепловая производительность (мощность), кВт
80
89
97
106
103
113
125
136
128
142
155
169
Давление теплоносителя, МПа
0,2
Температура пара, °С
120,2
Производительность по воздуху, м³/ч
3150
4500
6300
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
68
64
59
55
58
53
47
42
48
42
36
30
Массовая скорость воздуха, кг/м²•с
3,16
3,24
3,32
3,41
4,59
4,71
4,85
4,98
6,54
6,73
6,92
7,14
Аэродинамическое сопротивление, Па
73
76
80
83
145
152
160
169
279
294
310
327
Коэффициент теплопередачи, Вт/(м²•°C)
64,3
65,0
65,7
66,5
76,1
77,0
78,0
79,0
89,3
90,4
91,6
92,9
Расход пара воздухонагревателем, кг/час
153
166
180
194
195
212
231
249
244
266
289
312
Тепловая мощность калорифера КП 407, кВт
93
101
110
119
119
129
141
152
149
163
176
191
Давление насыщенного пара, МПа
0,4
Температура пара, °С
143,6
Производительность по воздуху, м³/ч
3150
4500
6300
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
84
80
75
70
72
66
61
55
60
54
48
42
Массовая скорость воздуха, кг/м²•с
3,08
3,15
3,23
3,32
4,48
4,61
4,73
4,87
6,41
6,58
6,77
6,98
Аэродинамическое сопротивление, Па
69
72
76
79
139
146
153
161
268
282
298
314
Коэффициент теплопередачи, Вт/(м²•°C)
63,5
64,2
64,9
65,7
75,3
76,2
77,1
78,1
88,4
89,6
90,7
91,9
Расход пара калорифером КП 407, кг/час
180
193
209
224
231
250
268
289
290
313
336
361
Тепловая производительность (мощность), кВт
107
115
124
133
137
148
159
171
172
185
199
214
Давление теплоносителя, МПа
0,6
Температура пара, °С
158,8
Производительность по воздуху, м³/ч
3150
4500
6300
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
94
90
85
81
105
101
96
91
102
97
91
86
Массовая скорость воздуха, кг/м²•с
3,03
3,10
3,18
3,25
3,94
4,02
4,11
4,21
5,46
5,58
5,71
5,85
Аэродинамическое сопротивление, Па
67
70
73
77
109
113
118
123
199
208
217
227
Коэффициент теплопередачи, Вт/(м²•°C)
63,0
63,7
64,4
65,1
71,0
71,7
72,4
73,2
82,3
83,1
84,0
84,9
Расход пара воздухонагревателем, кг/час
199
213
229
243
172
186
203
220
194
213
234
254
Тепловая мощность калорифера КП 407, кВт
115
123
132
141
99
108
118
127
113
124
136
147
Давление насыщенного пара, МПа
0,8
Температура пара, °С
170,4
Производительность по воздуху, м³/ч
3150
4500
6300
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
102
98
93
88
113
108
103
98
108
103
97
92
Массовая скорость воздуха, кг/м²•с
2,99
3,06
3,13
3,21
3,89
3,98
4,07
4,16
5,41
5,53
5,66
5,79
Аэродинамическое сопротивление, Па
66
68
72
75
107
111
116
121
196
204
214
223
Коэффициент теплопередачи, Вт/(м²•°C)
62,7
63,3
64,0
64,8
70,6
71,3
72,0
72,8
81,9
82,8
83,6
84,5
Расход пара калорифером КП 407, кг/час
214
228
244
260
188
204
221
239
217
236
257
277
Тепловая производительность (мощность), кВт
122
130
139
148
107
116
126
136
123
134
146
158
Давление теплоносителя, МПа
1,0
Температура пара, °С
179,9
Производительность по воздуху, м³/ч
3150
4500
6300
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
109
104
100
95
118
114
109
104
113
108
103
97
Массовая скорость воздуха, кг/м²•с
2,96
3,03
3,10
3,18
3,86
3,94
4,03
4,12
5,37
5,49
5,61
5,75
Аэродинамическое сопротивление, Па
64
67
70
73
105
109
114
119
194
202
210
220
Коэффициент теплопередачи, Вт/(м²•°C)
62,4
63,0
63,7
64,4
70,4
71,0
71,7
72,5
81,7
82,5
83,3
84,2
Расход пара воздухонагревателем, кг/час
226
242
257
273
204
219
237
254
235
255
275
297
Тепловая мощность калорифера КП 407, кВт
126
135
144
153
114
123
132
142
132
143
154
166
Паровой калорифер подобного типоразмера, но меньшей рядности и тепловой мощности представлен на странице:
Воздухонагреватель КП (ВНП) 307
