Калорифер КП 307 (воздухонагреватель ВНП-307 хл) – паровой биметаллический теплообменник рекуперативного типа, предназначенный для
нагрева воздуха, подаваемого вентиляторной установкой в помещения промышленного и гражданского назначения. Калориферы КП (ВНП 113...22)
307 монтируются в камеры, применяемые для сушки широкого спектра сельскохозяйственных культур. Изготовление и приемка калориферов КП 307
осуществляется в соответствии с требованиями технических условий ТУ 4863-002-55613706-02 с обязательной проверкой воздухонагревателя
повышенным давлением на герметичность. Теплообменники эксплуатируются в районах с умеренным и холодным климатом категории
размещения 3 по ГОСТ 15150.

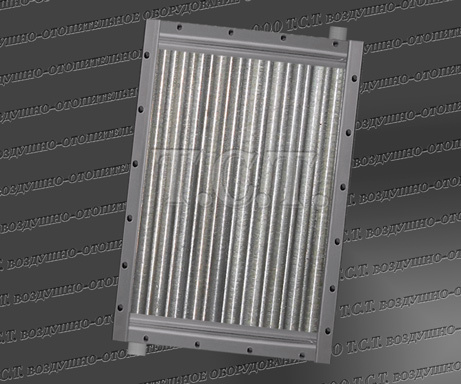

Конструкция и технические характеристики калорифера КП 307
По конструкции калорифер КП 307 представляет собой монолитный корпус с теплообменной поверхностью. Для подключения воздухонагревателя
к паровой системе и отведения теплоносителя предусмотрены распределительно-сборные коллектора с патрубками. Теплообменные элементы
изготавливаются из несущих стальных (электросварных по ГОСТ 10704 или бесшовных по ГОСТ 8734) трубок диаметром 22 мм со спирально-накатным
алюминиевым оребрением. Увеличенная, относительно воздухонагревателей других моделей, площадь сечения для прохода теплоносителя сокращает
вероятность полного перекрытия внутренней полости отдельных несущих труб, минимизирует риски замораживания и потери рабочих
эксплуатационных характеристик калорифера. Теплоноситель, водяной насыщенный пар температурой до 190°C и давлением до 12 кгс/см², передает
свое тепло нагревательным оребренным трубкам. Воздушный поток, проходящий между алюминиевыми ребрами, нагревается до заданной
температуры. Для увеличения теплосъема, при производстве нагревателя, трубки располагаются со смещением - в шахматном порядке.
Основные технические характеристики парового воздухонагревателя КП 307-02-УХЛ3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
3150
86
12.4
48
Объем (емкость) воздухонагревателя ВНП 307 - 0.0099 м³. Габариты по внешнему контуру - 727 х 575 х 180 мм.
Количество теплонесущих трубок – 32 шт.
Габаритные и присоединительные размеры калорифера КП 307
Габаритные и присоединительные размеры оребренного теплообменника КП (ВНП 113 307), мм
H
H 1
H 2
H 3
B
B 1
B 2
C
dy
655
703
727
775
503
551
575
430
32
Рабочие расчетные параметры парового калорифера КП (ВНП113-307.22ХЛ3)
Технические данные калорифера КП 307 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
1
3
0.655
0.329
12.4
0.00379
0.00101
0.00907

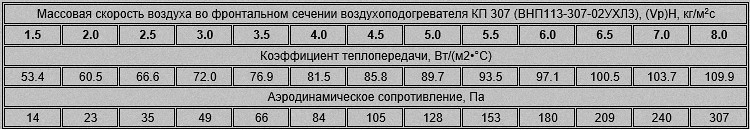

Коэффициент теплопередачи и аэродинамическое сопротивление калорифера КП 307
Ниже представлена таблица с показателями коэффициентов теплопередачи и аэродинамического сопротивления парового воздухонагревателя
типа КП-307 (калорифера ВНП-307 хл), в зависимости от массовой скорости воздуха в фронтальном сечении.
В таблице представлены некоторые показатели теплотехнического расчета калорифера КП 307. Расчет произведен для температурных значений
входящего воздуха от +40 до -50 градусов. Объем нагреваемого воздуха варьируется от 3150 до 6000 метров кубических в час, температура
и давление используемого теплоносителя - от 100°C (0.1 МПа) до 180°C (1.0 МПа). Выложенные теплотехнические показатели можно
использовать при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0,1
Температура пара, °С
99,6
Производительность по воздуху, м³/ч
3150
4500
6000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
48
43
38
33
39
34
28
22
33
26
20
13
Массовая скорость воздуха, кг/м²•с
3,27
3,36
3,45
3,55
4,75
4,87
5,02
5,18
6,39
6,60
6,80
7,02
Аэродинамическое сопротивление, Па
58
61
64
67
116
122
129
136
202
214
227
241
Коэффициент теплопередачи, Вт/(м²•°C)
74,7
75,6
76,5
77,4
87,7
88,8
89,9
91,1
99,8
101,1
102,4
103,9
Расход пара калорифером КП 307, кг/час
120
132
144
157
151
165
181
198
179
198
216
237
Тепловая производительность (мощность), кВт
75
83
90
98
94
103
114
124
112
124
136
148
Давление теплоносителя, МПа
0,2
Температура пара, °С
120,2
Производительность по воздуху, м³/ч
3150
4500
6000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
61
56
51
45
50
44
39
32
42
36
29
23
Массовая скорость воздуха, кг/м²•с
3,20
3,28
3,37
3,47
4,65
4,79
4,92
5,08
6,29
6,48
6,68
6,89
Аэродинамическое сопротивление, Па
56
58
61
65
112
118
124
132
196
207
220
232
Коэффициент теплопередачи, Вт/(м²•°C)
74,0
74,8
75,7
76,7
87,0
88,1
89,1
90,3
99,1
100,3
101,7
103,0
Расход пара воздухонагревателем, кг/час
141
154
166
181
179
195
210
228
213
232
253
272
Тепловая мощность калорифера КП 307, кВт
86
94
102
111
109
119
128
140
130
142
154
166
Давление насыщенного пара, МПа
0,4
Температура пара, °С
143,6
Производительность по воздуху, м³/ч
3150
4500
6000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
67
61
55
50
63
57
51
45
53
47
40
33
Массовая скорость воздуха, кг/м²•с
4,02
4,13
4,25
4,36
4,55
4,68
4,81
4,96
6,17
6,35
6,55
6,76
Аэродинамическое сопротивление, Па
85
90
94
99
107
113
119
126
190
200
211
224
Коэффициент теплопередачи, Вт/(м²•°C)
81,7
82,6
83,6
84,6
86,2
87,2
88,3
89,4
98,3
99,5
100,8
102,2
Расход пара калорифером КП 307, кг/час
196
212
228
244
211
228
246
263
254
273
295
317
Тепловая производительность (мощность), кВт
116
126
135
144
125
135
146
156
151
162
175
188
Давление теплоносителя, МПа
0,6
Температура пара, °С
158,8
Производительность по воздуху, м³/ч
3150
4500
6000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
85
80
74
69
99
93
88
82
97
91
85
79
Массовая скорость воздуха, кг/м²•с
3,07
3,15
3,24
3,32
3,97
4,07
4,16
4,27
5,23
5,36
5,49
5,63
Аэродинамическое сопротивление, Па
52
54
57
60
83
87
91
95
139
146
152
160
Коэффициент теплопередачи, Вт/(м²•°C)
72,7
73,5
74,4
75,2
81,3
82,1
82,9
83,8
91,5
92,5
93,4
94,4
Расход пара воздухонагревателем, кг/час
185
198
213
227
156
172
186
203
171
188
206
224
Тепловая мощность калорифера КП 307, кВт
107
115
123
132
91
100
108
117
99
109
119
130
Давление насыщенного пара, МПа
0,8
Температура пара, °С
170,4
Производительность по воздуху, м³/ч
3150
4500
6000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
92
87
82
76
105
100
94
89
102
97
91
85
Массовая скорость воздуха, кг/м²•с
3,04
3,11
3,19
3,28
3,94
4,03
4,12
4,22
5,20
5,31
5,44
5,58
Аэродинамическое сопротивление, Па
51
53
55
58
82
85
89
93
137
143
150
157
Коэффициент теплопередачи, Вт/(м²•°C)
72,4
73,2
74,0
74,8
81,0
81,7
82,6
83,4
91,2
92,1
93,1
94,1
Расход пара калорифером КП 307, кг/час
199
213
227
242
173
188
204
219
191
207
226
244
Тепловая производительность (мощность), кВт
113
121
129
138
99
107
116
125
109
118
128
139
Давление теплоносителя, МПа
1,0
Температура пара, °С
179,9
Производительность по воздуху, м³/ч
3150
4500
6000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
98
93
88
82
110
105
100
94
107
101
95
89
Массовая скорость воздуха, кг/м²•с
3,01
3,08
3,16
3,25
3,91
4,00
4,09
4,19
5,16
5,28
5,41
5,54
Аэродинамическое сопротивление, Па
50
52
54
57
81
84
88
92
136
142
148
155
Коэффициент теплопередачи, Вт/(м²•°C)
72,1
72,8
73,6
74,5
80,7
81,5
82,3
83,1
91,0
91,9
92,8
93,8
Расход пара воздухонагревателем, кг/час
211
225
239
255
188
202
217
234
207
225
244
263
Тепловая мощность калорифера КП 307, кВт
118
126
134
143
105
113
122
131
116
126
136
147
Паровой калорифер подобного типоразмера, но большей рядности и тепловой мощности представлен на странице:
Воздухонагреватель КП (ВНП) 407
