Электрокалориферные установки СФОЦ

Назначение и сфера применения электрических установок СФОЦ

Электрокалориферные установки СФОЦ (производство ЗАО (с 16.01.2015 ООО) Т.С.Т.) применяются в качестве автономного источника теплоснабжения и предназначены для быстрого прогрева, а также длительного воздушного отопления помещений промышленного, сельскохозяйственного, общественного и коммунального назначения.

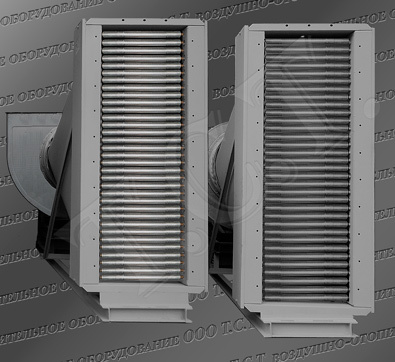

Электрокалориферы СФОЦ (ЭКОЦ) находят применение на предприятиях агропромышленного комплекса, как для создания оптимального микроклимата на животноводческих и птицеводческих комплексах, так и для сушки различных сельскохозяйственных культур. В угольной и горнорудной отраслях промышленности, данные агрегаты используются для локального подогрева, подаваемого в подземные шахтовые выработки воздуха до положительной температуры.

Производство электрокалориферных общепромышленных установок осуществляется согласно ТУ 3442-005-55613706-02. Воздушные установки СФОЦ устанавливаются и эксплуатируются в помещениях с невзрывоопасной окружающей средой, не содержащей токопроводящей пыли, других твердых примесей, липких веществ и волокнистых материалов, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию.

Тепловентиляторы рассчитаны на работу в макроклиматических районах с умеренным и холодным климатом (УХЛ) категории размещения 4 по ГОСТ 15150-69. Допускается эксплуатация оборудования при температуре до -25°С.

Устройство и принцип работы электрокалориферных установок СФОЦ

Электрокалориферная приточная установка СФОЦ совмещает в себе функции отопления и вентиляции. Установка СФОЦ состоит из электрического калорифера СФО и радиального вентилятора ВР 85-77 низкого давления, смонтированных на общей сварной раме.

Вентилятор устанавливается на виброизоляторах и соединен с калорифером конфузором и мягкой вставкой. Конфузор, представляющий собой сварную конструкцию из листовой стали, металлического кольца и уголков, обеспечивает соединение прямоугольного сечения воздухонагревателя с круглым сечением входного патрубка вентилятора. Мягкая вставка и виброизоляторы обеспечивают защиту электрокалорифера от вибрации, создаваемой вентилятором.

Конструктивно электрокалориферные установки серии СФОЦ изготовлены так, что сохраняют присоединительные размеры выходного фланца, и без предварительной подготовки готовы к подсоединению к вентиляционной сети. По желанию заказчика установки поставляются с центробежными вентиляторами правого или левого вращения.

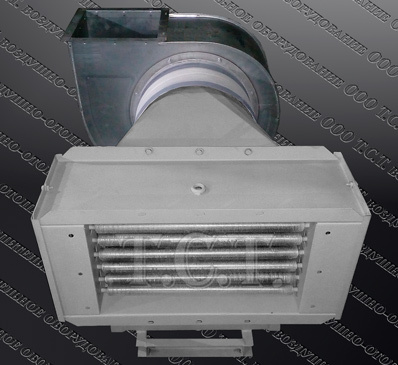

Шкаф управления калорифером ШУК поставляется по отдельному заказу. Электрокалорифер СФО, комплектуемый к установке, представляет собой отопительный модуль прямоугольного сечения, внутри которого в качестве нагревательных элементов применены стальные трубчатые электронагреватели ТЭНы диаметром 13 мм с накатным алюминиевым оребрением.

Мощность каждого ТЭНа составляет 2.5 кВт. Нагреватели расположены в корпусе трубной решетки в шахматном порядке в два или три ряда, каждый из которых представляет автономную электрическую секцию. Выводы ТЭНов размещаются в коробках, которые закрываются боковыми крышками. В каждой секции нагреватели соединены в звезду. Это сделано для того, чтобы при подключении электрокалорифера к сети 380В на каждом ТЭНе было 220В.

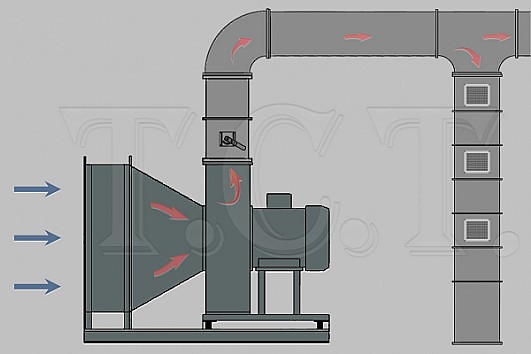

Принцип работы электрокалориферных установок заключается в том, что забираемый приточный наружный воздух проходит через электрокалорифер, в котором он подогревается, и подается центробежным вентилятором в систему воздуховодов. Для более равномерного обдува ТЭНов, электрический калорифер расположен со стороны всасывания вентилятора.

Технические характеристики, чертеж, подбор вентиляторов.

Электрокалориферные установки СФОЦ предназначены для работы с вентиляционной сетью. Во избежание выхода из строя электродвигателя вентилятора, аэродинамическое сопротивление сети должно соответствовать характеристике центробежного вентилятора. Допускается эксплуатация электрической воздухонагревательной установки без сети воздуховодов при условии: аэродинамическое сопротивление комплектуемого к установке электрокалорифера СФО соответствует аэродинамической характеристике вентилятора; в выходном напорном патрубке вентилятора установлен регулирующий подачу воздуха дроссельный клапан с фиксирующейся поворотной лопаткой.

Технические характеристики и габаритные размеры установок СФОЦ

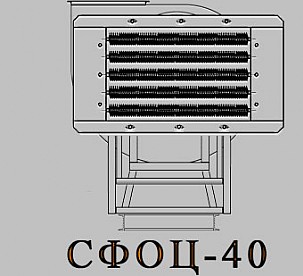

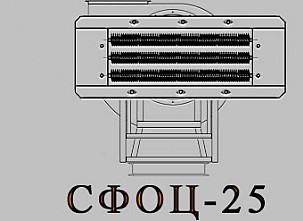

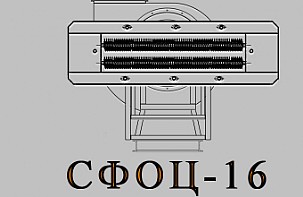

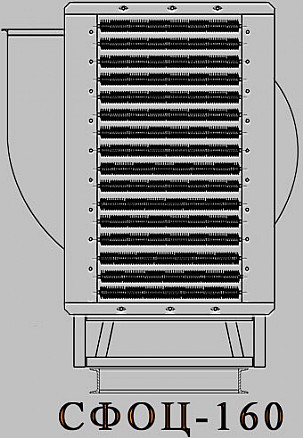

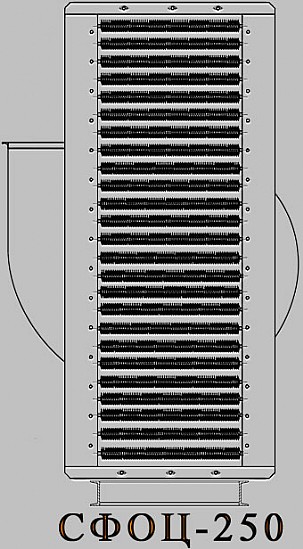

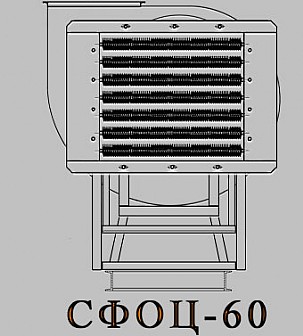

Модельный ряд, технические характеристики и габаритные размеры установок серии СФОЦ производства предприятия ООО Т.С.Т. в базовой комплектации представлены в таблице и чертеже.

Электрические воздухонагревательные установки СФОЦ (производитель ООО Т.С.Т.) подразделяются на семь типоразмеров. Каждая из моделей приточных воздушных агрегатов рассчитана на нагрев определенного объема воздуха в час. Диапазон производительности по воздуху установок варьируется от 400 до 18000 м3/час, тепловая мощность - от 15 до 247.5 кВт.

Подбор и характеристики установленных вентиляторов

От сопротивления сети, в которой будет работать агрегат, зависит выбор подходящего радиального вентилятора. Его технические и аэродинамические характеристики (производительность, напор) должны соответствовать условной линии характеристики сети. В таблице представлены характеристики вентиляторов, комплектуемых к базовым моделям воздушных установок производства ООО Т.С.Т.

Возможна комплектация электрокалориферных установок вентиляторами другой модели, в случае, если аэродинамическое сопротивление сети выше рабочих параметров выбранного оборудования.

Структура условного обозначения. Электрокалориферная установка СФОЦ - Р/ И2 УХЛ4 (ТУ 3442-004-55613706-02):
СФО – тип комплектуемого электрокалорифера; Ц - тип комплектуемого вентилятора; Р - мощность, кВт; И2 - порядковый номер исполнения; УХЛ4 - климатическое исполнение и категория размещения по ГОСТ 15150-69.

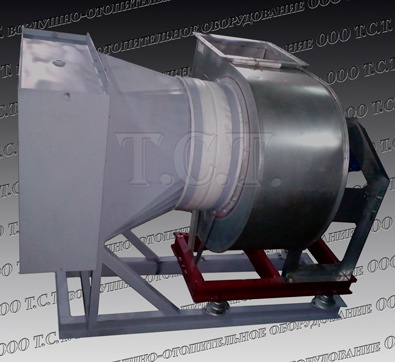

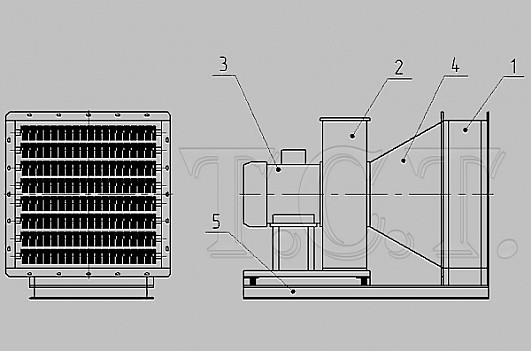

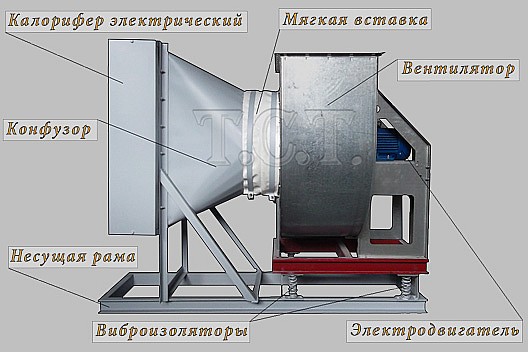

Электрокалориферная установка типа СФОЦ состоит из следующих основных составных частей и элементов конструкции (смотреть чертеж и фото): 1. калорифер электрический СФО, представляющий из себя металлический блок прямоугольной формы с установленными нагревателями; 2. центробежный вентилятор низкого давления ВР 85-77 (ВЦ 4-75); 3. с электродвигателем АИР (АДМ), установленные на виброизоляторах; 4. переходной патрубок (диффузор) с мягкой вставкой; 5. несущая монтажная рама.
