Воздухонагревательные электрические установки

Сфера применения электрической воздухонагревательной установки

Электрические воздухонагревательные установки (производство ЗАО (с 16.01.2015 ООО) Т.С.Т.) применяются для быстрого и эффективного прогрева помещений, а также, создания и поддержания технологического тепла в вентиляционно-отопительных системах зданий при помощи электровоздушного отопления. Широкое применение общепромышленные нагревательные электроустановки находят для организации сушки различных материалов и сельскохозяйственной продукции, отопления животноводческих и птицеводческих комплексов, подогрева воздуха, подаваемого в подземные выработки шахт и рудников.

Принцип работы воздухонагревательной установки

Электрические воздушные установки относятся к классу поверхностных рекуперативных электрических отопительных агрегатов. Их преимущество, по сравнению с обычными радиаторами отопления состоит в том, что в одном отопительном приборе воздушное отопление сочетается с приточной вентиляцией.

В качестве энергоносителя выступает электрический ток, нагревающий теплообменные элементы. Получение и отдача тепла происходит методом преобразования электрической энергии в тепловую. Теплосъем происходит с помощью вентилятора, который омывает оребренные поверхности тэнов, и обеспечивает дальнейшее распространение тепла по смонтированным вентиляционным каналам. Приток подогретого воздуха обеспечивает оптимальные параметры воздушной среды помещений и зданий различного назначения по температуре и влажности.

В каталоге представлены таблицы с техническими характеристиками всех моделей, схемы подключения, чертежи.

• К преимуществам применения воздухонагревательных электрических установок можно отнести:
• - автономность системы, использование установок в качестве оборудования для нагрева не требует подведения тепловых коммуникаций;
• - простота монтажа, подключения и эксплуатации;
• - высокий коэффициент полезного действия электрического нагрева;
• - возможность использования электроустановок, как для отопления всего помещения, так и для обогрева локальных рабочих мест.

Комплектация электрических воздухонагревательных установок

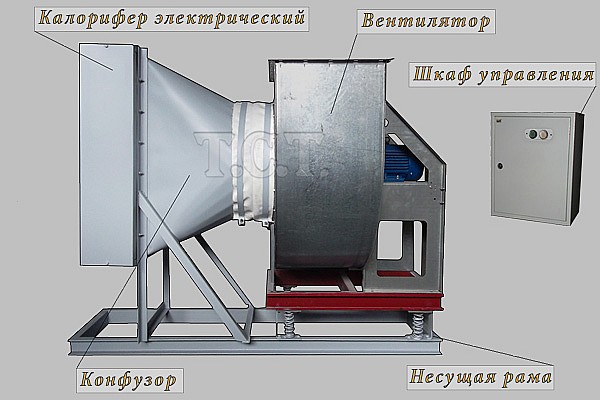

Воздухонагревательная электрическая установка производства ООО Т.С.Т. включает в себя несущую сварную раму, на которой крепятся: электрический калорифер и установленный на виброизоляторы центробежный (радиальный) вентилятор. Калорифер и вентилятор с помощью мягкой вставки и диффузора связаны между собой. Конструктивно электрические установки изготавливаются таким образом, что сохраняют присоединительные размеры фланца вентилятора, которым они комплектуются.

Наше предприятие изготавливает семь типоразмеров электрокалориферных установок в соответствии с ТУ 3442-005-55613706-02. Большая линейка типоразмеров электрических воздушных обогревателей позволяет выбрать установку в наибольшей степени соответствующую возложенным на него задачам по обогреву каждого конкретного объекта.

•

  Установки СФОЦ

•

  Калориферы СФО

•

  Шкафы управления

•

  ТЭНы оребренные

Номинальная тепловая мощность комплектуемых к установкам электрокалориферов варьируется от 16 до 250 кВт. Электрический калорифер представляет собой секцию или нагревательный модуль, внутри которого установлены оребренные трубчатые нагреватели типа ТЭН. Количество установленных, в зависимости от модели калорифера нагревательных элементов – от 6 до 99 штук. Алюминиевое спирально-накатное оребрение на ТЭНах применяют в целях увеличения теплообменной поверхности и обеспечения высокой теплоотдачи.

В каталоге представлены таблицы с техническими данными всех моделей, электросхемы подключения, чертежи с габаритными размерами.

В каталоге представлены описание и чертеж комплектуемых трубных электронагревателей с алюминиевым спирально-накатным оребрением.

Выбрав электрический модуль нужной (для обогрева конкретной площади) тепловой отдачи, остается подобрать центробежный вентилятор, соответствующий требуемым условиям производительности по воздуху, которая варьируется от 1500 до 12000 метров кубических в час и напору. В комплексе с установленными комплектующими (диффузор, мягкая вставка, виброгасители, несущая сварная рама) путем монтажа собирается и принимает окончательный вид любая модель электрической воздушно - нагревательной установки. По обращению заказчика, установка комплектуется шкафом управления, который служит для эффективного управления электрическими воздушными установками и автоматического отключения при аварийных режимах работы.

В каталоге представлены описание всех моделей блоков управления электрокалориферами с таблицами комплектуемых изделий и электрическими схемами.
