Калорифер КП 312 (воздухонагреватель ВНП-312 хл) – паровой теплообменник с увеличенным диаметром теплоотдающих элементов,
предназначенный для воздушного отопления больших промышленных помещений, ангаров и складов. Паровые калориферы КП (ВНП 113...22) 312
устанавливаются в конвективные сушильные камеры деревообрабатывающих предприятий. Сухой насыщенный пар различной температуры и
давления, подаваемый в теплообменный аппарат типа КП, применяется для начального прогрева и дальнейшей обработки древесины с помощью
сушильного агента – воздуха, проходящего через сечение нагревателя. Производство и приемка калориферов КП 312 осуществляется в
соответствии с основными требованиями и техническими условиями ТУ 4863-002-55613706-02 с контрольным испытанием каждого теплообменника
на герметичность. Воздухоподогреватели эксплуатируются в условиях умеренного или холодного климата категории размещения 3 в
соответствии с ГОСТ 15150.
Конструкция и технические характеристики калорифера КП 312
Калорифер КП 312 – одноходовой теплообменник с тремя рядами, установленных в шахматной компоновке теплоотдающих элементов. Теплообменные
элементы представляют собой металлические (электросварные по ГОСТ 10704-91 или бесшовные по ГОСТ 8734-75) несущие трубки диаметром 22 мм,
приваренные к трубным решеткам. Площадь поверхности теплообмена калорифера обеспечивается спирально-накатным алюминиевым оребрением
(АД 1 по ТУ 1-8-267-99). С наружной стороны решеток методом сварного соединения крепятся распределительно-сборные коллекторные коробки
с патрубками. Увеличенная, относительно воздухонагревателей других моделей, площадь сечения для прохода теплоносителя сокращает вероятность
полного перекрытия внутренней полости отдельных несущих труб, минимизирует риски замораживания и потери рабочих эксплуатационных
характеристик калорифера.
Принцип работы парового воздухонагревателя КП (ВНП 113...22) 312 заключается в передаче энергии первичного теплоносителя от калорифера
нагнетаемому проточному воздуху. Сухой насыщенный пар, поступающий от магистрального паропровода в верхнюю распределительную коробку
теплообменника, проходит через теплоотдающие трубки, отдает им свое тепло и конденсируется. Проходящий через сечение калорифера холодный
воздух, при помощи конвективной передачи тепла, нагревается и подается в обслуживаемое помещение. Конденсационная жидкость выводится через
нижний патрубок с помощью конденсатоотводчика.
Основные технические характеристики парового воздухонагревателя КП 312-02-УХЛ3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
25000
657
95.9
277
Объем (емкость) воздухонагревателя ВНП 312 - 0.0577 м³. Габариты по внешнему контуру - 1727 х 1575 х 180 мм.
Количество теплонесущих трубок – 98 шт.
Габаритные и присоединительные размеры калорифера КП 312
Габаритные и присоединительные размеры оребренного теплообменника КП (ВНП 113 312), мм
H
H 1
H 2
H 3
B
B 1
B 2
C
dy
1655
1703
1727
1774
1503
1551
1575
1392
65
Рабочие расчетные параметры парового калорифера КП (ВНП113-312.22ХЛ3)
Технические данные калорифера КП 312 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
1
3
1.655
2.488
95.9
0.00379
0.00363
0.02779

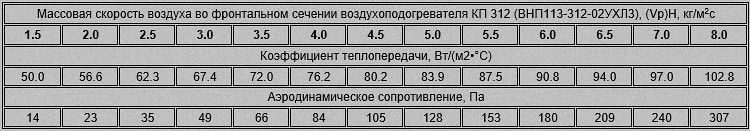

Коэффициент теплопередачи и аэродинамическое сопротивление калорифера КП 312
Ниже представлена таблица с показателями коэффициентов теплопередачи и аэродинамического сопротивления парового воздухонагревателя
типа КП-312 (калорифера ВНП-312 хл), в зависимости от массовой скорости воздуха в фронтальном сечении.
В таблице представлены некоторые показатели теплотехнического расчета калорифера КП 312. Расчет произведен для температурных значений
входящего воздуха от +40 до -50 градусов. Объем нагреваемого воздуха варьируется от 25000 до 45000 метров кубических в час,
температура и давление используемого теплоносителя - от 100°C (0.1 МПа) до 180°C (1.0 МПа). Выложенные теплотехнические показатели
можно использовать при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0,1
Температура пара, °С
99,6
Производительность по воздуху, м³/ч
25000
35000
45000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
45
40
35
29
37
31
25
19
31
25
18
18
Массовая скорость воздуха, кг/м²•с
3,45
3,54
3,64
3,75
4,90
5,04
5,19
5,35
6,36
6,55
6,77
6,90
Аэродинамическое сопротивление, Па
64
67
71
75
123
130
137
145
201
212
225
233
Коэффициент теплопередачи, Вт/(м²•°C)
71,5
72,4
73,2
74,2
83,2
84,2
85,3
86,5
93,1
94,3
95,6
96,4
Расход пара калорифером КП 312, кг/час
907
997
1090
1193
1120
1235
1353
1475
1307
1436
1580
1654
Тепловая производительность (мощность), кВт
569
625
683
748
703
775
849
925
820
901
991
1037
Давление теплоносителя, МПа
0,2
Температура пара, °С
120,2
Производительность по воздуху, м³/ч
25000
35000
45000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
57
52
46
41
47
41
35
29
40
34
27
20
Массовая скорость воздуха, кг/м²•с
3,38
3,47
3,57
3,67
4,81
4,95
5,10
5,25
6,26
6,45
6,65
6,87
Аэродинамическое сопротивление, Па
62
65
68
72
119
126
133
140
195
205
218
231
Коэффициент теплопередачи, Вт/(м²•°C)
70,9
71,7
72,6
73,4
82,6
83,6
84,6
85,7
92,5
93,7
94,9
96,3
Расход пара воздухонагревателем, кг/час
1074
1168
1272
1370
1335
1454
1577
1702
1558
1693
1841
1995
Тепловая мощность калорифера КП 312, кВт
657
714
778
838
816
889
964
1041
953
1035
1126
1220
Давление насыщенного пара, МПа
0,4
Температура пара, °С
143,6
Производительность по воздуху, м³/ч
25000
35000
45000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
71
65
60
54
59
53
47
40
51
44
38
31
Массовая скорость воздуха, кг/м²•с
3,30
3,39
3,48
3,58
4,71
4,85
4,99
5,14
6,14
6,33
6,52
6,73
Аэродинамическое сопротивление, Па
59
62
65
69
115
121
127
135
188
199
210
222
Коэффициент теплопередачи, Вт/(м²•°C)
70,2
71,0
71,8
72,7
81,8
82,8
83,8
85,0
91,7
92,9
94,1
95,4
Расход пара калорифером КП 312, кг/час
1272
1378
1477
1588
1586
1711
1838
1980
1852
2003
2148
2307
Тепловая производительность (мощность), кВт
754
816
875
941
940
1014
1089
1173
1098
1187
1273
1367
Давление теплоносителя, МПа
0,6
Температура пара, °С
158,8
Производительность по воздуху, м³/ч
25000
35000
45000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
80
74
69
63
96
90
85
79
95
89
83
77
Массовая скорость воздуха, кг/м²•с
3,25
3,34
3,43
3,52
4,10
4,20
4,30
4,41
5,21
5,33
5,46
5,60
Аэродинамическое сопротивление, Па
57
60
63
67
89
93
97
101
138
144
151
158
Коэффициент теплопередачи, Вт/(м²•°C)
69,7
70,5
71,3
72,2
77,1
77,9
78,7
79,5
85,4
86,3
87,2
88,2
Расход пара воздухонагревателем, кг/час
1409
1517
1619
1733
1173
1286
1393
1512
1251
1376
1503
1634
Тепловая мощность калорифера КП 312, кВт
816
879
938
1004
679
745
807
876
725
797
871
947
Давление насыщенного пара, МПа
0,8
Температура пара, °С
170,4
Производительность по воздуху, м³/ч
25000
35000
45000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
87
81
76
70
102
96
91
85
101
95
89
83
Массовая скорость воздуха, кг/м²•с
3,21
3,30
3,38
3,48
4,07
4,17
4,26
4,37
5,16
5,28
5,41
5,55
Аэродинамическое сопротивление, Па
56
59
62
65
87
91
95
100
136
142
148
155
Коэффициент теплопередачи, Вт/(м²•°C)
69,4
70,2
70,9
71,8
76,8
77,6
78,4
79,2
85,1
86,0
86,9
87,8
Расход пара калорифером КП 312, кг/час
1516
1627
1732
1848
1297
1413
1522
1644
1388
1516
1646
1780
Тепловая производительность (мощность), кВт
862
925
985
1051
737
803
866
935
789
862
936
1012
Давление теплоносителя, МПа
1,0
Температура пара, °С
179,9
Производительность по воздуху, м³/ч
25000
35000
45000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
93
87
81
76
107
101
96
90
105
99
93
87
Массовая скорость воздуха, кг/м²•с
3,18
3,27
3,36
3,44
4,04
4,13
4,23
4,34
5,13
5,25
5,38
5,51
Аэродинамическое сопротивление, Па
55
58
61
64
86
90
94
98
134
140
147
154
Коэффициент теплопередачи, Вт/(м²•°C)
69,1
69,9
70,7
71,5
76,6
77,3
78,1
78,9
84,9
85,7
86,6
87,6
Расход пара воздухонагревателем, кг/час
1606
1719
1834
1943
1401
1520
1631
1755
1514
1644
1778
1914
Тепловая мощность калорифера КП 312, кВт
899
962
1026
1087
784
851
913
982
847
920
995
1071
Паровой калорифер подобного типоразмера, но большей рядности и тепловой мощности представлен на странице:
Воздухонагреватель КП (ВНП) 412
