Калорифер КП 408 (воздухонагреватель ВНП-408 хл) – паровоздушный аппарат с увеличенным диаметром теплоотдающих элементов, в качестве
греющей среды использующий сухой насыщенный или перегретый пар (соответствие по ГОСТ 20995-75 и СНиП 11-36-76) с рабочим давлением
до 12 бар и температурой до 190 градусов. Теплообменники КП (ВНП 113...22) 408 применяются в системах приточной вентиляции и воздушных
тепловых завесах, разнообразных сушильных установках. Изготовление и приемо-сдаточные испытания калориферов КП 408 осуществляются
в соответствии с требованиями действующих нормативных документов по ТУ 4863-002-55613706-02 с обязательной проверкой каждого
теплообменника на прочность и герметичность. Воздухонагреватели должны эксплуатироваться в макроклиматических районах с умеренным
и холодным климатом категории размещения 3 в соответствии с ГОСТ 15150.

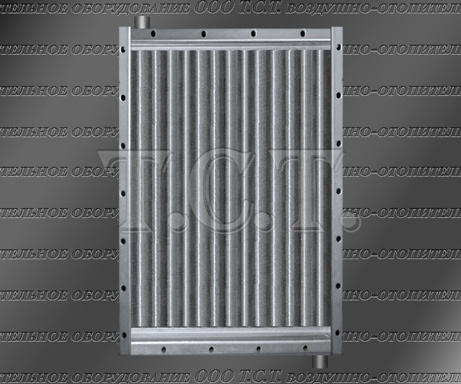

Конструкция и технические характеристики калорифера КП 408
Конструктивно калорифер КП 408 представляет собой модульной блок прямоугольного сечения с автономным пароводяным трактом, включающим:
трубные решетки, нагревательные элементы, коллекторные крышки. Нагревательные элементы выполнены из стальных несущих трубок диаметром
22 мм (электросварных по ГОСТ 10704-91 или бесшовных по ГОСТ 8734-75) и накатанного поверх них спирального алюминиевого оребрения.
Калориферы серии КП (ВНП113) 408 выпускаются с присоединительными патрубками. По заказу патрубки могут дополняться фланцами. Для монтажа
нагревателя к воздуховодам и диффузорам предусмотрены присоединительные отверстия по всему периметру корпуса теплообменника. Увеличенная,
относительно калориферов других моделей, площадь сечения для прохода теплоносителя сокращает вероятность полного перекрытия внутренней
полости отдельных несущих труб, минимизирует риски замораживания и потери рабочих эксплуатационных характеристик воздухонагревателя.
Основные технические характеристики парового воздухонагревателя КП 408-02-УХЛ3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
4000
116
19.5
68
Объем (емкость) воздухонагревателя ВНП 408 - 0.0147 м³. Габариты по внешнему контуру - 852 х 575 х 220 мм.
Количество теплонесущих трубок – 42 шт.
Габаритные и присоединительные размеры калорифера КП 408
Габаритные и присоединительные размеры оребренного теплообменника КП (ВНП 113 408), мм
H
H 1
H 2
H 3
B
B 1
B 2
C
dy
780
828
852
900
503
551
575
430
32
Рабочие расчетные параметры парового калорифера КП (ВНП113-408.22ХЛ3)
Технические данные калорифера КП 408 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
1
4
0.780
0.392
19.5
0.00523
0.00101
0.01191

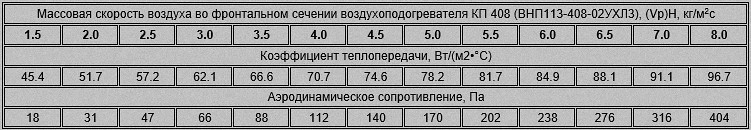

Коэффициент теплопередачи и аэродинамическое сопротивление калорифера КП 408
Ниже представлена таблица с показателями коэффициентов теплопередачи и аэродинамического сопротивления парового воздухонагревателя
типа КП-408 (калорифера ВНП-408 хл), в зависимости от массовой скорости воздуха в фронтальном сечении.
В таблице представлены некоторые показатели теплотехнического расчета калорифера КП 408. Расчет произведен для температурных значений
входящего воздуха от +40 до -50 градусов. Объем нагреваемого воздуха варьируется от 4000 до 8000 метров кубических в час, температура
и давление используемого теплоносителя - от 100°C (0.1 МПа) до 180°C (1.0 МПа). Выложенные теплотехнические показатели можно
использовать при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0,1
Температура пара, °С
99,6
Производительность по воздуху, м³/ч
4000
6000
8000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
53
48
44
39
43
37
32
26
36
30
24
18
Массовая скорость воздуха, кг/м²•с
3,45
3,55
3,64
3,74
5,27
5,43
5,58
5,75
7,12
7,33
7,55
7,78
Аэродинамическое сопротивление, Па
86
90
94
99
187
197
208
220
326
344
363
384
Коэффициент теплопередачи, Вт/(м²•°C)
66,2
67,0
67,7
68,6
80,1
81,2
82,2
83,3
91,7
93,0
94,2
95,5
Расход пара калорифером КП 408, кг/час
159
176
192
210
210
232
254
278
253
279
306
333
Тепловая производительность (мощность), кВт
100
111
121
132
132
146
159
174
159
175
192
209
Давление теплоносителя, МПа
0,2
Температура пара, °С
120,2
Производительность по воздуху, м³/ч
4000
6000
8000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
66
61
57
52
54
49
43
37
46
40
34
28
Массовая скорость воздуха, кг/м²•с
3,38
3,47
3,55
3,65
5,17
5,31
5,46
5,63
6,99
7,19
7,41
7,63
Аэродинамическое сопротивление, Па
82
86
90
95
181
190
200
211
315
332
351
371
Коэффициент теплопередачи, Вт/(м²•°C)
65,5
66,3
67,0
67,8
79,4
80,4
81,4
82,5
91,0
92,2
93,4
94,7
Расход пара воздухонагревателем, кг/час
189
207
223
241
250
271
295
320
301
328
356
384
Тепловая мощность калорифера КП 408, кВт
116
126
136
148
153
166
181
196
184
201
218
235
Давление насыщенного пара, МПа
0,4
Температура пара, °С
143,6
Производительность по воздуху, м³/ч
4000
6000
8000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
81
77
72
67
67
62
56
50
58
52
46
39
Массовая скорость воздуха, кг/м²•с
3,30
3,37
3,46
3,55
5,06
5,19
5,34
5,49
6,85
7,04
7,25
7,48
Аэродинамическое сопротивление, Па
79
82
86
90
173
182
192
202
304
320
337
357
Коэффициент теплопередачи, Вт/(м²•°C)
64,8
65,5
66,2
67,0
78,6
79,5
80,6
81,6
90,2
91,3
92,5
93,8
Расход пара калорифером КП 408, кг/час
224
241
259
278
297
319
344
370
357
385
414
446
Тепловая производительность (мощность), кВт
133
143
154
165
176
189
204
219
212
228
245
264
Давление теплоносителя, МПа
0,6
Температура пара, °С
158,8
Производительность по воздуху, м³/ч
4000
6000
8000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
91
87
82
77
102
97
92
87
100
95
89
83
Массовая скорость воздуха, кг/м²•с
3,24
3,32
3,40
3,49
4,43
4,53
4,63
4,74
5,83
5,96
6,11
6,26
Аэродинамическое сопротивление, Па
76
79
83
87
135
141
147
154
226
235
246
257
Коэффициент теплопередачи, Вт/(м²•°C)
64,3
65,0
65,7
66,5
74,0
74,8
75,5
76,3
83,8
84,7
85,6
86,6
Расход пара воздухонагревателем, кг/час
248
265
284
303
219
239
260
282
241
264
289
315
Тепловая мощность калорифера КП 408, кВт
144
153
164
176
127
139
151
163
139
153
168
183
Давление насыщенного пара, МПа
0,8
Температура пара, °С
170,4
Производительность по воздуху, м³/ч
4000
6000
8000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
99
94
90
85
109
104
99
94
106
101
95
89
Массовая скорость воздуха, кг/м²•с
3,20
3,28
3,36
3,44
4,38
4,48
4,58
4,69
5,78
5,91
6,05
6,20
Аэродинамическое сопротивление, Па
74
78
81
85
133
138
144
151
222
231
242
253
Коэффициент теплопередачи, Вт/(м²•°C)
63,9
64,6
65,3
66,1
73,7
74,4
75,2
76,0
83,5
84,3
85,3
86,2
Расход пара калорифером КП 408, кг/час
266
285
303
323
241
262
283
305
268
291
318
344
Тепловая производительность (мощность), кВт
151
162
172
183
137
149
161
174
152
166
181
196
Давление теплоносителя, МПа
1,0
Температура пара, °С
179,9
Производительность по воздуху, м³/ч
4000
6000
8000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
106
101
96
91
114
109
104
99
111
106
100
94
Массовая скорость воздуха, кг/м²•с
3,16
3,24
3,32
3,41
4,35
4,44
4,55
4,65
5,74
5,87
6,01
6,15
Аэродинамическое сопротивление, Па
73
76
80
84
131
137
142
149
219
228
238
249
Коэффициент теплопередачи, Вт/(м²•°C)
63,6
64,3
65,0
65,8
73,4
74,2
74,9
75,7
83,2
84,1
85,0
85,9
Расход пара воздухонагревателем, кг/час
281
300
320
340
262
283
305
327
291
315
341
369
Тепловая мощность калорифера КП 408, кВт
157
168
179
190
146
158
170
183
163
176
191
206
Паровой калорифер подобного типоразмера, но меньшей рядности и тепловой мощности представлен на странице:
Воздухонагреватель КП (ВНП) 308
