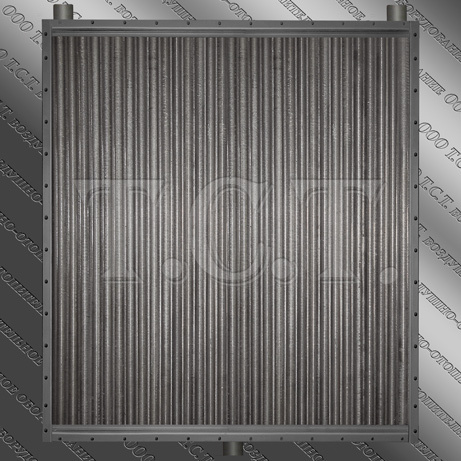

Калорифер КП 412 (воздухонагреватель ВНП-412 хл) – промышленный паровой теплообменник с увеличенным диаметром теплопередающих элементов, предназначенный
для нагрева приточного или рециркуляционного воздуха в вентиляционно-отопительных системах производственных помещений значительного объема. В качестве
источника тепла, или первичного теплоносителя выступает сухой насыщенный пар температурой до 190°C. На агроперерабатывающих предприятиях воздухоподогреватель
задействован для сушки широкого спектра сельскохозяйственных культур. Практикуется применение калорифера КП (ВНП113...22) 412 для охлаждения высокотемпературных
рабочих жидкостей, воздушного отопления на основе термомасла. Производство калориферов КП 412 осуществляется в соответствии с теплотехническими и аэродинамическими
характеристиками ТУ 4863-002-55613706-02 с проведением приемо-сдаточных испытаний каждого теплообменника. Одноходовые нагреватели предназначены для эксплуатации в
макроклиматических районах с умеренным и холодным (УХЛ) климатом категории размещения 3 по ГОСТ 15150.
Конструкция и технические характеристики калорифера КП 412
Рекуперативный теплообменник КП (ВНП 113) 412 состоит из замкнутой пароводяной системы, элементы которой жестко скреплены между собой сварным соединением.
Теплопередающая поверхность воздухонагревателя образуется из группы нагревателей – металлических (электросварных по ГОСТ 10704-91 или бесшовных по ГОСТ 8734-75)
несущих трубок диаметром 22 мм с алюминиевым накатным оребрением. Биметаллические трубки в шахматном порядке вставляются в решетки, с обратной стороны которых
привариваются распределительно-сборные коллектора с патрубками. Вместе с присоединительными боковыми щитками, трубные решетки образуют каркас, внутри сечения
которого проходит нагреваемый воздушный поток. Увеличенная, относительно калориферов других моделей, площадь сечения для прохода теплоносителя сокращает вероятность
полного перекрытия внутренней полости отдельных несущих труб, минимизирует риски замораживания и потери рабочих эксплуатационных характеристик воздухонагревателя.
Основные технические характеристики парового воздухонагревателя КП 412-02-УХЛ3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
25000
720
127.2
360
Объем (емкость) воздухонагревателя ВНП 412 - 0.0772 м³. Габариты по внешнему контуру - 1727 х 1575 х 220 мм. Количество теплонесущих трубок – 130 шт.
Габаритные и присоединительные размеры калорифера КП 412

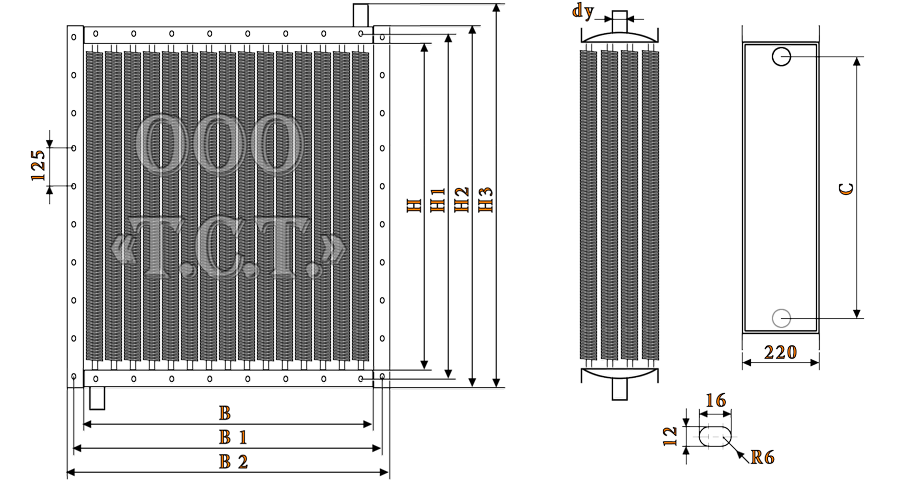

Габаритные и присоединительные размеры оребренного теплообменника КП (ВНП 113 412), мм
H
H 1
H 2
H 3
B
B 1
B 2
C
dy
1655
1703
1727
1774
1503
1551
1575
1392
65
Рабочие расчетные параметры парового калорифера КП (ВНП113-412.22ХЛ3)
Технические данные калорифера КП 412 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
1
4
1.655
2.488
127.2
0.00523
0.00363
0.03686
Коэффициент теплопередачи и аэродинамическое сопротивление калорифера КП 412

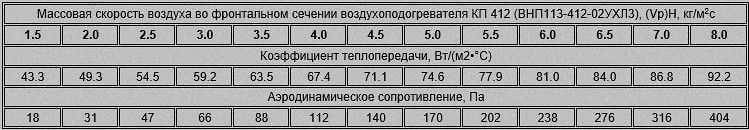

Ниже представлена таблица с показателями коэффициентов теплопередачи и аэродинамического сопротивления парового воздухонагревателя типа КП-412 (калорифера ВНП-412 хл),
в зависимости от массовой скорости воздуха в фронтальном сечении.
В таблице представлены некоторые показатели теплотехнического расчета калорифера КП 412. Расчет произведен для температурных значений входящего воздуха от +40 до -50 градусов.
Объем нагреваемого воздуха варьируется от 25000 до 50000 метров кубических в час, температура и давление используемого теплоносителя - от 100°C (0.1 МПа) до 180°C (1.0 МПа).
Выложенные теплотехнические показатели можно использовать при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0,1
Температура пара, °С
99,6
Производительность по воздуху, м³/ч
25000
40000
50000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
52
48
43
38
41
35
29
24
35
29
23
17
Массовая скорость воздуха, кг/м²•с
3,41
3,49
3,59
3,69
5,56
5,72
5,89
6,06
7,02
7,23
7,45
7,68
Аэродинамическое сопротивление, Па
84
87
92
97
206
218
230
242
318
335
354
375
Коэффициент теплопередачи, Вт/(м²•°C)
62,7
63,4
64,2
65,0
78,2
79,3
80,3
81,4
87,0
88,1
89,3
90,6
Расход пара калорифером КП 412, кг/час
994
1090
1197
1308
1357
1501
1649
1789
1575
1736
1901
2072
Тепловая производительность (мощность), кВт
623
683
751
820
851
941
1034
1122
988
1089
1192
1299
Давление теплоносителя, МПа
0,2
Температура пара, °С
120,2
Производительность по воздуху, м³/ч
25000
40000
50000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
65
61
56
51
52
46
40
34
46
39
33
27
Массовая скорость воздуха, кг/м²•с
3,33
3,41
3,50
3,60
5,45
5,61
5,77
5,95
6,89
7,10
7,31
7,53
Аэродинамическое сопротивление, Па
80
84
88
93
199
210
221
234
307
324
342
362
Коэффициент теплопередачи, Вт/(м²•°C)
62,1
62,8
63,5
64,3
77,6
78,6
79,6
80,7
86,2
87,4
88,6
89,8
Расход пара воздухонагревателем, кг/час
1178
1276
1387
1501
1612
1761
1914
2072
1860
2039
2211
2387
Тепловая мощность калорифера КП 412, кВт
720
780
848
918
986
1077
1171
1267
1137
1247
1352
1460
Давление насыщенного пара, МПа
0,4
Температура пара, °С
143,6
Производительность по воздуху, м³/ч
25000
40000
50000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
81
76
71
66
64
59
53
47
57
51
45
38
Массовая скорость воздуха, кг/м²•с
3,24
3,33
3,41
3,50
5,34
5,48
5,64
5,80
6,76
6,95
7,15
7,38
Аэродинамическое сопротивление, Па
76
80
84
88
192
201
212
224
296
312
329
348
Коэффициент теплопередачи, Вт/(м²•°C)
61,4
62,0
62,8
63,5
76,9
77,8
78,7
79,8
85,5
86,5
87,7
88,9
Расход пара калорифером КП 412, кг/час
1385
1497
1612
1730
1923
2066
2226
2390
2221
2394
2573
2771
Тепловая производительность (мощность), кВт
820
887
955
1025
1140
1225
1319
1416
1316
1419
1525
1642
Давление теплоносителя, МПа
0,6
Температура пара, °С
158,8
Производительность по воздуху, м³/ч
25000
40000
50000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
91
86
81
76
100
95
89
84
100
94
88
83
Массовая скорость воздуха, кг/м²•с
3,19
3,27
3,36
3,44
4,66
4,77
4,89
5,00
5,74
5,88
6,02
6,16
Аэродинамическое сопротивление, Па
74
78
81
85
149
155
163
170
219
229
239
250
Коэффициент теплопередачи, Вт/(м²•°C)
60,9
61,6
62,3
63,0
72,3
73,0
73,8
74,6
79,4
80,3
81,1
82,0
Расход пара воздухонагревателем, кг/час
1531
1646
1764
1885
1417
1547
1691
1828
1487
1642
1800
1948
Тепловая мощность калорифера КП 412, кВт
887
953
1022
1092
821
896
980
1059
862
951
1043
1129
Давление насыщенного пара, МПа
0,8
Температура пара, °С
170,4
Производительность по воздуху, м³/ч
25000
40000
50000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
98
94
89
84
106
101
96
91
106
100
94
89
Массовая скорость воздуха, кг/м²•с
3,16
3,23
3,31
3,40
4,62
4,72
4,83
4,95
5,69
5,83
5,97
6,11
Аэродинамическое сопротивление, Па
73
76
79
83
147
153
159
166
216
225
235
246
Коэффициент теплопередачи, Вт/(м²•°C)
60,6
61,2
61,9
62,6
72,0
72,7
73,5
74,2
79,1
79,9
80,8
81,7
Расход пара калорифером КП 412, кг/час
1654
1761
1881
2004
1570
1703
1839
1979
1655
1813
1975
2127
Тепловая производительность (мощность), кВт
941
1001
1070
1140
893
969
1046
1125
941
1031
1123
1210
Давление теплоносителя, МПа
1,0
Температура пара, °С
179,9
Производительность по воздуху, м³/ч
25000
40000
50000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
105
100
95
90
112
107
101
96
111
105
99
94
Массовая скорость воздуха, кг/м²•с
3,12
3,20
3,28
3,36
4,58
4,68
4,80
4,91
5,65
5,78
5,92
6,06
Аэродинамическое сопротивление, Па
71
74
78
81
144
150
157
164
213
222
232
242
Коэффициент теплопередачи, Вт/(м²•°C)
60,3
60,9
61,6
62,3
71,7
72,4
73,2
74,0
78,8
79,7
80,5
81,4
Расход пара воздухонагревателем, кг/час
1745
1865
1987
2113
1688
1823
1974
2116
1797
1958
2123
2278
Тепловая мощность калорифера КП 412, кВт
976
1043
1112
1182
944
1020
1105
1184
1005
1096
1188
1275
