Калорифер КП 409 (воздухонагреватель ВНП-409 хл) – паровоздушный рекуперативный теплообменник с увеличенным диаметром теплоотдающих
элементов, предназначенный для быстрого и качественного подогрева воздуха в вентиляционных и отопительных системах, где в качестве
первичного теплоносителя используется сухой насыщенный или перегретый пар. Сфера применения воздухоподогревателя КП (ВНП 113...22) 409:
производственные и промышленные объекты, склады, боксы, ангары, помещения различного назначения. В качестве нагревательного оборудования
паровые теплообменники КП монтируются в сушильные камеры. Производство и приемка калориферов КП осуществляется в соответствии с
основными требованиями и техническими условиями по ТУ 4863-002-55613706-02 с обязательной проверкой на прочностность и герметичность.
Воздухоподогреватели эксплуатируются в условиях умеренного и холодного климата 3-й категории размещения по ГОСТ 15150-69.
Конструкция и технические характеристики калорифера КП 409
Калорифер КП 409 состоит из группы теплопередающих биметаллических элементов, жестко скрепленных методом сварного соединения в стальном
корпусе. К составным частям корпуса, образующим единый пароводяной тракт относятся трубные решетки, коллекторные крышки, патрубки для
подвода пара и отвода конденсата. Биметаллические элементы, расположенные в шахматной компоновке, изготавливаются из металлических
(электросварных по ГОСТ 10704-91 или бесшовных по ГОСТ 8734-75) несущих трубок диаметром 22 мм и алюминиевого спирально-накатного
оребрения. Увеличенная, относительно калориферов других моделей, площадь сечения для прохода теплоносителя сокращает вероятность
полного перекрытия внутренней полости отдельных несущих труб, минимизирует риски замораживания и потери рабочих эксплуатационных
характеристик воздухонагревателя. Управление тепловыми режимами данного теплообменника осуществляется с помощью подобранных схем
обвязки, а также (при целесообразности) перепуском части нагнетаемого воздуха по обводному каналу.
Основные технические характеристики парового воздухонагревателя КП 409-02-УХЛ3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
5000
140
22.5
76
Объем (емкость) воздухонагревателя ВНП 409 - 0.0162 м³. Габариты по внешнему контуру - 977 х 575 х 220 мм.
Количество теплонесущих трубок – 42 шт.
Габаритные и присоединительные размеры калорифера КП 409
Габаритные и присоединительные размеры оребренного теплообменника КП (ВНП 113 409), мм
H
H 1
H 2
H 3
B
B 1
B 2
C
dy
905
953
977
1025
503
551
575
430
32
Рабочие расчетные параметры парового калорифера КП (ВНП113-409.22ХЛ3)
Технические данные калорифера КП 409 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
1
4
0.905
0.455
22.5
0.00523
0.00101
0.01191

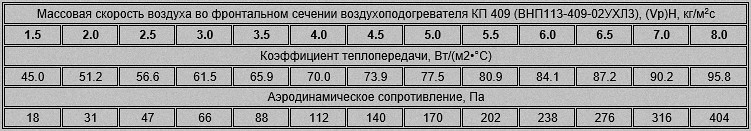

Коэффициент теплопередачи и аэродинамическое сопротивление калорифера КП 409
Ниже представлена таблица с показателями коэффициентов теплопередачи и аэродинамического сопротивления парового воздухонагревателя
типа КП-409 (калорифера ВНП-409 хл), в зависимости от массовой скорости воздуха в фронтальном сечении.
В таблице представлены некоторые показатели теплотехнического расчета калорифера КП 409. Расчет произведен для температурных значений
входящего воздуха от +40 до -50 градусов. Объем нагреваемого воздуха варьируется от 5000 до 10000 метров кубических в час, температура
и давление используемого теплоносителя - от 100°C (0.1 МПа) до 180°C (1.0 МПа). Выложенные теплотехнические показатели можно
использовать при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0,1
Температура пара, °С
99,6
Производительность по воздуху, м³/ч
5000
7500
10000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
50
45
41
36
40
35
29
23
34
27
21
15
Массовая скорость воздуха, кг/м²•с
3,74
3,84
3,94
4,05
5,71
5,86
6,04
6,22
7,69
7,93
8,17
8,43
Аэродинамическое сопротивление, Па
99
104
109
115
217
228
241
254
376
398
421
446
Коэффициент теплопередачи, Вт/(м²•°C)
67,9
68,8
69,6
70,4
82,3
83,3
84,4
85,6
94,1
95,5
96,8
98,1
Расход пара калорифером КП 409, кг/час
194
214
233
254
254
279
306
335
304
337
369
401
Тепловая производительность (мощность), кВт
122
134
146
159
159
175
192
210
190
211
231
252
Давление теплоносителя, МПа
0,2
Температура пара, °С
120,2
Производительность по воздуху, м³/ч
5000
7500
10000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
63
58
53
48
51
46
40
34
43
37
31
24
Массовая скорость воздуха, кг/м²•с
3,66
3,75
3,85
3,96
5,60
5,75
5,92
6,10
7,57
7,79
8,02
8,28
Аэродинамическое сопротивление, Па
95
100
105
110
209
220
232
245
365
385
407
431
Коэффициент теплопередачи, Вт/(м²•°C)
67,3
68,1
68,9
69,7
81,6
82,5
83,6
84,7
93,5
94,7
95,9
97,3
Расход пара воздухонагревателем, кг/час
229
250
271
293
302
327
356
385
363
395
428
465
Тепловая мощность калорифера КП 409, кВт
140
153
166
179
185
200
218
235
222
242
262
284
Давление насыщенного пара, МПа
0,4
Температура пара, °С
143,6
Производительность по воздуху, м³/ч
5000
7500
10000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
78
73
68
63
64
58
52
46
55
48
42
35
Массовая скорость воздуха, кг/м²•с
3,57
3,66
3,75
3,85
5,48
5,63
5,79
5,96
7,41
7,64
7,86
8,11
Аэродинамическое сопротивление, Па
91
95
100
105
201
211
223
235
352
371
392
415
Коэффициент теплопередачи, Вт/(м²•°C)
66,5
67,3
68,1
68,9
80,7
81,7
82,8
83,9
92,6
93,8
95,1
96,4
Расход пара калорифером КП 409, кг/час
271
292
315
337
357
386
416
446
430
466
500
538
Тепловая производительность (мощность), кВт
160
173
186
200
212
229
246
265
255
276
296
319
Давление теплоносителя, МПа
0,6
Температура пара, °С
158,8
Производительность по воздуху, м³/ч
5000
7500
10000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
87
83
78
72
99
94
89
83
98
92
86
80
Массовая скорость воздуха, кг/м²•с
3,51
3,60
3,69
3,79
4,79
4,90
5,01
5,14
6,30
6,45
6,61
6,77
Аэродинамическое сопротивление, Па
88
92
97
102
157
163
170
178
260
272
284
297
Коэффициент теплопередачи, Вт/(м²•°C)
66,1
66,8
67,5
68,4
76,0
76,7
77,5
78,4
86,0
86,9
87,9
88,9
Расход пара воздухонагревателем, кг/час
301
321
344
369
265
290
314
342
289
319
349
380
Тепловая мощность калорифера КП 409, кВт
174
186
199
214
154
168
182
198
168
185
202
220
Давление насыщенного пара, МПа
0,8
Температура пара, °С
170,4
Производительность по воздуху, м³/ч
5000
7500
10000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
95
90
85
80
106
101
95
90
104
98
92
86
Массовая скорость воздуха, кг/м²•с
3,47
3,55
3,64
3,74
4,74
4,84
4,96
5,08
6,24
6,39
6,55
6,71
Аэродинамическое сопротивление, Па
86
90
95
99
154
160
167
175
256
267
279
292
Коэффициент теплопередачи, Вт/(м²•°C)
65,7
66,4
67,2
67,9
75,6
76,4
77,2
78,0
85,7
86,6
87,5
88,5
Расход пара калорифером КП 409, кг/час
323
345
368
392
292
317
344
370
321
352
383
414
Тепловая производительность (мощность), кВт
183
196
210
223
166
180
196
210
183
200
218
236
Давление теплоносителя, МПа
1,0
Температура пара, °С
179,9
Производительность по воздуху, м³/ч
5000
7500
10000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
101
96
91
86
111
106
101
95
108
103
97
91
Массовая скорость воздуха, кг/м²•с
3,44
3,52
3,61
3,70
4,70
4,81
4,92
5,04
6,21
6,34
6,50
6,66
Аэродинамическое сопротивление, Па
85
89
93
97
152
158
165
172
253
264
275
288
Коэффициент теплопередачи, Вт/(м²•°C)
65,4
66,1
66,9
67,6
75,4
76,1
76,9
77,8
85,4
86,3
87,2
88,2
Расход пара воздухонагревателем, кг/час
342
365
389
413
316
341
367
396
351
379
411
443
Тепловая мощность калорифера КП 409, кВт
192
204
218
231
177
191
205
221
196
212
230
248
Паровой калорифер подобного типоразмера, но меньшей рядности и тепловой мощности представлен на странице:
Воздухонагреватель КП (ВНП) 309
