Калорифер КП 309

Производство и сфера назначения калорифера КП 309

Калорифер КП 309 (воздухонагреватель ВНП-309 хл) – паровой теплообменник с увеличенным диаметром теплоотдающих элементов, предназначенный для подогрева воздуха в составе приточно-рециркуляционных установок и систем. Калориферы КП (ВНП 113...22) 309 компонуют в промышленные сушильные камеры, там, где в качестве источника теплоты для нагрева сушильного агента применяют сухой насыщенный пар. Производство калориферов КП 309 осуществляется в соответствии с действующей технической документацией ТУ 4863-002-55613706-02 с проведением приемо-сдаточных испытаний каждого нагревателя. Теплообменники эксплуатируются в условиях умеренного и холодного климата категории размещения 3 по ГОСТ 15150-69.

Производство паровых воздухонагревателей ВНП для низких температурных режимов
Паровой воздухонагреватель ВНП113-309-22ХЛ3

Конструкция и технические характеристики калорифера КП 309

В конструктивном плане калорифер КП 309 представляет собой моноблочный нагревательный модуль с развитой поверхностью теплообмена. Пароводяной тракт отопительного модуля состоит из теплопередающих элементов, трубных решеток и коллекторов с патрубками. Теплопередающие элементы изготавливаются из стальных (электросварных по ГОСТ 10704-91 или бесшовных по ГОСТ 8734-75) трубок диаметром 22 мм с накатным алюминиевым оребрением. Снаружи оребренную поверхность калорифера омывает приточный или циркулирующий воздух, а изнутри – поступающий в теплообменные трубки сухой насыщенный пар температурой до 190°C и давлением до 12 кгс/см². Увеличенная, относительно воздухонагревателей других моделей, площадь сечения для прохода теплоносителя сокращает вероятность полного перекрытия внутренней полости отдельных несущих труб, минимизирует риски замораживания и потери рабочих эксплуатационных характеристик калорифера.

Основные технические характеристики парового воздухонагревателя КП 309-02-УХЛ3
Производительность по воздуху, м³/ч Производительность по теплу, кВт Площадь поверхности теплообмена, м² Масса, кг
5000 129 17.2 61

Объем (емкость) воздухонагревателя ВНП 309 - 0.0121 м³. Габариты по внешнему контуру - 977 х 575 х 180 мм. Количество теплонесущих трубок – 32 шт.

Габаритные и присоединительные размеры калорифера КП 309

Чертеж парового калорифера ВНП113-309 ХЛ3
Габаритные и присоединительные размеры оребренного теплообменника КП (ВНП 113 309), мм
H H 1 H 2 H 3 B B 1 B 2 C dy
905 953 977 1025 503 551 575 430 32

Рабочие расчетные параметры парового калорифера КП (ВНП113-309.22ХЛ3)

Технические данные калорифера КП 309 для расчета и подбора Площадь, м²
Число ходов по внутреннему теплоносителю Число рядов Длина теплоотдающего элемента (в свету), м фронтального сечения поверхности теплообмена сечения коллектора сечения патрубка живого сечения для прохода теплоносителя
1 3 0.905 0.455 17.2 0.00379 0.00101 0.00907

Коэффициент теплопередачи и аэродинамическое сопротивление калорифера КП 309

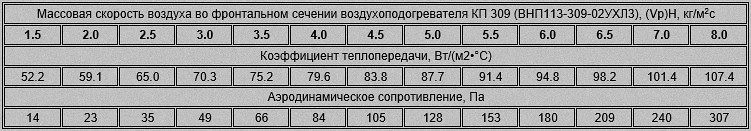

Ниже представлена таблица с показателями коэффициентов теплопередачи и аэродинамического сопротивления парового воздухонагревателя типа КП-309 (калорифера ВНП-309 хл), в зависимости от массовой скорости воздуха в фронтальном сечении.

Аэродинамическое сопротивление и массовая скорость воздуха четырехрядного калорифера ВНП113-309 (КП-309)

В таблице представлены некоторые показатели теплотехнического расчета калорифера КП 309. Расчет произведен для температурных значений входящего воздуха от +40 до -50 градусов. Объем нагреваемого воздуха варьируется от 5000 до 9000 метров кубических в час, температура и давление используемого теплоносителя - от 100°C (0.1 МПа) до 180°C (1.0 МПа). Выложенные теплотехнические показатели можно использовать при подборе вентиляционного и пароконденсатного оборудования.

Давление насыщенного пара, МПа 0,1
Температура пара, °С 99,6
Производительность по воздуху, м³/ч 5000 7000 9000
Температура воздуха на входе в калорифер, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Температура нагретого воздуха на выходе, °С 44 39 33 28 36 30 23 17 30 23 17 10
Массовая скорость воздуха, кг/м²•с 3,78 3,88 4,00 4,11 5,37 5,52 5,70 5,88 6,97 7,19 7,41 7,66
Аэродинамическое сопротивление, Па 76 80 84 89 146 154 163 173 238 252 267 283
Коэффициент теплопередачи, Вт/(м²•°C) 77,7 78,6 79,6 80,6 90,4 91,5 92,8 94,0 101,2 102,6 103,9 105,4
Расход пара калорифером КП 309, кг/час 178 196 215 234 220 242 267 291 256 283 310 338
Тепловая производительность (мощность), кВт 112 123 135 147 138 152 167 182 161 178 194 212
Давление теплоносителя, МПа 0,2
Температура пара, °С 120,2
Производительность по воздуху, м³/ч 5000 7000 9000
Температура воздуха на входе в калорифер, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Температура нагретого воздуха на выходе, °С 56 50 45 39 46 40 33 27 39 32 26 19
Массовая скорость воздуха, кг/м²•с 3,70 3,81 3,91 4,03 5,27 5,42 5,59 5,77 6,86 7,07 7,29 7,53
Аэродинамическое сопротивление, Па 73 77 81 85 141 149 158 167 231 244 258 274
Коэффициент теплопередачи, Вт/(м²•°C) 77,0 77,9 78,8 79,9 89,7 90,8 92,0 93,2 100,5 101,8 103,1 104,6
Расход пара воздухонагревателем, кг/час 211 231 249 270 262 285 311 335 305 334 361 390
Тепловая мощность калорифера КП 309, кВт 129 141 152 165 160 174 190 205 187 204 220 239
Давление насыщенного пара, МПа 0,4
Температура пара, °С 143,6
Производительность по воздуху, м³/ч 5000 7000 9000
Температура воздуха на входе в калорифер, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Температура нагретого воздуха на выходе, °С 69 64 58 52 58 51 45 39 49 43 36 29
Массовая скорость воздуха, кг/м²•с 3,62 3,71 3,82 3,93 5,16 5,32 5,47 5,64 6,74 6,94 7,15 7,38
Аэродинамическое сопротивление, Па 70 73 77 82 136 144 151 160 223 235 249 265
Коэффициент теплопередачи, Вт/(м²•°C) 76,3 77,1 78,1 79,0 88,9 90,0 91,2 92,3 99,7 101,0 102,3 103,7
Расход пара калорифером КП 309, кг/час 251 270 291 313 311 337 362 387 365 392 422 454
Тепловая производительность (мощность), кВт 149 160 172 185 184 200 214 230 216 232 250 269
Давление теплоносителя, МПа 0,6
Температура пара, °С 158,8
Производительность по воздуху, м³/ч 5000 7000 9000
Температура воздуха на входе в калорифер, °С -20 -30 -40 -50 +30 +20 +10 0 +40 +30 +20 +10
Температура нагретого воздуха на выходе, °С 78 72 67 61 94 89 83 77 94 88 82 76
Массовая скорость воздуха, кг/м²•с 3,57 3,66 3,76 3,87 4,50 4,60 4,72 4,84 5,70 5,84 5,98 6,13
Аэродинамическое сопротивление, Па 68 72 75 79 105 110 115 120 163 171 179 187
Коэффициент теплопередачи, Вт/(м²•°C) 75,8 76,7 77,5 78,5 83,8 84,6 85,5 86,5 92,8 93,7 94,7 95,8
Расход пара воздухонагревателем, кг/час 278 299 319 341 232 252 275 298 245 270 295 320
Тепловая мощность калорифера КП 309, кВт 161 173 185 198 134 146 159 173 142 156 171 185
Давление насыщенного пара, МПа 0,8
Температура пара, °С 170,4
Производительность по воздуху, м³/ч 5000 7000 9000
Температура воздуха на входе в калорифер, °С -20 -30 -40 -50 +30 +20 +10 0 +40 +30 +20 +10
Температура нагретого воздуха на выходе, °С 85 79 74 68 101 95 89 83 99 93 87 81
Массовая скорость воздуха, кг/м²•с 3,53 3,62 3,71 3,82 4,45 4,56 4,68 4,79 5,66 5,80 5,94 6,09
Аэродинамическое сопротивление, Па 67 70 73 77 103 108 113 118 161 168 176 185
Коэффициент теплопередачи, Вт/(м²•°C) 75,4 76,3 77,1 78,1 83,4 84,3 85,2 86,1 92,5 93,4 94,4 95,4
Расход пара калорифером КП 309, кг/час 299 320 341 363 254 277 300 324 274 299 324 351
Тепловая производительность (мощность), кВт 170 182 194 207 145 157 171 184 156 170 185 199
Давление теплоносителя, МПа 1,0
Температура пара, °С 179,9
Производительность по воздуху, м³/ч 5000 7000 9000
Температура воздуха на входе в калорифер, °С -20 -30 -40 -50 +30 +20 +10 0 +40 +30 +20 +10
Температура нагретого воздуха на выходе, °С 90 85 79 73 106 100 94 88 104 98 92 85
Массовая скорость воздуха, кг/м²•с 3,50 3,58 3,68 3,79 4,42 4,53 4,64 4,76 5,62 5,75 5,89 6,05
Аэродинамическое сопротивление, Па 66 69 72 76 102 106 111 117 159 166 174 182
Коэффициент теплопередачи, Вт/(м²•°C) 75,2 76,0 76,8 77,8 83,2 84,0 84,9 85,8 92,2 93,1 94,1 95,2
Расход пара воздухонагревателем, кг/час 318 338 361 384 275 298 321 346 297 322 348 377
Тепловая мощность калорифера КП 309, кВт 178 189 202 215 154 167 180 193 166 180 195 211

Паровой калорифер подобного типоразмера, но большей рядности и тепловой мощности представлен на странице: Воздухонагреватель КП (ВНП) 409
