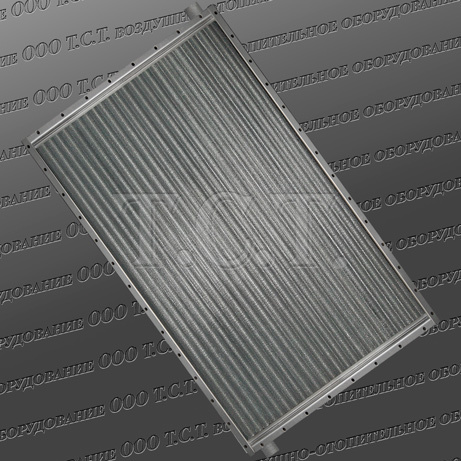

Калорифер КП 311 (воздухонагреватель ВНП-311 хл) – паровоздушный отопительный аппарат с увеличенным диаметром теплоотдающих элементов,
использующий в качестве первичного источника нагрева сухой насыщенный пар до 190ºС. Сфера применения воздухонагревателей КП
(ВНП 113...22) 311 - производственные и складские помещения, ангары, мастерские, боксы. В зерноочистительно-сушильных установках
агроперерабатывающих предприятий калориферы применяются в качестве модулей для подогрева сушильного агента. Паровые калориферы
КП 311 изготавливаются в соответствии с основными требованиями технических условий ТУ 4863-002-55613706-02 с проверкой каждого
теплообменника на прочность и герметичность. Воздухонагреватели предназначены для эксплуатации в условиях умеренного климата
категории размещения 3 согласно ГОСТ 15150.
Конструкция и технические характеристики калорифера КП 311
Калорифер КП 311 представляет собой жесткий стальной корпус с трубными решетками, нагревательными элементами, коллекторами с патрубками,
съемными монтажными щитками. Теплообменные элементы, изготовленные из электросварных (по ГОСТ 10704-91) или бесшовных
(по ГОСТ 8734-75) трубок диаметром 22 мм и алюминиевого оребрения привариваются к внутренней стороне решеток. Коллекторные крышки методом
сварного соединения крепятся с их наружной стороны. Щитки, с помощью болтов прикручиваются к торцам корпуса
воздухоподогревателя. Увеличенная, относительно воздухонагревателей других моделей, площадь сечения для прохода теплоносителя сокращает
вероятность полного перекрытия внутренней полости отдельных несущих труб, минимизирует риски замораживания и потери рабочих
эксплуатационных характеристик калорифера.
Основные технические характеристики парового воздухонагревателя КП 311-02-УХЛ3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
16000
424
63.6
187
Объем (емкость) воздухонагревателя ВНП 311 - 0.0383 м³. Габариты по внешнему контуру - 1727 х 1075 х 180 мм.
Количество теплонесущих трубок – 65 шт.
Габаритные и присоединительные размеры калорифера КП 311

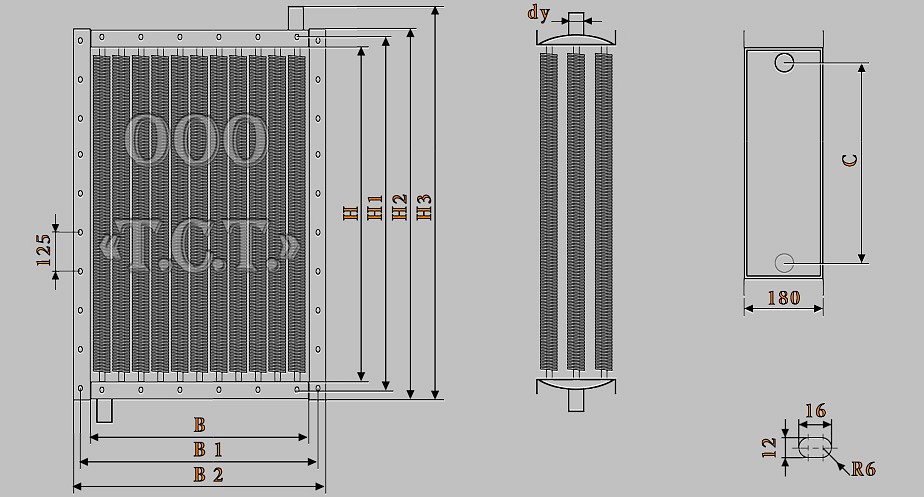

Габаритные и присоединительные размеры оребренного теплообменника КП (ВНП 113 311), мм
H
H 1
H 2
H 3
B
B 1
B 2
C
dy
1655
1703
1727
1774
1003
1051
1075
912
65
Рабочие расчетные параметры парового калорифера КП (ВНП113-311.22ХЛ3)
Технические данные калорифера КП 311 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
1
3
1.655
1.660
63.6
0.00379
0.00363
0.01843
Коэффициент теплопередачи и аэродинамическое сопротивление калорифера КП 311

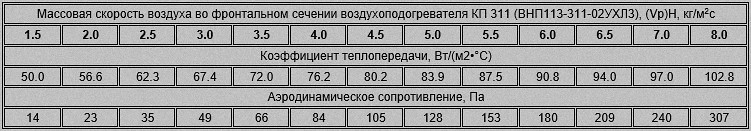

Ниже представлена таблица с показателями коэффициентов теплопередачи и аэродинамического сопротивления парового воздухонагревателя
типа КП-311 (калорифера ВНП-311 хл), в зависимости от массовой скорости воздуха в фронтальном сечении.
В таблице представлены некоторые показатели теплотехнического расчета калорифера КП 311. Расчет произведен для температурных значений
входящего воздуха от +40 до -50 градусов. Объем нагреваемого воздуха варьируется от 16000 до 30000 метров кубических в час, температура
и давление используемого теплоносителя - от 100°C (0.1 МПа) до 180°C (1.0 МПа). Выложенные теплотехнические показатели можно
использовать при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0,1
Температура пара, °С
99,6
Производительность по воздуху, м³/ч
16000
23000
30000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
46
41
36
30
37
31
25
19
31
24
18
11
Массовая скорость воздуха, кг/м²•с
3,30
3,39
3,49
3,59
4,82
4,96
5,11
5,27
6,36
6,56
6,76
6,99
Аэродинамическое сопротивление, Па
59
62
65
69
120
126
133
141
200
212
224
239
Коэффициент теплопередачи, Вт/(м²•°C)
70,2
71,0
71,9
72,8
82,7
83,7
84,8
85,9
93,1
94,4
95,6
97,0
Расход пара калорифером КП 311, кг/час
586
644
705
772
738
814
892
972
866
959
1047
1145
Тепловая производительность (мощность), кВт
367
404
442
484
463
510
559
609
543
601
657
718
Давление теплоносителя, МПа
0,2
Температура пара, °С
120,2
Производительность по воздуху, м³/ч
16000
23000
30000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
58
53
47
42
47
41
35
29
40
33
27
20
Массовая скорость воздуха, кг/м²•с
3,24
3,32
3,42
3,51
4,74
4,88
5,02
5,17
6,26
6,45
6,65
6,86
Аэродинамическое сопротивление, Па
57
60
63
66
116
122
129
136
194
206
217
231
Коэффициент теплопередачи, Вт/(м²•°C)
69,6
70,4
71,2
72,1
82,0
83,0
84,1
85,2
92,5
93,7
94,9
96,2
Расход пара воздухонагревателем, кг/час
695
755
823
887
880
958
1039
1122
1033
1129
1221
1322
Тепловая мощность калорифера КП 311, кВт
425
462
503
542
538
586
635
686
632
690
747
809
Давление насыщенного пара, МПа
0,4
Температура пара, °С
143,6
Производительность по воздуху, м³/ч
16000
23000
30000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
72
67
61
56
59
53
47
41
51
44
37
30
Массовая скорость воздуха, кг/м²•с
3,16
3,24
3,33
3,42
4,64
4,77
4,91
5,06
6,14
6,33
6,52
6,73
Аэродинамическое сопротивление, Па
54
57
60
63
111
117
124
131
188
198
210
223
Коэффициент теплопередачи, Вт/(м²•°C)
68,9
69,6
70,5
71,3
81,3
82,3
83,3
84,4
91,7
92,9
94,1
95,4
Расход пара калорифером КП 311, кг/час
823
886
956
1023
1045
1127
1211
1298
1228
1328
1431
1537
Тепловая производительность (мощность), кВт
488
525
567
606
619
668
718
769
728
787
848
911
Давление теплоносителя, МПа
0,6
Температура пара, °С
158,8
Производительность по воздуху, м³/ч
16000
23000
30000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
81
76
70
65
96
90
85
79
95
89
83
77
Массовая скорость воздуха, кг/м²•с
3,11
3,19
3,28
3,37
4,04
4,14
4,24
4,35
5,20
5,33
5,46
5,60
Аэродинамическое сопротивление, Па
53
55
58
61
86
90
94
98
138
144
151
158
Коэффициент теплопередачи, Вт/(м²•°C)
68,4
69,2
70,0
70,8
76,6
77,4
78,2
79,0
85,4
86,3
87,2
88,1
Расход пара воздухонагревателем, кг/час
912
977
1049
1117
773
847
918
996
829
912
997
1083
Тепловая мощность калорифера КП 311, кВт
528
566
608
647
448
491
532
577
480
528
577
628
Давление насыщенного пара, МПа
0,8
Температура пара, °С
170,4
Производительность по воздуху, м³/ч
16000
23000
30000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
88
83
77
72
102
96
91
85
100
94
88
82
Массовая скорость воздуха, кг/м²•с
3,08
3,15
3,24
3,33
4,01
4,10
4,20
4,30
5,16
5,29
5,42
5,55
Аэродинамическое сопротивление, Па
52
54
57
60
85
88
92
97
136
142
149
156
Коэффициент теплопередачи, Вт/(м²•°C)
68,1
68,8
69,6
70,4
76,3
77,1
77,8
78,7
85,1
86,0
86,9
87,8
Расход пара калорифером КП 311, кг/час
982
1048
1122
1191
854
931
1003
1083
927
1011
1098
1187
Тепловая производительность (мощность), кВт
558
596
638
678
486
529
570
616
527
575
625
675
Давление теплоносителя, МПа
1,0
Температура пара, °С
179,9
Производительность по воздуху, м³/ч
16000
23000
30000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
94
89
83
77
107
102
96
90
105
99
93
87
Массовая скорость воздуха, кг/м²•с
3,05
3,12
3,21
3,30
3,98
4,07
4,17
4,27
5,13
5,25
5,38
5,51
Аэродинамическое сопротивление, Па
51
53
56
59
83
87
91
95
134
140
146
153
Коэффициент теплопередачи, Вт/(м²•°C)
67,8
68,5
69,3
70,2
76,1
76,8
77,6
78,4
84,9
85,7
86,6
87,5
Расход пара воздухонагревателем, кг/час
1040
1108
1183
1260
923
995
1075
1156
1003
1090
1178
1269
Тепловая мощность калорифера КП 311, кВт
582
620
662
705
517
557
601
647
561
610
659
710
Паровой калорифер подобного типоразмера, но большей рядности и тепловой мощности представлен на странице:
Воздухонагреватель КП (ВНП) 411
