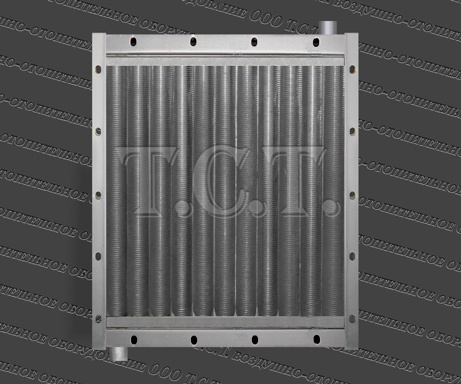

Калорифер КП 406 (воздухонагреватель ВНП-406 хл) – паровой биметаллический обогреватель с увеличенным диаметром теплоотдающих
элементов, предназначенный для воздушного отопления промышленных и гражданских помещений. В качестве источника теплого воздуха,
паровые калориферы КП (ВНП 113...22) 406 применяются для конвективной сушки семенного, продовольственного и фуражного материала
на предприятиях агроперерабатывающего комплекса. Производство калориферов КП 406 осуществляется согласно установленным требованиям
ТУ 4863-002-55613706-02 с обязательным испытанием каждого нагревателя на герметичность. Паровые теплообменники эксплуатируются в
районах с умеренным и холодным климатом (УХЛ) категории размещения 3 по ГОСТ 15150-69.
Конструкция и технические характеристики калорифера КП 406
Калорифер КП 406 состоит из теплообменных элементов, коллекторных крышек с патрубками и трубных решеток. Теплообменные элементы,
установленные в четыре ряда в шахматной компоновке, выполнены из несущих стальных трубок диаметром 22 мм и алюминиевого оребрения.
Несущие трубки, комплектуемые к воздухонагревателю, изготавливаются в двух вариантах: электросварные прямошовные по ГОСТ 10704-91 и
цельнотянутые бесшовные по ГОСТ 8734-75. Последние рассчитаны для работы с повышенным давлением теплоносителя и в агрессивных условиях
эксплуатации. Увеличенная, относительно калориферов других моделей, площадь сечения для прохода теплоносителя сокращает вероятность
полного перекрытия внутренней полости отдельных несущих труб, минимизирует риски замораживания и потери рабочих эксплуатационных
характеристик воздухонагревателя.
Основные технические характеристики парового воздухонагревателя КП 406-02-УХЛ3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
2500
76
13.3
52
Объем (емкость) воздухонагревателя ВНП 406 - 0.0117 м³. Габариты по внешнему контуру - 602 х 575 х 220 мм.
Количество теплонесущих трубок – 42 шт.
Габаритные и присоединительные размеры калорифера КП 406
Габаритные и присоединительные размеры оребренного теплообменника КП (ВНП 113 406), мм
H
H 1
H 2
H 3
B
B 1
B 2
C
dy
530
578
602
650
503
551
575
430
32
Рабочие расчетные параметры парового калорифера КП (ВНП113-406.22ХЛ3)
Технические данные калорифера КП 406 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
1
4
0.530
0.267
13.3
0.00523
0.00101
0.01191

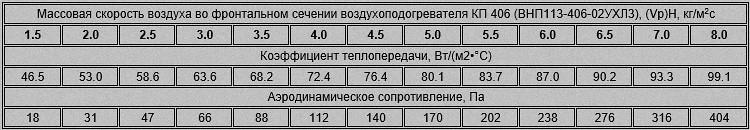

Коэффициент теплопередачи и аэродинамическое сопротивление калорифера КП 406
Ниже представлена таблица с показателями коэффициентов теплопередачи и аэродинамического сопротивления парового воздухонагревателя
типа КП-406 (калорифера ВНП-406 хл), в зависимости от массовой скорости воздуха в фронтальном сечении.
В таблице представлены некоторые показатели теплотехнического расчета калорифера КП 406. Расчет произведен для температурных значений
входящего воздуха от +40 до -50 градусов. Объем нагреваемого воздуха варьируется от 2500 до 5000 метров кубических в час, температура
и давление используемого теплоносителя - от 100°C (0.1 МПа) до 180°C (1.0 МПа). Выложенные теплотехнические показатели можно
использовать при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0,1
Температура пара, °С
99,6
Производительность по воздуху, м³/ч
2500
4000
5000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
56
52
48
43
44
39
34
28
39
33
27
22
Массовая скорость воздуха, кг/м²•с
3,15
3,23
3,31
3,40
5,15
5,29
5,44
5,60
6,50
6,69
6,89
7,09
Аэродинамическое сопротивление, Па
72
76
79
83
179
188
198
210
275
290
307
323
Коэффициент теплопередачи, Вт/(м²•°C)
65,1
65,8
66,5
67,4
81,2
82,2
83,2
84,4
90,2
91,4
92,6
93,8
Расход пара калорифером КП 406, кг/час
104
114
125
137
144
158
173
189
166
183
201
218
Тепловая производительность (мощность), кВт
65
72
78
86
90
99
108
119
104
115
126
137
Давление теплоносителя, МПа
0,2
Температура пара, °С
120,2
Производительность по воздуху, м³/ч
2500
4000
5000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
70
66
61
57
56
50
45
40
50
44
38
32
Массовая скорость воздуха, кг/м²•с
3,08
3,15
3,24
3,32
5,05
5,19
5,33
5,48
6,37
6,55
6,75
6,95
Аэродинамическое сопротивление, Па
69
72
76
80
173
182
191
201
266
280
295
312
Коэффициент теплопередачи, Вт/(м²•°C)
64,4
65,1
65,8
66,6
80,5
81,5
82,5
83,5
89,4
90,6
91,8
93,0
Расход пара воздухонагревателем, кг/час
123
133
145
156
170
186
202
217
197
215
233
252
Тепловая мощность калорифера КП 406, кВт
75
82
89
96
104
114
123
133
120
131
143
154
Давление насыщенного пара, МПа
0,4
Температура пара, °С
143,6
Производительность по воздуху, м³/ч
2500
4000
5000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
86
82
77
73
70
64
59
53
62
56
50
44
Массовая скорость воздуха, кг/м²•с
3,00
3,07
3,15
3,23
4,93
5,06
5,20
5,35
6,24
6,42
6,60
6,80
Аэродинамическое сопротивление, Па
66
69
72
75
165
174
182
192
256
269
284
299
Коэффициент теплопередачи, Вт/(м²•°C)
63,6
64,3
65,0
65,7
79,6
80,6
81,6
82,6
88,6
89,7
90,9
92,1
Расход пара калорифером КП 406, кг/час
145
156
168
180
201
218
234
252
234
253
272
292
Тепловая производительность (мощность), кВт
86
92
100
107
119
129
139
149
139
150
161
173
Давление теплоносителя, МПа
0,6
Температура пара, °С
158,8
Производительность по воздуху, м³/ч
2500
4000
5000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
96
92
88
83
104
99
94
89
103
98
93
87
Массовая скорость воздуха, кг/м²•с
2,95
3,02
3,09
3,17
4,32
4,42
4,52
4,62
5,33
5,45
5,57
5,71
Аэродинамическое сопротивление, Па
64
67
70
73
129
135
141
147
191
199
207
217
Коэффициент теплопередачи, Вт/(м²•°C)
63,1
63,8
64,5
65,2
75,0
75,8
76,5
77,4
82,5
83,3
84,1
85,1
Расход пара воздухонагревателем, кг/час
161
172
183
197
149
163
178
192
158
173
189
206
Тепловая мощность калорифера КП 406, кВт
93
100
106
114
86
95
103
111
91
100
109
120
Давление насыщенного пара, МПа
0,8
Температура пара, °С
170,4
Производительность по воздуху, м³/ч
2500
4000
5000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
105
100
96
91
111
106
101
96
110
104
99
94
Массовая скорость воздуха, кг/м²•с
2,91
2,98
3,05
3,13
4,27
4,37
4,47
4,57
5,27
5,40
5,52
5,65
Аэродинамическое сопротивление, Па
62
65
68
71
127
132
138
144
187
196
204
213
Коэффициент теплопередачи, Вт/(м²•°C)
62,7
63,4
64,1
64,8
74,7
75,4
76,2
77,0
82,1
83,0
83,8
84,7
Расход пара калорифером КП 406, кг/час
172
184
196
209
164
179
194
209
175
192
208
224
Тепловая производительность (мощность), кВт
98
105
112
119
94
102
110
119
99
109
118
128
Давление теплоносителя, МПа
1,0
Температура пара, °С
179,9
Производительность по воздуху, м³/ч
2500
4000
5000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
111
107
102
98
117
112
107
102
115
110
104
99
Массовая скорость воздуха, кг/м²•с
2,88
2,95
3,02
3,09
4,24
4,33
4,43
4,53
5,24
5,35
5,48
5,60
Аэродинамическое сопротивление, Па
61
64
67
70
125
130
136
142
185
192
201
210
Коэффициент теплопередачи, Вт/(м²•°C)
62,5
63,1
63,8
64,5
74,4
75,1
75,9
76,7
81,8
82,6
83,5
84,4
Расход пара воздухонагревателем, кг/час
183
194
207
220
177
192
207
222
190
206
224
241
Тепловая мощность калорифера КП 406, кВт
102
109
116
123
99
107
116
124
106
115
125
135
Паровой калорифер подобного типоразмера, но меньшей рядности и тепловой мощности представлен на странице:
Воздухонагреватель КП (ВНП) 306
