Электрокалорифер СФО-40
Назначение и условия эксплуатации электрокалорифера СФО-40
Электрокалорифер СФО-40 используется для нагрева воздуха в приточно-распределительных вентиляционных системах и установках. Электрический нагреватель представляет собой источник тепловой энергии и может эксплуатироваться, как в составе электрокалориферных установок серии СФОЦ, ЭКОЦ и подобного типа, так и в качестве канального воздухонагревателя. Производство калориферов СФО-40 осуществляется согласно техническим характеристикам и требованиям ТУ 3442-004-55613706-02. Калорифер СФО (ЭКО) 40 эксплуатируется в помещениях с невзрывоопасной окружающей средой, не содержащей токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию. Приточный калорифер рассчитан на работу в макроклиматических районах с умеренным и холодным климатом (УХЛ) категории размещения 4 по ГОСТ 15150-69.

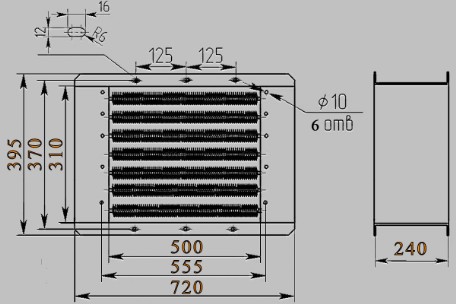

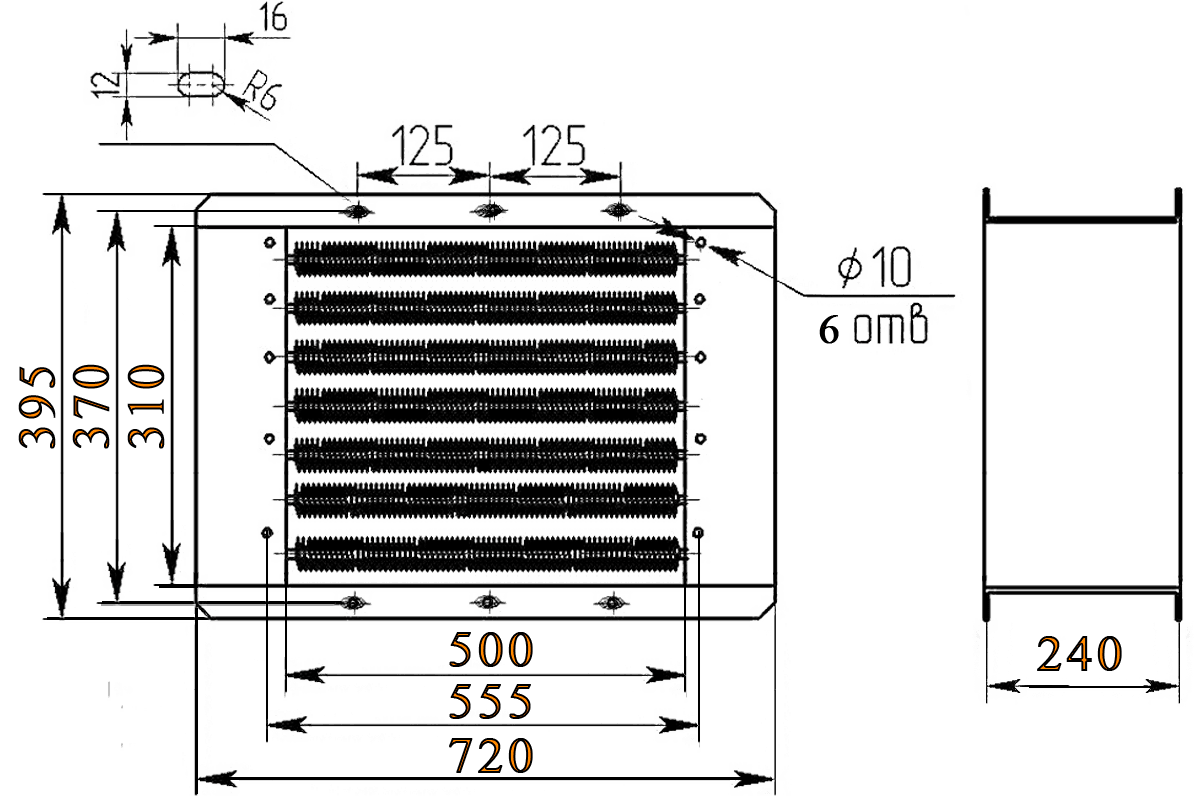

Устройство и чертеж электрического калорифера СФО-40

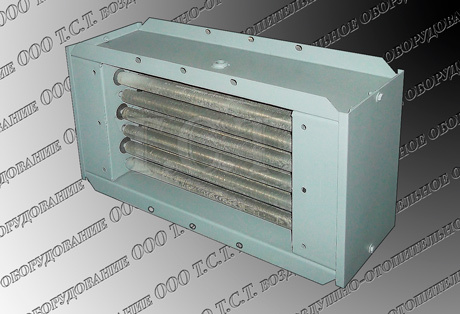

Электрокалорифер СФО-40 представляет собой жесткий металлический каркас и группу нагревателей. Трансформация электрической энергии в тепловую происходит, тем эффективней, что в качестве нагревателей используются оребренные алюминием тэны. Оребренные тэны расположены в отопительном модуле в три ряда или секции. Выводы всех тэнов расположены в правой и левой частях каркаса, и закрыты при работе боковыми крышками. Направленный воздушный поток, проходя через нагреватели, обдувает их и нагревается до определенной температуры.
Технические характеристики и комплектация электрокалориферов типа СФО-40
В качестве готового изделия, сочетающего в себе как функции отопления, так и вентиляции, можно приобрести электрокалориферную установку СФОЦ-40. Технические характеристики и схему подключения установки можно посмотреть, перейдя по ссылке.
Управление калорифером можно осуществлять со шкафа управления ШУК-40, технические характеристики и принципиальную электросхему которого можно посмотреть, перейдя по ссылке.
В таблице представлены основные технические характеристики, справочные данные по необходимым комплектуемым изделиям для запуска электрического калорифера СФО (ЭКО) 40 в работу.
| Электрокалорифер СФО-40. Технические характеристики | |
|---|---|
| Номинальная мощность одного нагревателя, кВт | 2.5 |
| Напряжение питающей сети, В | 380 |
| Напряжение на нагревателе, В | 220 |
| Частота сети, Гц | 50 |
| Число фаз | 3 |
| Тип ТЭНов | оребренные |
| Количество электрических секций | 3 |
| Схема соединений нагревателей в секции | звезда |
| Количество нагревателей, общее, шт. | 18 |
| Количество нагревателей, секция, шт. | 6 |
| Количество нагревателей, группа секции, шт. | 2 |
| Установленная мощность, общая, кВт | 45 |
| Установленная мощность, секция, кВт | 15 |
| Установленная мощность, группа секции, кВт | 5 |
| Производительность по воздуху, м3/ч, не менее | 2500 |
| Расчетный ток линии электрокалорифера, А | 68 |
| Расчетный ток одной секции электрокалорифера, А | 23 |
| Силовой кабель от сети, минимальное сечение медной жилы кабеля, мм2 | 10 |
| Кабель на секции, минимальное сечение медной жилы на каждую фазу секции, мм2 | 4 |
| Внешние габаритные размеры, мм | 395 х 720 х 240 |
| Масса нагревательного блока, кг | 18 |
Электрическая схема подключения калорифера СФО-40

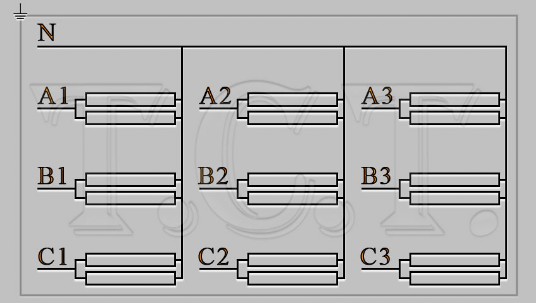

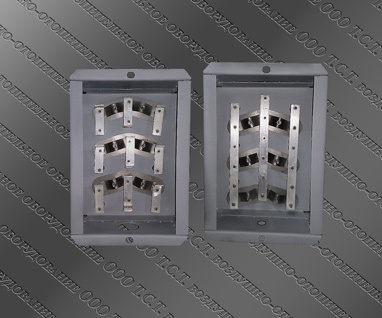

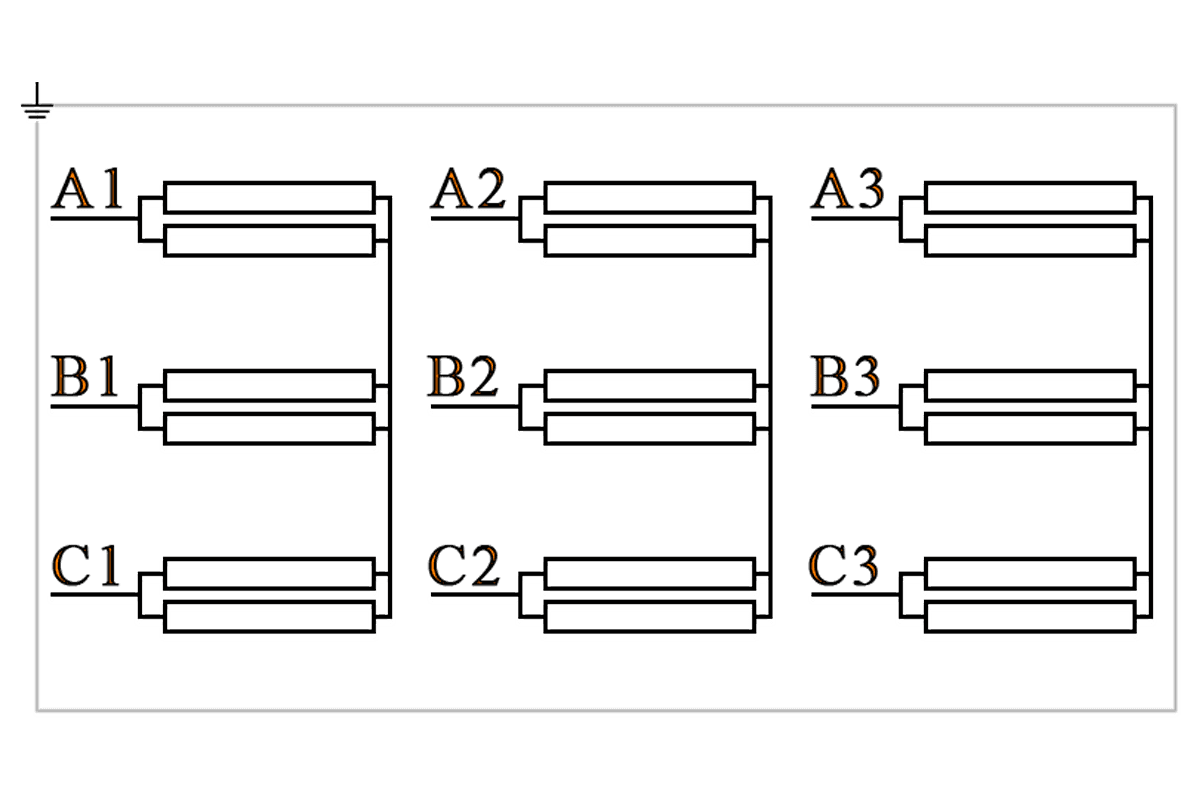

Ниже приведена принципиальная электрическая схема установки электрического калорифера для приточной вентиляции СФО-40. Расключение и подключение к сети электрического промышленного нагревателя производится согласно представленной схемы соединения и выложенной выше технической информации. Для наглядности представлено фото калорифера СФО 40 с выводами ТЭНов, разведенных по секциям и соединенных алюминиевыми перемычками.
Монтаж, подключение и порядок работы СФО-40
При монтаже электрокалорифера СФО (ЭКО) 40, необходимо произвести его внешний осмотр. Особое внимание обратить на целостность электрических нагревательных элементов.
Провести необходимую разводку воздуховодов. Установить и закрепить канальный калорифер. Осуществить подбор и прокладку кабелей для подключения электрокалорифера.
Электрическую сеть оборудовать аппаратурой управления и защиты. Выбор аппаратуры управления и защиты, включающей в себя: устройства защитного отключения, магнитные пускатели,
температурное и ветровое реле производится по расчетным и пусковым токам, токам короткого замыкания и расцепления.
Справочные данные для подбора кабелей представлены в таблице. Заземление электрокалорифера выполняется отдельным проводником сечением не менее фазного провода.
Использование для этих целей нулевого рабочего проводника не допускается. Электропитание на калорифер типа ЭК должно подаваться только при достижении достаточной
скорости воздушного потока.
