Шкаф управления калорифером ШУК-40
Шкаф управления ШУК-40
Характеристики: 3000 м3/ч;
45 кВт
42 328 руб. с НДС
Шкаф управления калорифером ШУК-40.
- - невозможность включения секций электрических нагревателей при не включенном вентиляторе;
- - отключение электродвигателя вентилятора при токовых перегрузках и заклинивании ротора;
- - отключение секций электрокалорифера при аварийном отключении электродвигателя вентилятора;
- - отключение всех секций при срабатывании термовыключателя защиты ТЭНов от аварийного перегрева.
Технические характеристики шкафа управления ШУК-40
В таблице приведены основные технические характеристики и справочные данные по комплектующим для запуска шкафа управления калорифером ШУК-40 в работу.
| Напряжение питающей сети, В | 380 |
| Частота питающей сети, Гц | 50 |
| Напряжение цепи управления, В | 220 |
| Мощность электродвигателя, кВт | до 1.5 |
| Внешние габаритные размеры, мм | 220 х 310 х 395 |
| Масса шкафа, кг | 10 |
| Корпус металлический | ЩМП-1 |
| Автоматический выключатель ВА 47-29 1Р 10А | 1 |
| Арматура светосигнальная (красная) | 1 |
| Арматура светосигнальная (зеленая) | 1 |
| Реле тепловое РТИ (РТН) 5.5 - 8А | 1 |
| Пускатель КМИ (КМН) 9А 220-230В | 2 |
| Пускатель КМИ (КМН) 95А 220-230В | 1 |
| Реле температурное ТРМ 11-01 (11-11) | 1 |
| Реле ветровое с микрокнопкой КМ-1 | 1 |
| Мощность электрокалорифера, общая, кВт | 45 |
| Мощность одной секции электрокалорифера, кВт | 15 |
| Мощность электродвигателя вентилятора, кВт | 0.75 |
| Расчетный ток линии электрокалорифера, А | 68 |
| Расчетный ток одной секции электрокалорифера, А | 23 |
| Расчетный ток линии электродвигателя вентилятора, А | 2 |
| Пусковые токи электродвигателя, А | 10 |
| Расчетный ток магистрали, питающей установку, А | 70 |
| Силовой кабель от сети, минимальное сечение медной жилы кабеля, мм2 | 10 |
| Кабель на секции, минимальное сечение медной жилы на каждую фазу секции, мм2 | 4 |
| Кабель на электродвигатель, минимальное сечение медной жилы кабеля, мм2 | 2.5 |
| Провода для подключения температурного и ветрового реле, сечение, мм2 | 1 |

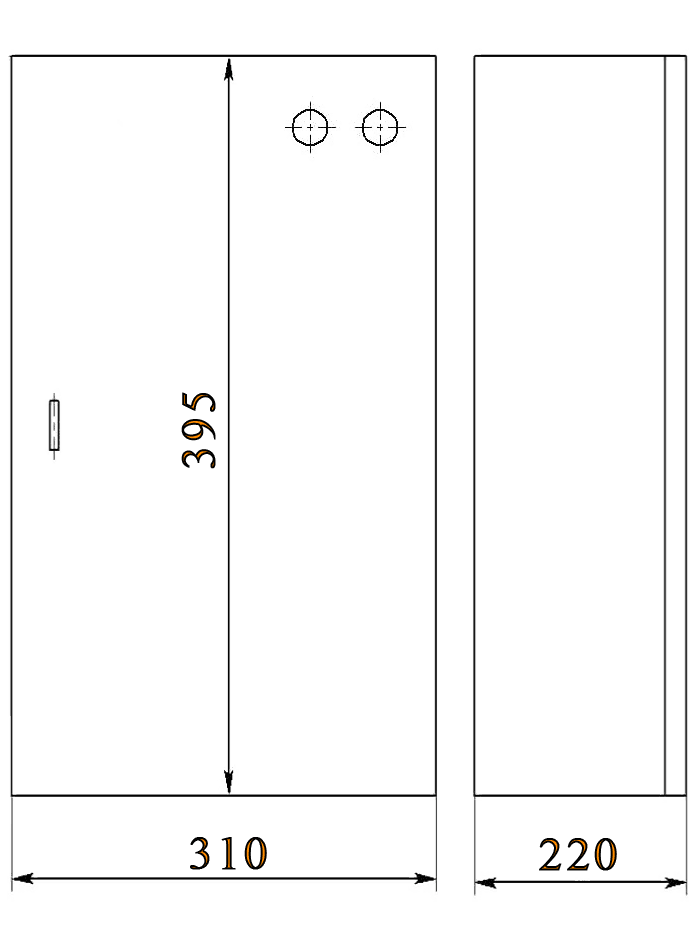

Чертеж и электрическая схема подключения шкафа управления ШУК-40
Структура условного обозначения в принципиальной схеме ШУК-40: SA - автоматический выключатель ВА 47-29; HL1 - арматура светосигнальная (зеленая); HL2 - арматура светосигнальная (красная); EK 1 – секция нагревателей; EK 2 – секция нагревателей; EK 3 – секция нагревателей; M – электродвигатель; SK - реле температурное ТРМ 11; SQ – реле ветровое; KK – реле тепловое РТИ 5.5-8А; KM 1 - пускатель КМИ 9А; KM 2 – пускатель КМИ 9А; KM 3 – пускатель КМИ 95А.
