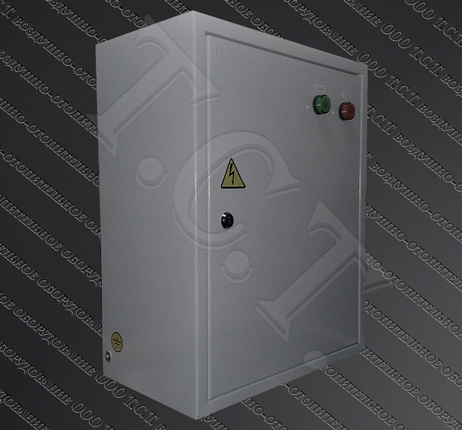

Шкаф управления калорифером ШУК-250
Назначение и сфера применения шкафа управления калорифером ШУК-250
Шкаф управления калорифером ШУК-250 производства предприятия ООО Т.С.Т. предназначен для подключения к сети, комплексного управления и аварийного отключения электрокалориферных приточных установок типа СФОЦ-250 и комплектуемых к ней электрокалорифера СФО-250 и центробежного вентилятора. Блоки управления ШУК-250 устанавливаются и эксплуатируются в помещениях с невзрывоопасной окружающей средой, не содержащей токопроводящей пыли и рассчитаны на работу в макроклиматических районах с умеренным и холодным климатом (УХЛ) категории размещения 4 по ГОСТ 15150-69.

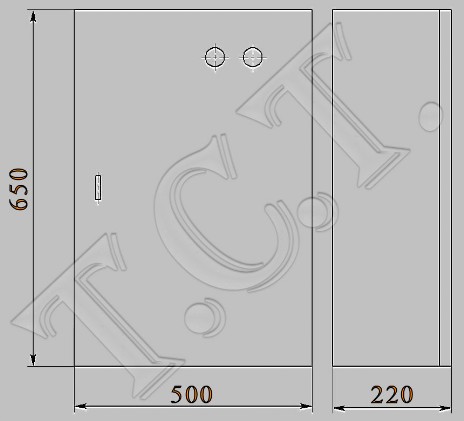

Конструкция и чертеж шкафа управления ШУК-250
Щит управления ШУК-250 типа БУ представляет собой металлический корпус с антикоррозийным покрытием, на монтажной панели которого установлены: автоматический выключатель, магнитные пускатели, световые индикаторы, клеммные колодки, защитное коммутационное устройство. Открывающаяся дверца снабжена замком. Ввод и вывод цепей управления и силовых кабелей осуществляется через отверстия в нижней части щита управления. При покупке шкафа управления в составе электрической воздухонагревательной установки приточной вентиляции, блок комплектуется температурным и ветровым реле.
Технические характеристики и комплектация ШУК-250
Шкаф управления калорифером ШУК-250 обеспечивает:- • невозможность включения секций электрических нагревателей при не включенном вентиляторе;
- • отключение электродвигателя вентилятора при токовых перегрузках и заклинивании ротора;
- • отключение секций электрокалорифера при аварийном отключении электродвигателя вентилятора;
- • отключение всех секций при срабатывании термовыключателя защиты ТЭНов от аварийного перегрева.
Шкаф управления калорифером приточно-вентиляционной системы ШУК-250 служит для дополнительной комплектации: электрических воздухонагревательных установок СФОЦ (ЭКОЦ) 250, предназначенных для вентиляции и отопления больших производственных комплексов и площадок, ангаров; электрических калориферов СФО (ЭКО) 250, выступающих, как комплектуемое изделие к этой установке, либо как самостоятельный нагревательный модуль, работающей в воздушном потоке с минимально возможной производительностью 10000 м3/час.
В таблице представлены основные технические характеристики и справочные данные по необходимым комплектуемым изделиям для запуска шкафа управления типа БУ ШУК-250 в работу.
| Шкаф управления калорифером ШУК-250. Технические характеристики и комплектация | |
|---|---|
| Напряжение питающей сети, В | 380 |
| Частота питающей сети, Гц | 50 |
| Напряжение цепи управления, В | 220 |
| Мощность электродвигателя, кВт | до 7.5 |
| Внешние габаритные размеры, мм | 220 х 500 х 650 |
| Масса шкафа, кг | 30 |
| Корпус металлический | ЩМП-3 |
| Автоматический выключатель ВА 47-29 1Р 10А | 1 |
| Арматура светосигнальная (красная) | 1 |
| Арматура светосигнальная (зеленая) | 1 |
| Реле тепловое РТИ (РТН) 9 - 13А | 1 |
| Пускатель КМИ (КМН) 9А 220-230В | 1 |
| Пускатель КМИ (КМН) 25А 220-230В | 1 |
| Пускатель ПМ 12160150 160А 220-230В | 3 |
| Реле температурное ТРМ 11-01 (11-11) | 1 |
| Реле ветровое с микрокнопкой КМ-1 | 1 |
| Мощность электрокалорифера, общая, кВт | 247.5 |
| Мощность одной секции электрокалорифера, кВт | 82.5 |
| Мощность электродвигателя вентилятора, кВт | 7.5 |
| Расчетный ток линии электрокалорифера, А | 376 |
| Расчетный ток одной секции электрокалорифера, А | 125 |
| Расчетный ток линии электродвигателя вентилятора, А | 15 |
| Пусковые токи электродвигателя, А | 109 |
| Расчетный ток магистрали, питающей установку, А | 391 |
| Силовой кабель от сети, минимальное сечение медной жилы кабеля, мм2 | 185 |
| Кабель на секции, минимальное сечение медной жилы на каждую фазу секции, мм2 | 50 |
| Кабель на электродвигатель, минимальное сечение медной жилы кабеля, мм2 | 6 |
| Провода для подключения температурного и ветрового реле, сечение, мм2 | 1 |
При заказе шкафа управления без соответствующей электрокалориферной установки типа СФОЦ-250, рекомендуется доукомплектовать его температурным и ветровым реле. Температурное реле ТРМ-11, в случае превышения температуры оребрения тэнов выше допустимого уровня, и ветровое реле, в случае аварийного прекращения подачи воздушного потока, размыкают цепи управления и отключают нагревательные секции.

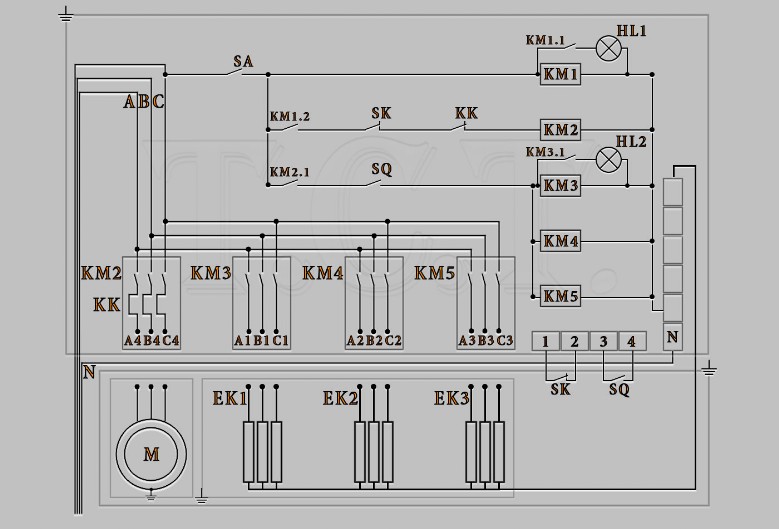

Электрическая схема подключения шкафа управления ШУК-250
Шкаф управления ШУК-250 подключается к сети и электрокалориферной установке согласно электрической схемы. Монтаж электрических цепей производится кабелем, справочные данные, по сечению которого представлены в таблице.
Структура условного обозначения в принципиальной схеме ШУК-250:
SA - автоматический выключатель ВА 47-29;
HL1 - арматура светосигнальная (зеленая);
HL2 - арматура светосигнальная (красная);
EK 1 – секция нагревателей;
EK 2 – секция нагревателей;
EK 3 – секция нагревателей;
M – электродвигатель;
SK - реле температурное ТРМ 11;
SQ – реле ветровое;
KK – реле тепловое РТИ 9-13А;
KM 1 - пускатель КМИ 9А;
KM 2 – пускатель КМИ 25А;
KM 3 – пускатель ПМ 12160150 160А;
KM 4 – пускатель ПМ 12160150 160А;
KM 5 – пускатель ПМ 12160150 160А.
Монтаж, подключение и порядок работы шкафа управления ШУК-250
Перед монтажом шкафа управления ШУК-250 необходимо произвести его визуальный осмотр с целью выявления и исправления возможных повреждений, образовавшихся в
результате неправильной транспортировки или хранения.
Перед началом эксплуатации проверить состояние цепей и приборов. Установить на электрокалорифер температурное реле. После установки шкафа управления произвести
коммутацию внешних цепей в соответствии с принципиальной электрической схемой данного ШУКа. Шкаф занулить и заземлить. Установить ветровое реле на выбранном
месте: на электрокалорифере, на вентиляторе, на воздуховоде.
Для запуска установки включить автоматический выключатель. При этом замыкается цепь управления, срабатывает магнитный пускатель и загорается зеленая лампа. Магнитный
пускатель КМ1 своим контактом КМ1.2 подготавливает цепь включения пускателя вентилятора КМ2. Контакт температурного реле SK замкнут. Электротепловое реле КК подключено
к выходным силовым контактам пускателя КМ2. Срабатывает пускатель вентилятора КМ2. Направление вращения колеса вентилятора должно соответствовать направлению стрелки
на его корпусе.
Магнитный пускатель КМ2 своим контактом КМ2.1 подготавливает цепь включения пускателя КМ3. По мере разгона вентилятора воздушный поток через электрокалорифер
увеличивается, срабатывает ветровое реле SQ и включаются пускатели электрокалорифера КМ3, КМ4, КМ5. При этом загорается красная лампа, сигнализируя, что
электрокалориферные секции ЕК1, ЕК2, ЕК3 включены. Установка выходит на номинальный режим работы.
