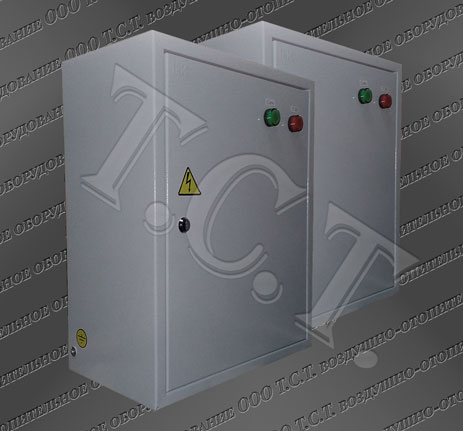

Шкаф управления калорифером ШУК-160
Назначение и сфера применения шкафа управления калорифером ШУК-160
Шкаф управления калорифером ШУК-160 производства предприятия ООО Т.С.Т. применяется для подключения и синхронизации работы электрокалориферной установки приточной вентиляции СФОЦ-160 и комплектуемыми в ее составе: соответствующим электрическим калорифером и радиальным вентилятором низкого давления. Блоки управления ШУК-160 устанавливаются и эксплуатируются в помещениях с невзрывоопасной окружающей средой, не содержащей токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, и рассчитаны на работу в макроклиматических районах с умеренным и холодным климатом (УХЛ) категории размещения 4 по ГОСТ 15150-69.

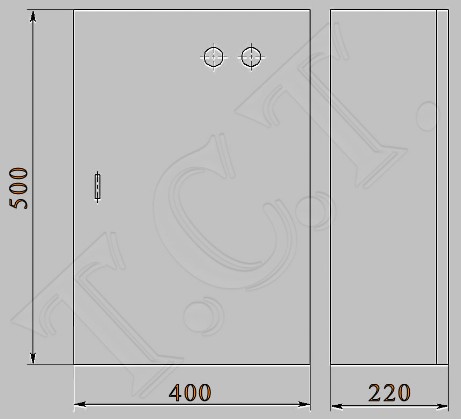

Конструкция и чертеж шкафа управления ШУК-160
Щит управления ШУК-160 типа БУ конструктивно представляет собой металлический бокс настенного крепления с установленной пускозащитной аппаратурой.
К аппаратуре управления и защиты относятся:
- автоматический выключатель;
- контакторы переменного тока в количестве пяти штук на разный ток нагрузки;
- электротепловое реле.
При покупке шкафа управления в составе электрической приточной воздухонагревательной установки, блок комплектуется температурным и ветровым реле.
Технические характеристики и комплектация ШУК-160
Специально разработанные для соответствующей воздухонагревательной установки шкафы управления ШУК-160 обеспечивают:- • невозможность включения секций электрических нагревателей при не включенном вентиляторе;
- • отключение электродвигателя вентилятора при токовых перегрузках и заклинивании ротора;
- • отключение секций электрокалорифера при прекращении подачи направленного воздушного потока;
- • отключение всех секций при срабатывании термовыключателя защиты ТЭНов от аварийного перегрева.
Шкаф управления калорифером приточно-вентиляционной системы ШУК-160 служит для дополнительной комплектации: электрических воздухонагревательных установок СФОЦ (ЭКОЦ) 160, предназначенных для вентиляции и отопления производственных и иных помещений со значительной площадью; электрических калориферов СФО (ЭКО) 160, выступающих, как комплектуемое изделие к этой установке, либо как самостоятельный нагревательный модуль, работающей в воздушном потоке с минимально возможной производительностью 7000 м3/час.
В таблице представлены основные технические характеристики и справочные данные по необходимым комплектуемым изделиям для запуска шкафа управления типа БУ ШУК-160 в работу.
| Шкаф управления калорифером ШУК-160. Технические характеристики и комплектация | |
|---|---|
| Напряжение питающей сети, В | 380 |
| Частота питающей сети, Гц | 50 |
| Напряжение цепи управления, В | 220 |
| Мощность электродвигателя, кВт | до 2.5 |
| Внешние габаритные размеры, мм | 220 х 400 х 500 |
| Масса шкафа, кг | 18 |
| Корпус металлический | ЩМП-2 |
| Автоматический выключатель ВА 47-29 1Р 10А | 1 |
| Арматура светосигнальная (красная) | 1 |
| Арматура светосигнальная (зеленая) | 1 |
| Реле тепловое РТИ (РТН) 5.5 - 8А | 1 |
| Пускатель КМИ (КМН) 9А 220-230В | 2 |
| Пускатель КМИ (КМН) 95А 220-230В | 3 |
| Реле температурное ТРМ 11-01 (11-11) | 1 |
| Реле ветровое с микрокнопкой КМ-1 | 1 |
| Мощность электрокалорифера, общая, кВт | 157.5 |
| Мощность одной секции электрокалорифера, кВт | 52.5 |
| Мощность электродвигателя вентилятора, кВт | 2.5 |
| Расчетный ток линии электрокалорифера, А | 240 |
| Расчетный ток одной секции электрокалорифера, А | 80 |
| Расчетный ток линии электродвигателя вентилятора, А | 5 |
| Пусковые токи электродвигателя, А | 32 |
| Расчетный ток магистрали, питающей установку, А | 245 |
| Силовой кабель от сети, минимальное сечение медной жилы кабеля, мм2 | 95 |
| Кабель на секции, минимальное сечение медной жилы на каждую фазу секции, мм2 | 25 |
| Кабель на электродвигатель, минимальное сечение медной жилы кабеля, мм2 | 4 |
| Провода для подключения температурного и ветрового реле, сечение, мм2 | 1 |
При заказе шкафа управления без соответствующей электрокалориферной установки типа СФОЦ-160, рекомендуется доукомплектовать его температурным и ветровым реле. Температурное реле ТРМ-11, в случае превышения температуры оребрения тэнов выше допустимого уровня, и ветровое реле, в случае аварийного прекращения подачи воздушного потока, размыкают цепи управления и отключают нагревательные секции.
Электрическая схема подключения шкафа управления ШУК-160
Шкаф управления ШУК-160 подключается к сети и электрокалориферной установке согласно электрической схемы. Монтаж электрических цепей производится кабелем, справочные данные, по сечению которого представлены в таблице.
Структура условного обозначения в принципиальной схеме ШУК-160:
SA - автоматический выключатель ВА 47-29;
HL1 - арматура светосигнальная (зеленая);
HL2 - арматура светосигнальная (красная);
EK 1 – секция нагревателей;
EK 2 – секция нагревателей;
EK 3 – секция нагревателей;
M – электродвигатель;
SK - реле температурное ТРМ 11;
SQ – реле ветровое;
KK – реле тепловое РТИ 5.5-8А;
KM 1 - пускатель КМИ 9А;
KM 2 – пускатель КМИ 9А;
KM 3 – пускатель КМИ 95А;
KM 4 – пускатель КМИ 95А;
KM 5 – пускатель КМИ 95А.
Монтаж, подключение и порядок работы шкафа управления ШУК-160
Перед монтажом шкафа управления ШУК-160 необходимо произвести его визуальный осмотр с целью выявления и исправления возможных повреждений,
образовавшихся в результате неправильной транспортировки или хранения. Шкаф управления устанавливается в одном помещении с обслуживаемым
оборудованием. Изделие монтируется вертикально, на высоте 1.4-1.7 м от пола, на стене или металлических стойках. Осуществить подбор
и прокладку кабелей для подключения блока управления. Сечение и марка проводов и кабелей, проводимых к электрокалориферу, вентилятору,
ветровому и температурному реле, способы их прокладки, должны соответствовать требованиям действующих ПУЭ. Справочные данные приведены в таблице.
Силовые кабели от секций нагревателей электрокалориферной установки подключаются на клеммы соответствующих пускателей, от двигателя вентилятора
– на выходные контакты теплового реле, провода от контактов ветрового и температурного реле, в случае их комплектации, – на клеммную колодку. Заземление
корпуса шкафа управления выполняется отдельным проводником сечением не менее фазного провода. Использование для этих целей нулевого рабочего проводника
не допускается.
